Tìm hiểu giải pháp thiết kế hệ thống cáp quang cho trường học

Tại các trường đại học quy mô lớn và các trường liên cấp hiện đại, hệ thống mạng đóng vai trò là "mạch máu" vận hành toàn bộ hệ sinh thái. T ừ ứng dụng quản lý đào tạo (LMS), hệ thống thi trực tuyến, thư viện số, đến các giải pháp phụ trợ như Camera giám sát AI, kiểm soát ra vào (Access Control) và hệ thống quản lý điện năng thông minh.

Tuy nhiên, đặc thù khuôn viên của các cơ sở giáo dục này thường đối mặt với hai bài toán hóc búa về mặt hạ tầng viễn thông: Khoảng cách địa lý giữa các dãy nhà/giảng đường rất xa và Lưu lượng truy cập đồng thời (Concurrent Users) tăng đột biến vào giờ cao điểm.

Dưới góc nhìn của chuyên gia tư vấn giải pháp mạng, bài viết này từ thietbiquang.net sẽ trình bày chi tiết phương án thiết kế hệ thống cáp quang liên tòa nhà toàn diện, giải quyết triệt để hai điểm nghẽn trên, mang lại sự ổn định và an toàn tuyệt đối cho hạ tầng số học đường.

Phân tích hai điểm nghẽn sống còn của hệ thống mạng trường học hiện nay

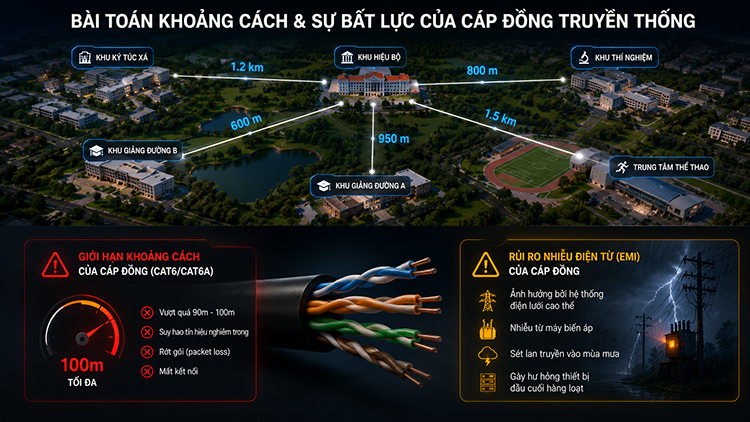

Bài toán khoảng cách và sự bất lực của cáp đồng truyền thống

Các trường đại học thường sở hữu khuôn viên rộng hàng chục hecta với nhiều phân khu: Khu hiệu bộ, các block giảng đường (A, B, C...), khu thí nghiệm, ký túc xá và trung tâm thể thao. Khoảng cách giữa các tòa nhà này dao động từ vài trăm mét đến vài kilômét.

• Giới hạn vật lý: Cáp đồng xoắn đôi (Cat6/Cat6A) chỉ có thể truyền tải tín hiệu ổn định trong phạm vi tối đa 90m - 100m. Vượt quá khoảng cách này, tín hiệu sẽ bị suy hao nghiêm trọng, gây rớt gói (packet loss) hoặc mất kết nối hoàn toàn.
• Rủi ro nhiễu điện từ (EMI): Khi đi dây trục ngang hoặc đi ngầm giữa các tòa nhà, cáp đồng rất dễ bị ảnh hưởng bởi hệ thống điện lưới cao thế, máy biến áp hoặc hiện tượng sét lan truyền vào mùa mưa, gây hư hỏng thiết bị đầu cuối hàng loạt.

Áp lực từ lượng người truy cập đồng thời (Concurrent Users) cực lớn

Không giống như khối văn phòng có lưu lượng truy cập tương đối ổn định và phân tán, mạng trường học dịch chuyển theo mô hình "sóng đỉnh" (peak traffic):

• Giờ ra chơi/Chuyển tiết: Hàng ngàn học sinh, sinh viên cùng lúc truy cập vào hệ thống Wi-Fi để giải trí, xem video, tải tài liệu học tập.
• Mùa đăng ký tín chỉ/Kỳ thi online: Đây là "cơn ác mộng" của mọi quản trị viên hệ thống (Admin). Hàng chục ngàn tài khoản cùng lúc gửi yêu cầu (Request) về máy chủ đặt tại phòng Server trung tâm.
• Nếu đường truyền trục chính (Backbone) liên tòa nhà không đủ băng thông, hiện tượng "nghẽn cổ chai" (Bottleneck) chắc chắn sẽ xảy ra tại các Switch phân phối, dẫn đến sập mạng cục bộ, gây gián đoạn việc dạy và học.

Kiến trúc mô hình mạng cáp quang liên tòa nhà tiêu chuẩn

Để xử lý triệt để hai bài toán trên, giải pháp tối ưu nhất là xây dựng hệ thống Mạng Core Cáp Quang Tốc Độ Cao dựa trên mô hình hình sao mở rộng (Extended Star Topology) kết hợp phân tầng logic nghiêm ngặt.

ảnh sơ đồ

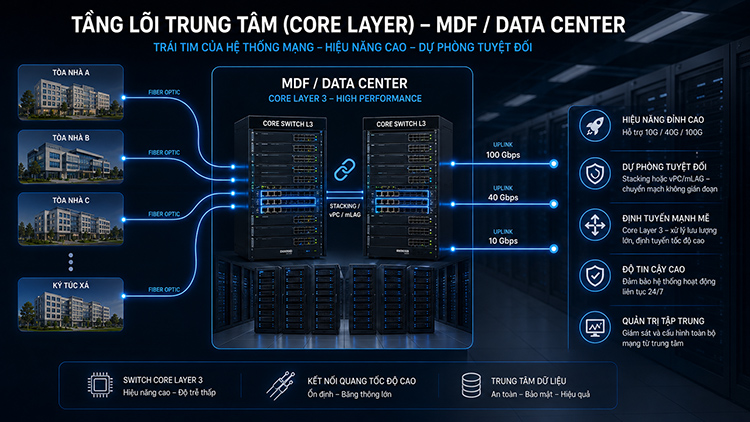

Tầng lõi trung tâm (Core Layer) đặt tại trung tâm dữ liệu (MDF)

• Toàn bộ các tuyến cáp quang từ các tòa nhà vệ tinh sẽ tập trung về Phòng Máy Chủ Trung Tâm của nhà trường.
• Tại đây trang bị hệ thống Switch Core Layer 3 có năng lực định tuyến mạnh mẽ, hỗ trợ các cổng quang tốc độ cao từ 10Gbps, 40Gbps đến 100Gbps. Hệ thống Switch Core nên được cấu hình chạy dự phòng song song (Stacking hoặc vPC/mLAG) nhằm đảm bảo nếu một thiết bị gặp sự cố, thiết bị còn lại sẽ tiếp quản toàn bộ lưu lượng mạng ngay lập tức.

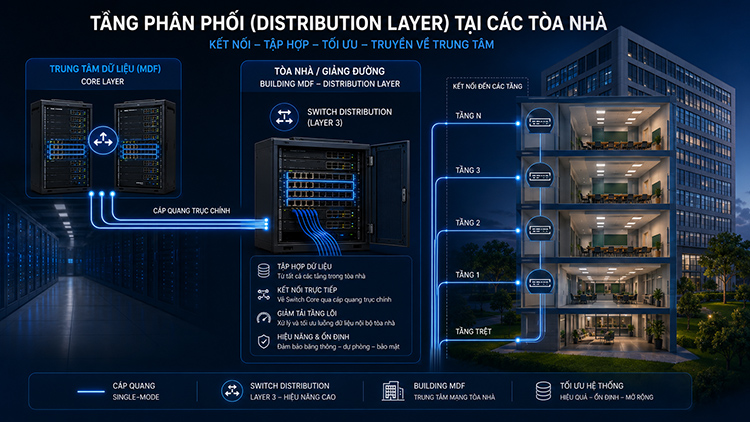

Tầng phân phối (Distribution Layer) tại các tòa nhà và giảng đường

• Mỗi tòa nhà lớn sẽ được trang bị một tủ mạng trung tâm tòa nhà (Building MDF). Tại đây đặt Switch Distribution kết nối trực tiếp về Switch Core thông qua các tuyến cáp quang trục chính.
• Switch này đóng vai trò tập hợp dữ liệu từ tất cả các tầng của tòa nhà trước khi đẩy về trung tâm, giảm tải xử lý cho tầng lõi và tối ưu hóa luồng dữ liệu nội bộ tòa nhà.

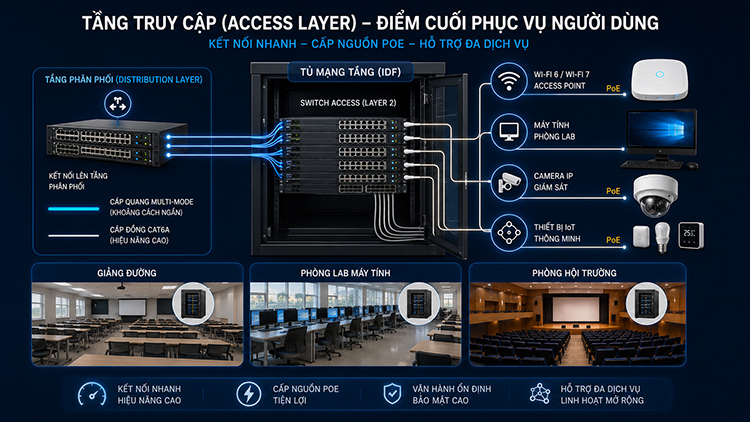

Tầng truy cập (Access Layer) điểm cuối phục vụ người dùng

• Đặt tại các tủ mạng tầng (IDF) của giảng đường, phòng Lab máy tính, phòng hội trường.
• Các Switch Access tại đây kết nối lên Switch Distribution bằng cáp quang Multi-mode (khoảng cách ngắn) hoặc cáp đồng Cat6A chất lượng cao. Từ Switch Access sẽ cấp tín hiệu và nguồn PoE cho các thiết bị như: Access Point Wi-Fi 6/Wi-Fi 7, máy tính phòng Lab, Camera IP, và các thiết bị IoT trường học.

Giải pháp công nghệ đập tan nỗi lo nghẽn mạng

Để hệ thống mạng chịu tải được hàng ngàn đến hàng chục ngàn thiết bị kết nối đồng thời mà không bị treo, việc cấu hình thiết bị và lựa chọn công nghệ truyền dẫn đóng vai trò quyết định.

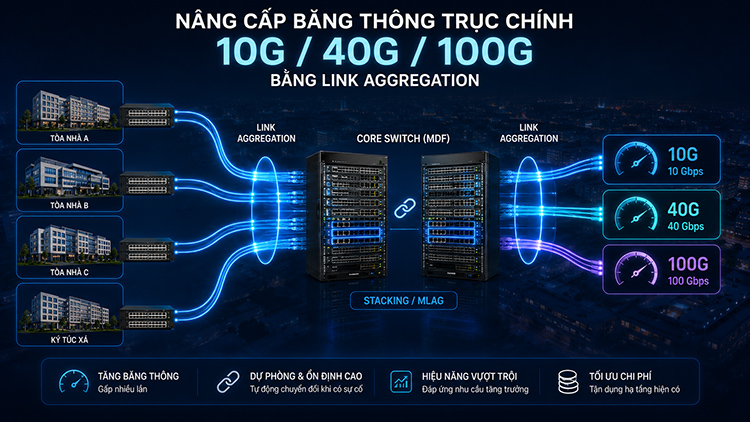

Nâng cấp băng thông trục chính lên 10G/40G/100G bằng Link Aggregation

Thay vì sử dụng một đường truyền đơn lẻ, giải pháp chuyên nghiệp sử dụng giao thức LACP (Link Aggregation Control Protocol - IEEE 802.3ad) để gộp nhiều sợi quang vật lý thành một luồng truyền dẫn logic duy nhất.

Ví dụ thực tế: Kết nối từ Giảng đường A về phòng Server sử dụng một tuyến cáp quang Single-mode. Chúng ta gộp 4 sợi quang hoạt động ở tốc độ 10Gbps lại với nhau thông qua LACP. Kết quả là nhà trường sẽ có một "đường cao tốc dữ liệu" có băng thông lên tới 40Gbps.

Công nghệ này không chỉ nhân quadrupled băng thông mà còn mang lại tính năng tự động dự phòng: nếu một sợi quang bị lỗi, lưu lượng sẽ tự động san sẻ sang 3 sợi còn lại mà người dùng không hề bị rớt mạng hay gián đoạn kết nối.

Phân tách mạng ảo (VLAN) và kiểm soát lưu lượng với QoS

Đối với môi trường trường học, việc không phân luồng dữ liệu là nguyên nhân hàng đầu dẫn đến sập mạng khi có lượng lớn Concurrent Users. Giải pháp thiết kế bắt buộc phải áp dụng:

• Chia nhỏ mạng bằng VLAN (Virtual LAN): Tách biệt hoàn toàn luồng mạng của Sinh viên (VLAN Student), Giảng viên (VLAN Teacher), Hệ thống Quản lý (VLAN Admin), Hệ thống Camera (VLAN CCTV). Việc chia nhỏ này giúp khoanh vùng các gói tin rác (Broadcast Storm), tránh việc một thiết bị của sinh viên nhiễm virus làm nghẽn toàn bộ mạng của nhà trường.
• Cấu hình QoS (Quality of Service): Ưu tiên băng thông cho các ứng dụng trọng yếu. Hệ thống thi trực tuyến, phần mềm quản lý điểm, và luồng video dạy học trực tuyến sẽ luôn được cấp quyền ưu tiên đi trước. Ngược lại, các lưu lượng truy cập mạng xã hội, tải video giải trí của sinh viên vào giờ cao điểm sẽ bị giới hạn băng thông ở mức hợp lý, đảm bảo không ảnh hưởng đến hoạt động sư phạm.

Lựa chọn vật tư cáp quang tiêu chuẩn cho khuôn viên trường học

Để đảm bảo hệ thống vận hành bền bỉ trên 20 năm, việc lựa chọn chủng loại cáp quang và phụ kiện tại thietbiquang.net cần tuân thủ các tiêu chuẩn kỹ thuật khắt khe sau:

Lựa chọn loại cáp quang theo khoảng cách và phương án thi công

Tính toán số lượng lõi quang (Core) dự phòng cho tương lai

Một sai lầm phổ biến khi lập dự toán là chỉ mua loại cáp vừa đủ số lượng thiết bị hiện tại (ví dụ dùng 2 core cho mạng thì mua cáp 2 hoặc 4 core). Đối với trường học, việc tái thi công kéo cáp rất tốn kém và ảnh hưởng đến cảnh quan sư phạm.

• Khuyến nghị từ chuyên gia: Luôn sử dụng cáp quang tối thiểu 8 Core hoặc 12 Core cho các tuyến liên tòa nhà.
• Số lượng core thừa sẽ được bấm sẵn vào hộp phối quang ODF. Khi nhà trường cần mở rộng lắp đặt thêm hệ thống Camera an ninh toàn trường, hệ thống loa thông báo IP, hay triển khai mạng nội bộ riêng cho khối hành chính, chỉ cần cắm dây nhảy quang (Patch Cord) vào ODF là hệ thống chạy ngay, không cần phải kéo thêm cáp mới.

Tiêu chuẩn thi công và quy trình nghiệm thu đảm bảo

Một hạ tầng mạng mạnh không chỉ nằm ở bản thiết kế mà nằm ở chất lượng thi công lớp vật lý. Tại thietbiquang.net, chúng tôi luôn áp dụng các tiêu chuẩn kỹ thuật nghiêm ngặt nhất nhằm chứng minh tính chuyên môn và độ tin cậy của giải pháp:

Tiêu chuẩn đấu nối tại tủ Rack và hộp ODF

• Toàn bộ các đầu sợi quang kéo về tủ mạng bắt buộc phải được bảo vệ bên trong Hộp phối quang ODF dạng khay trượt tiện lợi, vỏ thép sơn tĩnh điện chống va đập.
• Các mối hàn quang phải sử dụng máy hàn chuyên dụng có độ chính xác cao, bọc ống co nhiệt để bảo vệ điểm nối.
• Dây nhảy quang (Patch Cord) kết nối từ ODF sang Module quang SFP+ của Switch phải là loại vỏ LSZH (Low Smoke Zero Halogen) chống cháy, không sinh khói độc khi gặp sự cố hỏa hoạn, bảo vệ an toàn tối đa cho học sinh và cán bộ trường học.

Quy trình đo kiểm nghiệm thu bắt buộc bằng thiết bị chuyên dụng

Để chứng minh hệ thống đạt chuẩn và không tiềm ẩn lỗi ngầm, quy trình nghiệm thu bàn giao phải có báo cáo kết quả từ các máy đo chuyên dụng:

[ Mối hàn / Đầu nối ] ----> [ Máy đo OTDR / Power Meter ] ----> [ Biểu đồ suy hao chuẩn ]

• Đo suy hao tuyến quang bằng Máy đo công suất (Power Meter): Kiểm tra xem tổng độ suy hao trên toàn bộ tuyến cáp liên tòa nhà có nằm trong khung kỹ thuật cho phép hay không (thường < 0.3dB trên mỗi mối nối/connector).
• Đo phản xạ miền thời gian với Máy OTDR (Optical Time-Domain Reflectometer): Xuất biểu đồ chi tiết toàn bộ sợi quang. Máy OTDR sẽ phát hiện chính xác nếu sợi quang bị uốn cong quá mức (Macro-bending) trong tủ rack, hoặc có vết nứt ngầm do quá trình kéo cáp thô bạo. Điều này đảm bảo đường truyền sẽ không bị chập chờn ngẫu nhiên khi đưa vào sử dụng thực tế.

Tại Hợp Nhất, chúng tôi không chỉ cung cấp vật tư cáp quang, bộ chuyển đổi quang điện, module quang chính hãng với đầy đủ chứng chỉ CO, CQ từ các thương hiệu uy tín hàng đầu.

Hợp Nhất còn mang đến đội ngũ chuyên gia giàu kinh nghiệm sẵn sàng khảo sát, tư vấn thiết kế giải pháp mạng trường học tối ưu nhất cho từng đơn vị.

Hãy liên hệ ngay với chúng tôi để cùng xây dựng một hạ tầng mạng học đường thông minh, bền bỉ và an toàn tuyệt đối.
