Hiện nay, trí tuệ nhân tạo (AI), điện toán đám mây (Cloud Computing) và dữ liệu lớn (Big Data), các Trung tâm dữ liệu (Data Center) đang phải đối mặt với áp lực chưa từng có về mặt hạ tầng truyền dẫn. Yêu cầu dịch chuyển từ các kết nối 10 "Gbps" truyền thống lên các cấu trúc mạng lõi 40 "Gbps" , 100 "Gbps" và xa hơn nữa đòi hỏi một hệ thống cáp trục chính vừa có băng thông cực đại, độ trễ cực thấp, lại vừa phải sở hữu độ tin cậy vật lý tuyệt đối.
Với tư cách là đơn vị chuyên tư vấn thiết kế giải pháp hạ tầng viễn thông chuyên dụng cho các trung tâm dữ liệu, Hợp Nhất đánh giá cáp quang Multimode KCO (KOCENT) là một trong những giải pháp tối ưu nhất hiện nay.
Dòng cáp này không chỉ đáp ứng xuất sắc các tiêu chuẩn khắt khe về hiệu suất quang học của IEEE, mà còn sở hữu thiết kế cơ học siêu hạng: bọc giáp kim loại cấu trúc sóng cùng hai dây gia cường bằng thép cường độ cao.

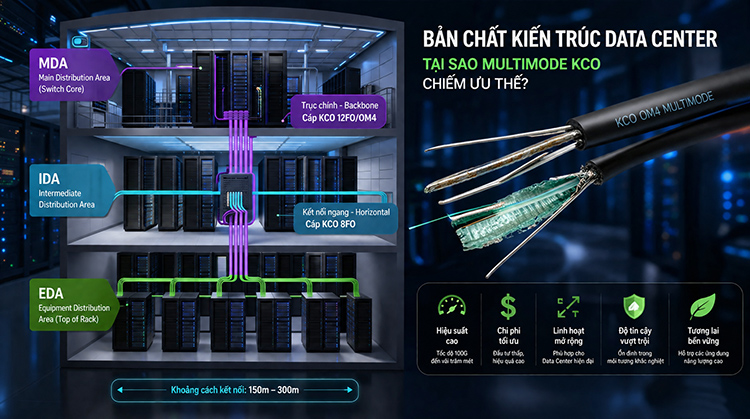

Trong không gian của một Data Center tiêu chuẩn (theo chuẩn TIA-942), cấu trúc mạng thường được chia thành các phân vùng chức năng như: Khối lõi (MDA - Main Distribution Area), Khối phân phối (IDA - Intermediate Distribution Area), và Khối phân phối thiết bị đầu cuối/đầu Rack (EDA - Equipment Distribution Area).
Khoảng cách kết nối giữa các tủ Rack trong cùng một phòng máy hoặc giữa các tầng chức năng của Data Center thường không quá 150 "m" đến 300 "m" . Trong phạm vi khoảng cách này, việc sử dụng cáp Multimode KCO (đặc biệt là chuẩn OM3 và OM4) mang lại những lợi thế áp đảo so với cáp Single-mode:
Mặc dù bản thân sợi cáp Single-mode có giá thành rẻ hơn cáp Multimode, nhưng các module quang (Transceiver) như SFP+, QSFP+, QSFP28 chuẩn Single-mode (như LR4, ER4) sử dụng nguồn phát laser phổ rộng lại có giá đắt gấp 3 đến 5 lần so với module quang Multimode (chuẩn SR4) sử dụng công nghệ laser bề mặt phát xạ dọc (VCSEL 850 "nm" ). Với quy mô hàng ngàn cổng kết nối trong Data Center, việc chọn giải pháp cáp Multimode KCO giúp chủ đầu tư tiết kiệm hàng tỷ đồng chi phí thiết bị mạng.

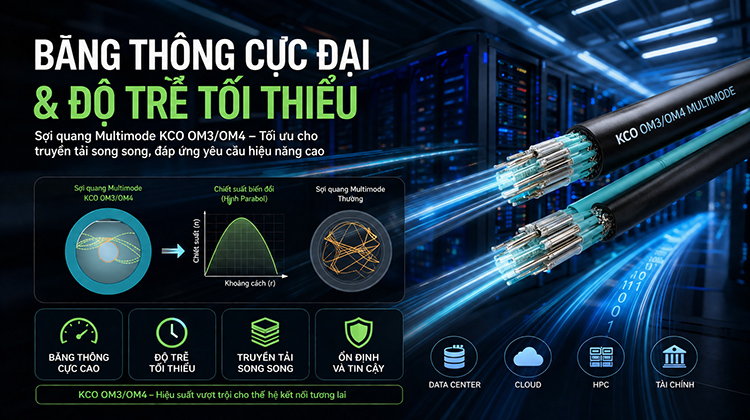

Sợi quang Multimode KCO OM3/OM4 sử dụng thiết kế chiết suất biến đổi hình parabol được kiểm soát nghiêm ngặt, triệt tiêu hiện tượng tán sắc mốt. Nó hỗ trợ hoàn hảo cho các công nghệ truyền tải song song đa làn (Parallel Optics), cho phép gộp nhiều lõi sợi để đạt tốc độ truyền dẫn dữ liệu cực cao mà không làm tăng độ trễ mạng (Latency) – một yếu tố sống còn đối với các giao dịch tài chính và hệ thống tính toán hiệu năng cao (HPC).
Khuyến nghị hệ thống: Để nắm rõ bảng thông số kỹ thuật chi tiết cũng như dải băng thông kiểm định của từng chủng loại lõi sợi, bạn có thể tham khảo thêm bài viết trụ cột: [Cẩm nang toàn tập về Cáp quang Multimode KCO (KOCENT): Giải pháp truyền tải tốc độ cao cho doanh nghiệp].
Nhiều người lầm tưởng rằng môi trường Data Center là phòng sạch, có điều hòa thâm nhập nên sợi cáp không cần cấu trúc bảo vệ quá kiên cố. Thực tế hoàn toàn ngược lại. Bên dưới sàn nâng (Raised Floor) hoặc trên máng cáp treo (Cable Tray) của Data Center là không gian cực kỳ chật chội với mật độ hàng vạn sợi cáp đồng, cáp nguồn đè chồng lên nhau.
Cáp quang Multimode KCO được trang bị cấu trúc cơ học kiên cố để giải quyết triệt để các rủi ro phát sinh trong môi trường này:

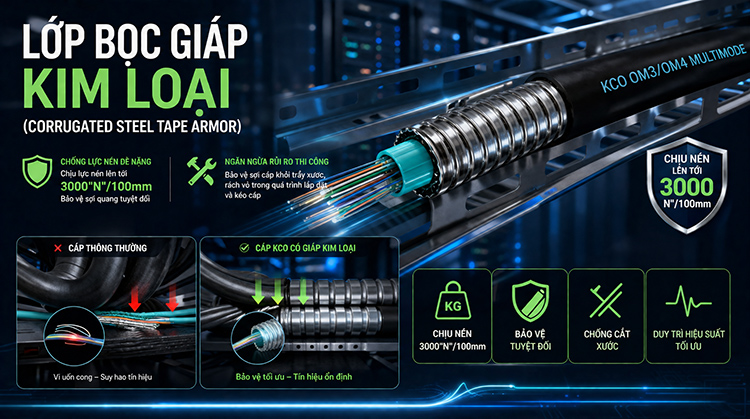

Chống lực nén đè nặng từ hệ thống cáp: Trọng lượng tổng thể của các bó cáp nặng hàng tấn chạy trên máng có thể đè bẹp những sợi cáp quang vỏ nhựa thông thường, gây ra hiện tượng vi uốn cong (Micro-bending) làm suy hao toàn bộ tuyến tín hiệu. Lớp bọc giáp băng thép sóng của KCO chịu được lực nén lên tới 3000 "N"/100 "mm" , hoạt động như một đường ống thép thu nhỏ bảo vệ an toàn tuyệt đối cho bó sợi bên trong.
Ngăn ngừa rủi ro thi công: Trong quá trình nâng cấp, kéo thêm cáp mới, việc các kỹ sư kéo mạnh dây có thể tạo ra lực ma sát băm cắt vào các sợi cáp cũ. Lớp giáp thép sóng triệt tiêu hoàn toàn rủi ro trầy xước, rách vỏ cáp này.
Gánh chịu lực căng khi kéo cáp trục đứng: Khi đi dây dọc theo các hộp kỹ thuật nối giữa các tầng Data Center, trọng lượng bản thân của sợi cáp tạo ra lực căng rất lớn. Hai dây gia cường bằng thép cường độ cao chạy dọc thân cáp KCO sẽ hấp thụ 100% lực căng này, giữ cho độ giãn dài của sợi quang bằng 0.
Định hình hướng và chống vặn xoắn: Khi luồn cáp qua các ngóc ngách hẹp dưới sàn nâng hoặc các góc bo của tủ Rack, hai dây thép giúp cáp không bị xoắn gập (Torsion), bảo vệ sợi quang khỏi các hư hại vật lý âm thầm.

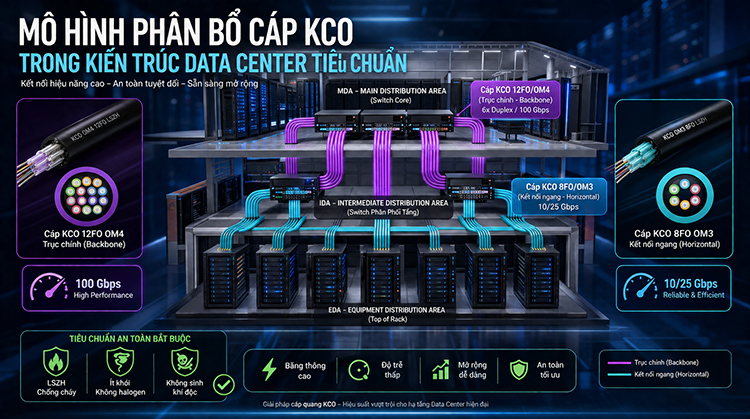

Dành cho các kỹ sư trưởng và chuyên gia thiết kế hạ tầng tra cứu và áp dụng nhanh vào bản vẽ sơ đồ nguyên lý: Quy hoạch cáp quang multimode KCO trong Data Center.
Kết nối Trục chính (Backbone - MDA sang IDA): Ưu tiên sử dụng Cáp quang Multimode KCO 12FO chuẩn OM4. Cấu hình này cung cấp 6 đường truyền Duplex tốc độ cao hoặc sẵn sàng cho kết nối gộp kênh MPO/MTP, đáp ứng nhu cầu băng thông lên tới 100 "Gbps" nối giữa các Switch Core trung tâm.
Kết nối Ngang (Horizontal Link - IDA sang EDA): Sử dụng Cáp quang Multimode KCO 8FO hoặc 4FO chuẩn OM3. Cung cấp các đường truyền 10 "Gbps" hoặc 25 "Gbps" dự phòng luân phiên nối từ Switch phân phối tầng đến các tủ mạng đầu Rack (Top-of-Rack Switch).
Tiêu chuẩn an toàn bắt buộc: Toàn bộ cáp quang KCO sử dụng trong Data Center phải chọn phiên bản vỏ LSZH (Low Smoke Halogen Free) chống cháy, chậm cháy, không sinh khí độc để bảo vệ thiết bị phần cứng đắt tiền khỏi nguy cơ bị ăn mòn bởi axit trong trường hợp xảy ra hỏa hoạn.
Để một hệ thống cáp quang đạt suy hao tiệm cận mức 0 (mức lý tưởng cho Data Center), quy trình thi công đòi hỏi sự chuẩn xác tuyệt đối từ khâu tuốt cáp đến khâu cố định.
Bước 1: Xử lý lớp vỏ và giáp thép sóng
Do cáp KCO có lớp bọc giáp kim loại băng thép sóng cứng cáp, kỹ sư thi công cần sử dụng dao mổ cáp chuyên dụng (như dòng dao cắt vỏ giáp xoay vòng) để rạch một đường chính xác dọc thân cáp. Tránh dùng dao rọc giấy thông thường vì lực ấn mạnh có thể xuyên qua lớp giáp thép và làm đứt ống lỏng chứa sợi quang bên trong.
Bước 2: Cố định cơ học cấu trúc chịu lực vào Hộp phối quang ODF
Đây là bước cực kỳ quan trọng nhưng hay bị bỏ qua. Khi đưa cáp vào hộp phối quang ODF (ví dụ dòng ODF 19 inch gắn Rack), kỹ sư phải sử dụng kìm cắt thép để cắt ngắn hai dây gia cường bằng thép, sau đó luồn hai dây thép này vào thanh khóa vít cố định của hộp ODF. Việc này đảm bảo nếu có bất kỳ lực kéo nào tác động vào sợi cáp bên ngoài tủ Rack, lực đó sẽ truyền thẳng vào vỏ hộp ODF thông qua dây thép gia cường, hoàn toàn không gây lực căng lên khay hàn quang hay mối nối lõi sợi.
Bước 3: Đồng bộ hóa chuẩn đầu kết nối (Connector) và Dây nhảy (Patch Cord)
Tại các đầu phân phối EDA (tủ Rack máy chủ), suy hao toàn tuyến phải được kiểm soát dưới 1.5 "dB" cho toàn bộ chiều dài kết nối. Do đó, các kỹ sư cần sử dụng dây nhảy quang Multimode OM3/OM4 chính hãng KCO có đầu kết nối chuẩn LC hoặc MPO chất lượng cao, bề mặt sứ (Ferrule) được mài bóng đạt chuẩn UPC để giảm thiểu tối đa hiện tượng phản xạ ngược (Return Loss).
Tư vấn giải pháp tương thích: Việc phối hợp đồng bộ giữa cáp và phụ kiện ảnh hưởng lớn đến hiệu suất. Bạn nên tham khảo bài viết phân tích ngách: [Cáp quang Multimode KCO 4FO, 8FO, 12FO: Lựa chọn số lõi phù hợp với hạ tầng mạng doanh nghiệp].
Từ góc độ quản lý dự án và tối ưu hóa tổng chi phí sở hữu (TCO - Total Cost of Ownership), việc áp dụng hệ thống cáp quang Multimode KCO mang lại lợi ích kép:

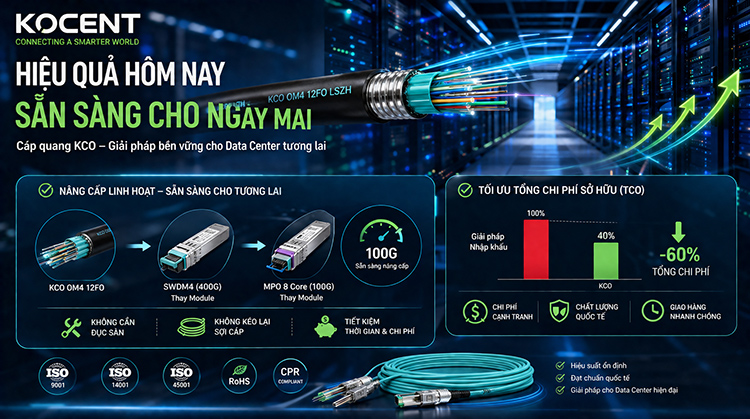

Khả năng nâng cấp linh hoạt (Future-Proofing): Khi chọn kiến trúc cáp KCO OM4 12FO bọc giáp, hệ thống của bạn đã sẵn sàng cho lộ trình nâng cấp lên công nghệ truyền dẫn bước sóng đa luồng (SWDM4) hoặc kiến trúc MPO 8 lõi sợi để chạy tốc độ 100 "Gbps" chỉ bằng cách thay thế Module quang ở hai đầu, hoàn toàn không cần phải tốn chi phí nhân công đào sàn nâng hay kéo lại sợi cáp mới.
Mức giá cạnh tranh tối ưu tổng mức đầu tư: So với các giải pháp cáp nhập khẩu nguyên bộ từ Âu - Mỹ với chi phí đắt đỏ và thời gian chờ hàng lâu, KCO cung cấp một dải sản phẩm có chất lượng tương đương, đầy đủ chứng chỉ kiểm định quốc tế nhưng với mức giá dễ tiếp cận hơn rất nhiều, giúp đẩy nhanh tiến độ hoàn vốn cho các chủ đầu tư Data Center thương mại (Colocation Data Center).
Hạ tầng cáp quang trục chính chính là "hệ mạch máu" quyết định sự sống còn của một Trung tâm dữ liệu. Một thiết kế mạng thông minh phải đi đôi với một dòng sản phẩm cáp có cấu trúc cơ học bọc giáp kim loại bền bỉ, tích hợp 2 dây gia cường bằng thép kiên cố và vỏ chống cháy LSZH an toàn như cáp quang Multimode KCO (KOCENT).
Để được tư vấn chuyên sâu về sơ đồ suy hao, lập dự toán chi tiết hoặc bóc tách khối lượng vật tư cho các dự án phòng máy chủ, Data Center, quý khách hàng và các đối tác nhà thầu hãy liên hệ trực tiếp với Hợp Nhất Group để được tư vấn, hỗ trợ chi tiết.
