Những điều cần chú ý khi thi công cáp quang Multimode KCO, Thi công cáp quang Multimode KCO phải lưu ý những điều này?

Những điều cần chú ý khi thi công, kéo cáp và hàn nối cáp quang Multimode KCO

Đối với thiết kế và triển khai hạ tầng mạng tốc độ cao, việc sở hữu một sợi cáp quang chất lượng tốt như cáp quang Multimode KCO (KOCENT) mới chỉ là điều kiện cần. Điều kiện đủ để hệ thống vận hành đạt hiệu suất tối đa, băng thông không bị nghẽn cổ chai và độ ổn định kéo dài hàng thập kỷ chính là quy trình thi công, kéo cáp và hàn nối chuẩn kỹ thuật.

Sợi quang Multimode (50/125 μ"m" ) có lõi lớn hơn sợi Single-mode, giúp dễ dàng căn chỉnh và tối ưu chi phí thiết bị thu phát (Transceiver).

Tuy nhiên, đặc tính truyền dẫn đa mốt sáng lại khiến dòng cáp này cực kỳ nhạy cảm với các lỗi kỹ thuật trong quá trình lắp đặt như: kéo quá lực làm giãn sợi, gập góc quá bán kính uốn cong tiêu chuẩn, hoặc kỹ thuật hàn nối, bấm đầu không sạch sẽ. Chỉ một sơ suất nhỏ ở một mối hàn cũng có thể làm tăng suy hao vượt ngưỡng cho phép (Insertion Loss), gây rớt gói tin (Packet Loss) liên tục.

Với tư cách là chuyên gia tư vấn thiết kế giải pháp hạ tầng viễn thông, bài viết này tôi sẽ tổng hợp các lưu ý cốt lõi khi thi công cáp quang multimode KCO. Hướng dẫn từng bước từ giai đoạn rải cáp, kéo cáp cho đến kỹ thuật làm sạch, hàn nối dòng cáp Multimode KCO (loại cấu trúc bọc giáp kim loại, có 2 dây gia cường bằng thép) nhằm triệt tiêu tối đa suy hao đường truyền.

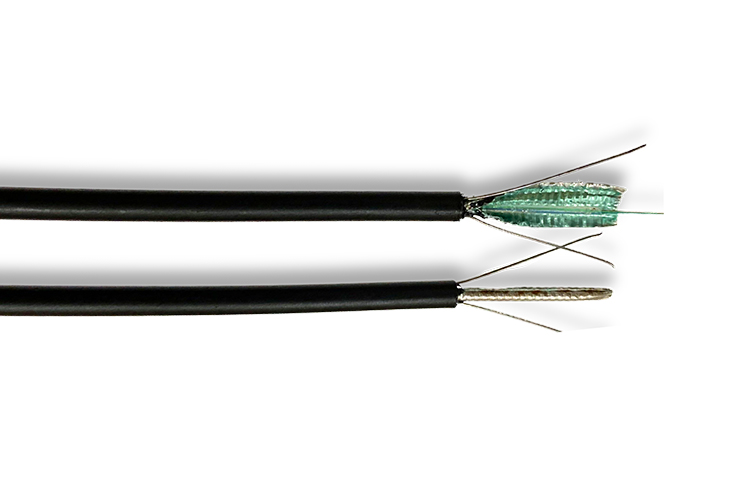

Bảng chất cấu trúc của cáp quang Multimode KCO

Cáp quang Multimode KCO nổi tiếng với kết cấu cơ học kiên cố, cấu thành từ lớp bọc giáp kim loại (băng thép sóng) và 2 dây gia cường bằng thép chạy dọc thân cáp. Cấu trúc này mang lại lợi thế bảo vệ tuyệt vời nhưng cũng đòi hỏi kỹ sư thi công phải nắm rõ quy trình xử lý vật liệu:

Dây gia cường bằng thép (Steel Wire): Đây là thành phần chịu lực kéo chính của cáp. Khi thi công, toàn bộ lực kéo từ ròng rọc hoặc nhân công phải được liên kết trực tiếp vào 2 dây thép này, tuyệt đối không để lực tác động lên lớp vỏ nhựa ngoài hay ống lỏng chứa sợi quang.

Lớp bọc giáp kim loại (Corrugated Steel Tape): Lớp băng thép gợn sóng bảo vệ cáp khỏi ngoại lực đè nén và chuột cắn. Tuy nhiên, lớp giáp này làm giảm độ dẻo tự nhiên của cáp. Nếu cố tình uốn cong cáp quá mức gập cho phép, lớp thép này có thể móp méo, tỳ đè trực tiếp vào ống lỏng gây đứt gãy sợi thủy tinh âm thầm bên trong.

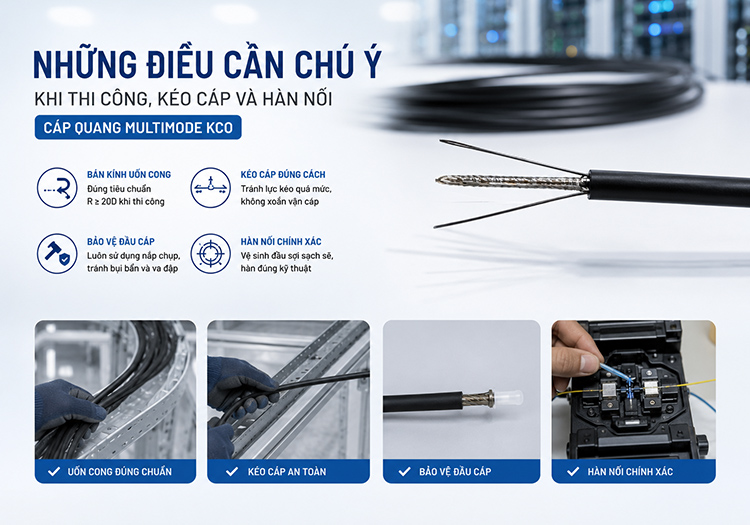

Các lưu ý quan trọng khi kéo và thi công cáp quang multimode KCO ngoài thực địa

Quy trình kéo cáp quyết định đến 40% độ suy hao toàn tuyến sau khi hoàn thành. Để bảo vệ cấu trúc cáp KCO, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt các thông số sau:

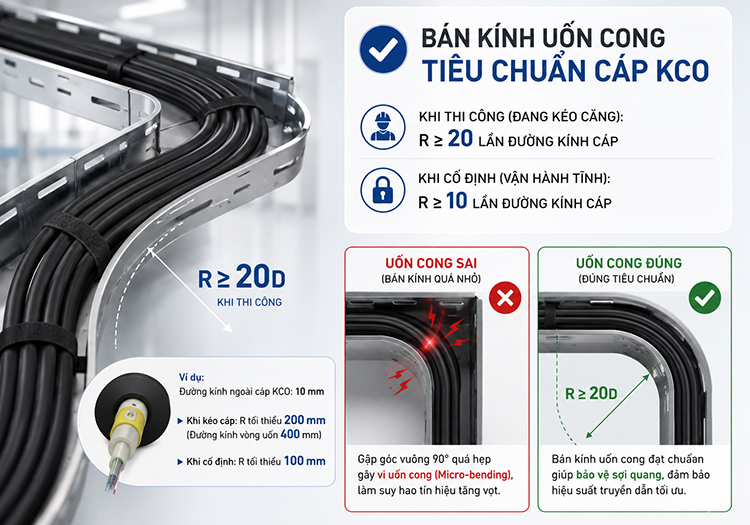

Tuân thủ bán kính uốn cong tiêu chuẩn (Bending Radius)

Đây là lỗi phổ biến nhất của các đội thợ thi công non kinh nghiệm khi đi dây trong các không gian hẹp, co vuông góc của máng cáp hoặc hộp kỹ thuật.

Tham khảo các loại dây cáp quang KCO được ưa chuộng hiện nay:

Cáp quang Singlemode 4FO , Cáp quang 4FO Multimode , Cáp quang 8FO Multimode , Cáp quang 4FO OM3 , Cáp quang 8FO OM3

Nếu đường kính ngoài của cáp KCO là 10 "mm" , thì khi kéo cáp, bán kính góc uốn cong tối thiểu phải đạt 200 "mm"  (đường kính vòng uốn 400 "mm" ). Việc gập góc vuông 90^∘ quá hẹp sẽ tạo ra ứng suất cơ học gây hiện tượng vi uốn cong (Micro-bending), khiến ánh sáng bị tán xạ thoát ra ngoài lõi, làm suy hao tăng vọt.

Kiểm soát lực kéo tối đa (Maximum Tensile Load)

Không kéo giật cục: Lực kéo cáp Multimode KCO bọc giáp phải đều và liên tục. Khuyến nghị sử dụng các khớp xoay chống xoắn (Swivel) ở đầu kéo để triệt tiêu lực vặn thắt nút cổ chai khi cáp di chuyển trong ống cống.

Lực kéo giới hạn: Lực kéo tối đa khi thi công đối với dòng cáp này là 1500 "N"  (khoảng 150 "kg" ). Khi kéo bằng tay hoặc máy kéo, phải liên kết dây kéo vào cấu trúc 2 dây thép gia cường của cáp thông qua rọ kéo cáp (Cable Grip) chuyên dụng.

Quy tắc rải cáp hình số 8 (Figure-8)

Khi cần xả cáp từ lô gỗ ra để luồn vào các đoạn cống trung gian, tuyệt đối không quấn cáp thành từng vòng tròn chồng lên nhau (vòng thòng lọng). Cáp bọc giáp thép khi bị quấn vòng rất dễ bị xoắn vặn tạo thành nút thắt. Kỹ thuật đúng là phải rải cáp theo hình số 8 trên mặt đất sạch để triệt tiêu hoàn toàn ứng suất xoắn trục trước khi kéo vào đoạn cống tiếp theo.

Tiêu chuẩn giới hạn suy hao đường truyền mạng cáp quang Multimode KCO

Dành cho các kỹ sư giám sát và chủ đầu tư dùng làm căn cứ đối chiếu khi tiến hành đo kiểm bằng máy đo ODTR hoặc máy đo công suất quang (Light Source & Power Meter):

• Suy hao sợi cáp (ở bước sóng 850nm): ≤3.0 "dB/km"  (Chuẩn OM3/OM4)
• Suy hao sợi cáp (ở bước sóng 1300nm): ≤1.0 "dB/km"  (Chuẩn OM3/OM4)
• Suy hao tại một mối hàn cáp (Splice): ≤0.1 "dB"  (Mức lý tưởng: ≤0.02 "dB"-0.05 "dB" )
• Suy hao tại một cặp đầu nối (Connector/Adapter): ≤0.75 "dB"  (Tiêu chuẩn TIA-568), đối với phụ kiện KCO cao cấp, mức này thường đạt ≤0.2 "dB"-0.3 "dB" .

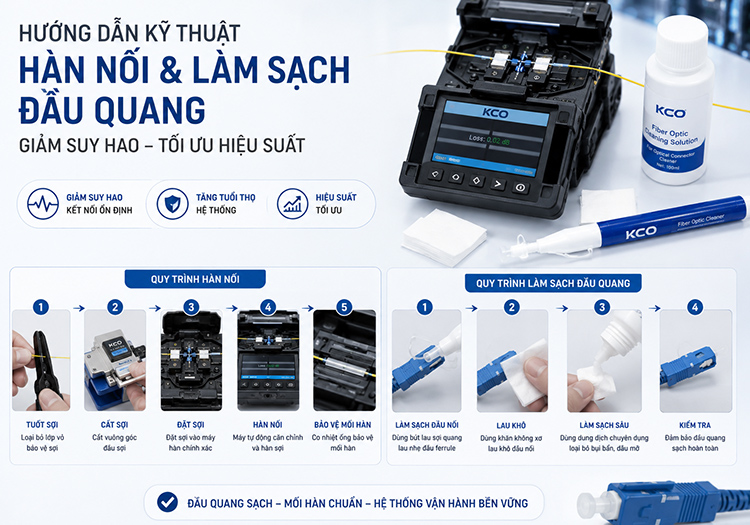

Hướng dẫn kỹ thuật hàn nối và làm sạch đầu quang giảm suy hao

Giai đoạn đấu nối cáp vào Hộp phối quang (ODF) là nơi đòi hỏi sự tỉ mỉ của một kỹ sư viễn thông thực thụ. Bất kỳ hạt bụi mịn nào bám vào bề mặt truyền dẫn cũng tương đương với một bức tường chặn ánh sáng.

Quy trình tuốt vỏ và cố định dây gia cường thép

Dùng dụng cụ bóc vỏ chuyên dụng: Sử dụng dao mổ cáp xoay vòng để cắt lớp vỏ ngoài (PE hoặc LSZH). Tránh dùng dao rọc giấy ấn mạnh vì lưỡi dao có thể cắt lẹm qua lớp giáp thép, làm tổn thương ống lỏng chứa sợi quang bên trong.

Khóa vít dây thép chịu lực: Cắt ngắn 2 dây thép gia cường băng thép, giữ lại khoảng 5-7 "cm"  để luồn vào thanh khóa vít cơ học của Hộp phối quang ODF KCO. Việc này chuyển toàn bộ ứng suất kéo từ sợi cáp ngoài môi trường vào khung vỏ ODF, bảo vệ khay hàn quang không bị xê dịch.

Tham khảo các giải pháp hữu ích, được ứng dụng rộng rãi:

Giải pháp cáp quang tích hợp hệ thống Camera An Ninh

Giải pháp cáp quang tích hợp Wifi công nghiệp diện rộng

Giải pháp thiết kế hạ tầng cáp quang cho trường học

Kỹ thuật cắt và hàn hóa trị

Góc cắt sợi (Cleave Angle): Chất lượng mối hàn phụ thuộc 90% vào dao cắt sợi quang. Hãy đảm bảo lưỡi dao cắt chuẩn xác để góc cắt sợi thủy tinh đạt mức <1^∘ (lý tưởng là <〖0.5〗^∘). Nếu góc cắt quá lớn hoặc bị mẻ, máy hàn quang dù có tính năng căn chỉnh lõi tự động (Core Alignment) cũng không thể bù đắp được khoảng trống, dẫn đến mối hàn bị bọt khí và suy hao cao.

Lựa chọn chế độ hàn máy: Đặt máy hàn ở chế độ dành riêng cho sợi Multimode (MM). Do đường kính lõi sợi Multimode lớn (50 μ"m" ) so với Single-mode (9 μ"m" ), chu kỳ phóng hồ quang (Arc time) và cường độ dòng phóng của máy hàn cần được điều chỉnh phù hợp để làm nóng chảy đều bề mặt tiếp xúc mà không làm biến dạng cấu trúc parabol chiết suất biến đổi của lõi sợi KCO.

Nguyên tắc làm sạch tuyệt đối

Bề mặt sứ (Ferrule) của dây nhảy quang hay đầu Adapter nếu dính dấu vân tay, dầu mỡ hay bụi bẩn sẽ làm tán xạ ánh sáng truyền dẫn.

Không bao giờ chạm tay vào đầu sứ: Luôn đậy nắp bảo vệ (Dust cap) cho đến giây phút cắm kết nối.

Sử dụng dụng cụ chuyên dụng: Dùng cồn Isopropyl tinh khiết 99% kết hợp với khăn lau chuyên dụng không để lại xơ vải (Kimwipes) hoặc bút làm sạch đầu quang (One-Click Cleaner) để vệ sinh bề mặt đầu tiếp xúc trước khi cắm vào ODF.

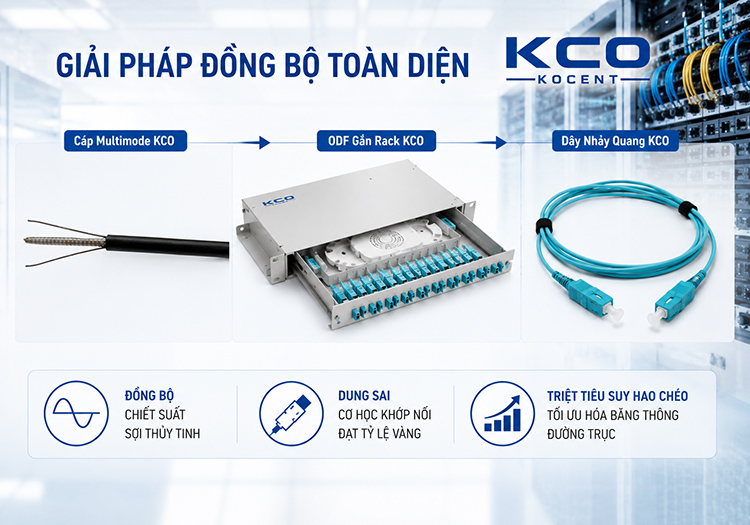

Tầm quan trọng và giải pháp đồng bộ thiết bị trong hạ tầng mạng từ KCO

Một trong những nguyên nhân hàng đầu gây ra hiện tượng suy hao "bí ẩn" trong hệ thống mạng doanh nghiệp là tình trạng sử dụng vật tư tạp nham: cáp quang của hãng A, hộp ODF của hãng B, dây nhảy quang giá rẻ của hãng C, module quang của hãng D.

Sự thiếu đồng bộ này dẫn đến các sai lệch về dung sai cơ học (sai lệch đường kính lõi, độ lệch tâm tiếp xúc của ống sứ Ferrule), gây ra hiện tượng phản xạ ngược (Return Loss) nghiêm trọng và làm suy giảm chất lượng tín hiệu.

Những thiết bị quan trọng đối với hệ thống mạng cáp quang:

Hộp phối quang ODF , Dây nhảy quang , Phụ kiện cáp quang , Tủ rack , Cáp quang Singlemode , Cáp quang Multimode , Bộ chuyển đổi quang điện

KCO thấu hiểu bài toán này nên đã cung cấp một hệ sinh thái giải pháp hạ tầng quang toàn diện:

• Cáp quang Multimode KCO (4FO, 8FO, 12FO): Đạt chuẩn đồng nhất về phôi thủy tinh cao cấp.
• Hộp phối quang ODF KCO: Thiết kế chuẩn khay hàn, thanh Adapter chắc chắn, định vị chính xác vị trí cắm.
• Dây nhảy quang (Patch Cord) & Dây nối (Pigtail) KCO: Đầu nối được mài bóng hình học tự động tại nhà máy đạt tiêu chuẩn khắt khe nhất (UPC/APC), đảm bảo khi cắm vào ODF KCO sẽ đạt độ khít cơ học tuyệt đối.

Khi triển khai giải pháp đồng bộ 100% của KCO, các thông số suy hao chéo giữa các điểm tiếp xúc sẽ được triệt tiêu về mức tối thiểu, giúp hệ thống dễ dàng vượt qua các bài đo kiểm khắt khe của các đơn vị giám sát độc lập, đồng thời bảo hành hệ thống dài lâu hơn.

Để lựa chọn cấu hình số lõi sợi tối ưu, không lãng phí tài nguyên đồng bộ của KCO, bạn nên xem thêm bài viết: [Cáp quang Multimode KCO 4FO, 8FO, 12FO: Lựa chọn số lõi phù hợp với hạ tầng mạng doanh nghiệp].

Khuyến nghị cho nhà thầu và đơn vị thi công cáp quang Multimode KCO

Thi công hệ thống cáp quang Multimode KCO là một quá trình đòi hỏi sự kết hợp chặt chẽ giữa tính kỷ luật trong kỹ thuật cơ học và sự tỉ mỉ trong thao tác quang học. Việc tuân thủ bán kính uốn cong, kiểm soát lực kéo thông qua cấu trúc 2 dây thép gia cường, bọc giáp kim loại, kết hợp với quy trình hàn nối và làm sạch nghiêm ngặt là chìa khóa duy nhất để tạo nên một hạ tầng mạng không suy hao.

Hơn thế nữa, lựa chọn một giải pháp đồng bộ toàn diện từ KCO (từ Cáp, ODF đến Dây nhảy) sẽ giúp nhà thầu loại bỏ hoàn toàn các rủi ro kỹ thuật không đáng có do xung đột thiết bị, mang lại sự an tâm tuyệt đối cho chủ đầu tư.

Để nhận được tài liệu hướng dẫn thi công chi tiết, tư vấn thiết kế sơ đồ cáp quang và đặt mua trọn bộ giải pháp đồng bộ KCO chính hãng đầy đủ CO, CQ với chính sách giá ưu đãi nhất cho dự án. Quý khách hàng vui lòng liên hệ trực tiếp với Hợp Nhất Group, đội ngũ kỹ sư giàu kinh nghiệm thực chiến của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7 trên toàn quốc.
