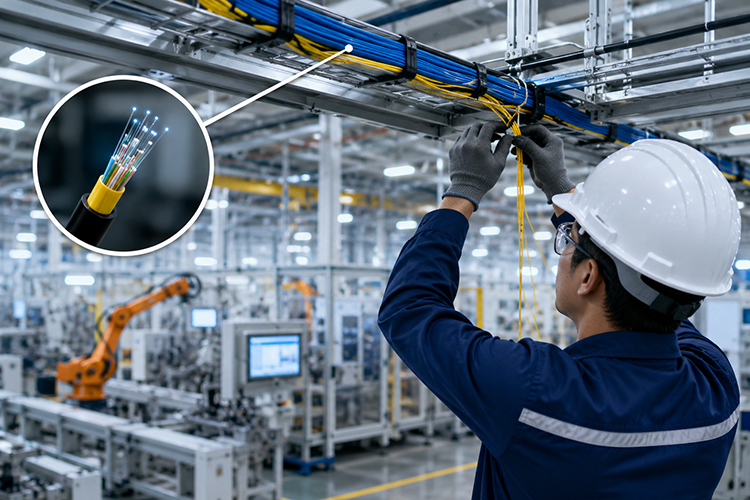

Triển khai một dự án hạ tầng mạng viễn thông cho một nhà xưởng hoàn toàn mới (Greenfield) là một bài toán đơn giản. Nhưng tiến hành thi công cải tạo, kéo mới hệ thống cáp quang trục chính ngay bên trong một nhà máy đang hoạt động công suất cao (Brownfield) lại là một thử thách hoàn toàn khác.
Mọi thao tác của kỹ sư thi công lúc này đều phải đặt dưới lăng kính an toàn tuyệt đối. Chỉ một sơ suất nhỏ như làm rơi dụng cụ vào dây chuyền, khoan cắt phát tia lửa điện tại khu vực dung môi, hay đi dây sai quy cách gây nhiễu điện từ (EMI) đều có thể dẫn đến hậu quả dừng máy phát sinh thiệt hại hàng tỷ đồng, thậm chí đe dọa đến an toàn tính mạng con người.
Bài viết này sẽ chia sẻ chi tiết biện pháp thi công "Zero-Downtime" giúp khơi thông trục dữ liệu mà không làm gián đoạn tiến độ sản xuất của xí nghiệp.

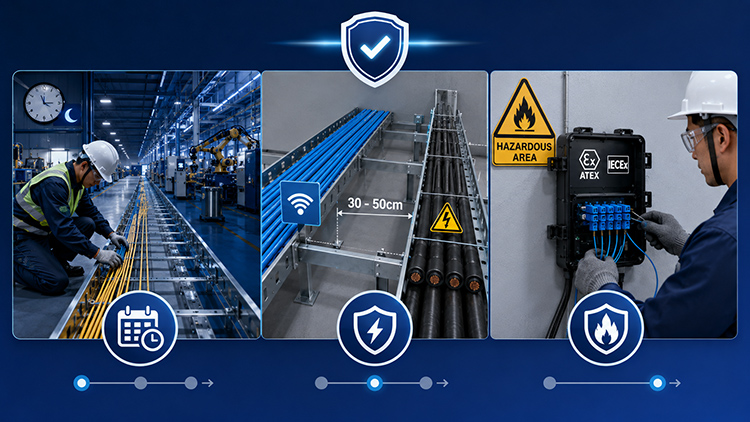

Biện pháp thi công cáp quang nhà máy đang hoạt động an toàn, chống nhiễu và chống cháy nổ bắt buộc phải tuân thủ 3 quy tắc cốt lõi sau:
- Biện pháp thi công cuốn chiếu (Phân pha cuốn chiếu): Chia nhỏ khu vực thi công, tận dụng các khung giờ dừng máy hoặc ca kíp thấp điểm (ca đêm) để triển khai dứt điểm từng phân khu, không để bụi bẩn hay vật liệu ảnh hưởng đến công nhân vận hành dây chuyền.
- Quy tắc đi dây cáp mạng tránh nhiễu điện lực: Máng cáp mạng điện nhẹ phải đi song song và cách ly với máng cáp điện động lực (3 pha) một khoảng cách tối thiểu từ 30cm đến 50cm. Tuyệt đối không đi chung cáp mạng/cáp quang vào chung máng với cáp nguồn công suất lớn.
- Tiêu chuẩn an toàn cháy nổ (Explosion-proof): Tại các vùng nguy hiểm (Hazardous Areas) như kho hóa chất, xưởng sơn, toàn bộ thiết bị cầm tay phải là loại chống phát tia lửa điện, mối nối quang phải đặt trong hộp ODF kín khít đạt tiêu chuẩn quốc tế ATEX/IECEx.
Để thực hiện biện pháp thi công cáp quang nhà máy đang hoạt động mà không làm sụt giảm một phần trăm năng suất nào của nhà xưởng, ban quản lý dự án phải thiết lập một quy trình khảo sát và phân pha nghiêm ngặt:
Trước khi đưa bất kỳ cuộn cáp nào vào phân xưởng, kỹ sư trưởng phải lập bảng Đánh giá an toàn công việc (JSA). Bảng này định vị rõ các vùng nguy hiểm: vị trí các cẩu trục đang di chuyển chạy trên cao, khu vực có nhiệt độ cao của lò sấy, và các tuyến đường xe nâng xéo qua lại liên tục.
Tại phân khu đang đi dây, đội ngũ thi công tiến hành căng dây phản quang cảnh báo và dựng hàng rào tôn di động hoặc bạt chắn bụi chuyên dụng chống tĩnh điện. Biện pháp này ngăn không cho bụi khoan trần rơi vào các linh kiện điện tử hoặc bo mạch của hệ thống máy tự động hóa đang chạy bên dưới.
Các công đoạn nguy hiểm như định vị ty treo, khoan cấy bu-lông nở vào kết cấu thép của nhà tiền chế phải được lên lịch vào các khung giờ "cửa sổ" thời điểm nhà máy bảo trì định kỳ giữa các ca, hoặc tổ chức thi công vào ca đêm khi mật độ công nhân đứng máy giảm xuống mức thấp nhất.
Mặc dù lõi sợi cáp quang làm bằng thủy tinh và không bị ảnh hưởng bởi hiện tượng nhiễu điện từ (EMI), nhưng hệ thống dây nhảy quang bọc giáp nhẹ, các đoạn cáp đồng Cat6/Cat6A kết nối từ Switch công nghiệp đến các bộ PLC, biến tần, hoặc camera IP hiện trường lại cực kỳ nhạy cảm với nguồn nhiễu này.

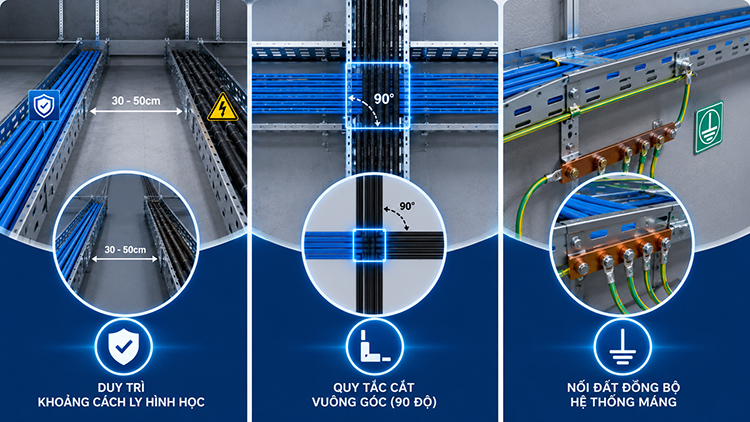

Hệ thống khay máng cáp điện nhẹ (Máng lưới hoặc máng tôn) phải được bố trí chạy song song bên dưới hoặc tách rời sang một trục cột khác so với hệ thống máng điện động lực. Khoảng cách an toàn tối thiểu là 30cm đối với cáp có bọc giáp chống nhiễu tốt và 50cm đối với các dòng cáp thông thường.
Trong trường hợp bất khả kháng, khi tuyến máng mạng bắt buộc phải đi cắt ngang qua tuyến cáp nguồn 3 pha của máy sản xuất, hai hệ thống máng này phải giao nhau một góc chính xác 90 độ. Thiết kế này nhằm hạn chế tối thiểu diện tích tiếp xúc từ trường song song, triệt tiêu dòng điện cảm ứng chạy sai lệch trên các đường truyền đồng phụ trợ.
Toàn bộ hệ thống máng cáp bằng kim loại phải được nối liên tục về mặt cơ khí và thực hiện tiếp địa (Earthing/Grounding) hệ thống tại các điểm nút trục chính với điện trở đất đạt chuẩn kỹ thuật mạng viễn thông (< 1 Ohm).
Môi trường cấu trúc nhà xưởng cơ khí tiền chế và các xưởng hóa chất yêu cầu những quy chuẩn kỹ thuật bảo hộ vô cùng khắt khe:
Khi kéo cáp dọc theo các thanh kèo, xà gồ của mái nhà tiền chế có độ cao từ 6m đến hơn 12m, việc sử dụng thang tre hay thang nhôm phổ thông là hành vi bị cấm tuyệt đối.
Tại các phân khu như xưởng sơn, xưởng sản xuất linh kiện săm lốp, kho chứa khí gas – nơi không khí luôn có tỷ lệ tích tụ khí dễ cháy, quy trình lắp đặt cáp quang chống cháy nổ xí nghiệp tuân thủ tiêu chuẩn khu vực phòng nổ (Zone 1/Zone 2):

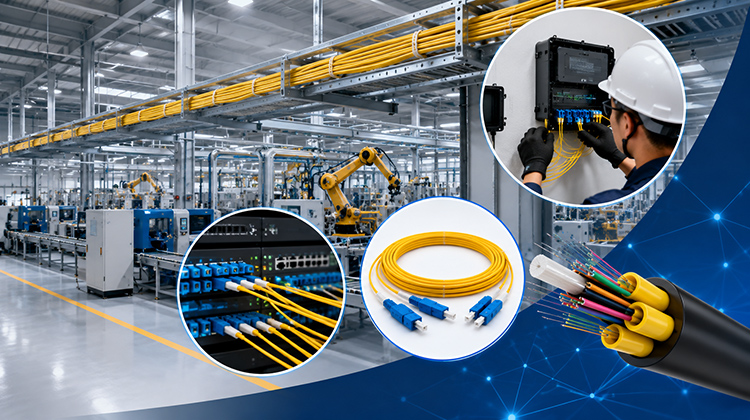

Một giải pháp thi công an toàn tối cao luôn đi đôi với việc cấu thành hệ thống hạ tầng vật lý có tính đồng bộ và chất lượng vượt trội từ các thương hiệu đầu ngành:
- Hệ thống khay máng và tủ bảo vệ vững chắc: Toàn bộ các tuyến cáp quang chạy dọc nhà xưởng hay các điểm đặt Switch phân khu nên được bảo vệ trong các hệ thống tủ mạng (Rack Cabinet) ngoài trời hoặc tủ phân xưởng chuyên dụng có kết cấu cơ khí chịu lực tốt, sơn tĩnh điện dày chống ăn mòn từ các đơn vị sản xuất uy tín, tiêu biểu như dòng tủ công nghiệp của Unirack Việt Nam.
- Phụ kiện quang chuẩn hóa cao cấp: Để các mối hàn quang và điểm đấu nối không bị xê dịch suy hao dưới tác động của chấn động thi công và độ rung cơ khí của xưởng, hệ thống hộp phối quang ODF công nghiệp, Adapter và dây nhảy quang kết nối nên được trang bị các dòng sản phẩm chất lượng cao (như thương hiệu KCO / KOCENT được phân phối bởi đơn vị uy tín hàng đầu là Hợp Nhất Group). Các ferrule sứ chuẩn xác cao của phân khúc vật tư này sẽ đảm bảo tính ổn định bền vững lâu dài, triệt tiêu hoàn toàn rủi ro rớt gói tin.
Thực hiện thành công an toàn thi công hệ thống mạng điện nhẹ nhà xưởng trong một môi trường đang sản xuất đòi hỏi sự hòa quyện giữa tư duy kỷ luật thép của đội ngũ thi công và một bản vẽ giải pháp kỹ thuật có tính toán chiều sâu. Việc tuân thủ nghiêm ngặt quy tắc cách ly chống nhiễu điện từ, áp dụng các biện pháp bảo hộ trên cao và tiêu chuẩn phòng nổ tại các phân khu độc hại không chỉ giúp doanh nghiệp bảo vệ tiến độ dự án mà quan trọng hơn hết là bảo vệ dòng tài sản vật chất và con người của xí nghiệp.
Hãy để trục cáp quang công nghiệp được kiến tạo một cách chuẩn mực, trở thành bệ phóng vững chắc cho hành trình tự động hóa tương lai của nhà máy.
