Trong bối cảnh chuyển đổi số diễn ra mạnh mẽ, các doanh nghiệp quy mô lớn ngày càng phụ thuộc vào các ứng dụng đám mây (Cloud Computing), dữ liệu lớn (Big Data), hệ thống quản trị nguồn lực (ERP), và các cuộc họp trực tuyến độ phân giải cao. Khối lượng dữ liệu luân chuyển nội bộ tăng lên theo cấp số nhân mỗi ngày.
Tuy nhiên, thực tế tại nhiều văn phòng lớn hiện nay, hệ thống mạng LAN truyền thống sử dụng hoàn toàn cáp đồng (Cat5e/Cat6) đang bộc lộ những giới hạn nghiêm trọng về mặt vật lý, dẫn đến tình trạng nghẽn mạng liên tục, gián đoạn kết nối giữa các tầng và làm giảm hiệu suất làm việc của toàn doanh nghiệp.
Là một chuyên gia tư vấn giải pháp hạ tầng, tôi nhận thấy rằng việc chuyển đổi sang mô hình mạng LAN hybrid hoặc mạng LAN thuần quang, ứng dụng backbone quang cho tòa nhà, là chìa khóa cốt lõi để giải quyết triệt để bài toán này. Bài viết dưới đây sẽ phân tích chuyên sâu về mặt kỹ thuật, kiến trúc và quy trình lựa chọn hạ tầng mạng văn phòng tối ưu cho doanh nghiệp của bạn.
Nhiều doanh nghiệp lớn khi mở rộng quy mô văn phòng lên nhiều tầng hoặc trải dài trên diện tích mặt sàn rộng lớn thường gặp phải hai "cơn ác mộng" về hạ tầng:
Khi hàng trăm nhân sự đồng thời truy cập vào Server nội bộ, NAS, hoặc kết nối ra Internet qua cổng Gateway, lượng dữ liệu dồn về trục chính là cực kỳ khổng lồ. Cáp đồng Cat6 thông thường chỉ hỗ trợ băng thông tối đa 1 Gbps (hoặc 10 Gbps ở khoảng cách ngắn dưới 55m).
Khi vượt ngưỡng này, hiện tượng nghẽn mạng (Network Congestion) xảy ra, gây trễ (latency) cao, mất gói tin (packet loss), khiến các cuộc gọi VoIP bị gián đoạn, video call bị giật lag và việc truyền tải file dung lượng lớn trở nên đình trệ.
Theo tiêu chuẩn quốc tế ANSI/TIA-568, khoảng cách truyền dẫn tối đa cho một tuyến cáp đồng UTP từ thiết bị chia mạng (Switch) đến máy trạm (Workstation) hoặc giữa các Switch với nhau không được vượt quá 100 mét (bao gồm cả dây nhảy - patch cord).
Đối với các tòa nhà văn phòng cao tầng hoặc các nhà xưởng, văn phòng có diện tích lớn, khoảng cách kết nối giữa các tầng hoặc giữa các chi nhánh trong cùng khuôn viên dễ dàng vượt qua con số 100m này. Nếu cố tình kéo dài cáp đồng:
Giải pháp đột phá: Để giải quyết triệt để cả hai bài toán về băng thông trục chính và khoảng cách truyền dẫn, việc triển khai giải pháp cáp quang văn phòng làm trục xương sống là phương án khả thi và hiệu quả nhất về mặt chi phí dài hạn.

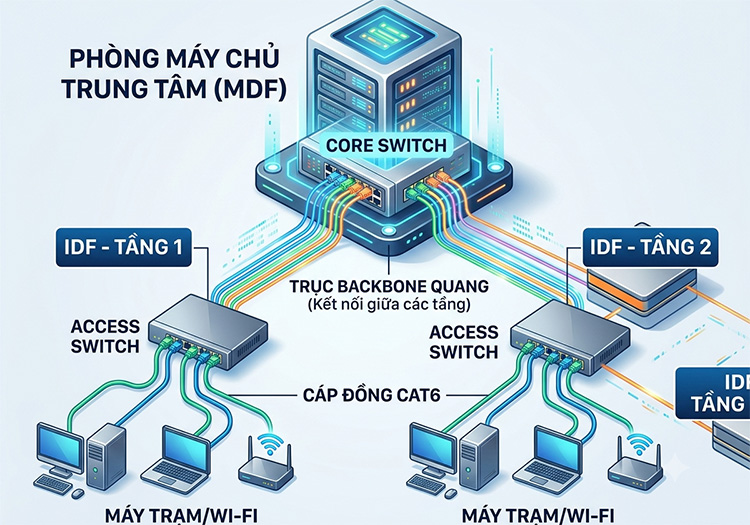

Một hệ thống mạng LAN doanh nghiệp lớn được thiết kế khoa học luôn tuân theo mô hình phân cấp (Hierarchical Network Model) gồm 3 lớp chính: Lớp lõi (Core Layer), Lớp phân phối (Distribution Layer), và Lớp truy cập (Access Layer).
Để hiện thực hóa mô hình này trong một tòa nhà văn phòng, chúng ta cần cấu trúc hệ thống dựa trên khái niệm trục xương sống (Backbone quang) và các trung tâm phân phối dữ liệu MDF (Main Distribution Frame) và IDF (Intermediate Distribution Frame).
MDF là điểm trung tâm của toàn bộ hạ tầng mạng trong tòa nhà. Đây là nơi đặt tủ Rack chính, chứa các thiết bị cốt lõi bao gồm:
Tại mỗi tầng hoặc mỗi phân khu độc lập (cách MDF >100m), chúng ta sẽ bố trí một tủ mạng nhánh gọi là IDF. Tủ IDF chứa:

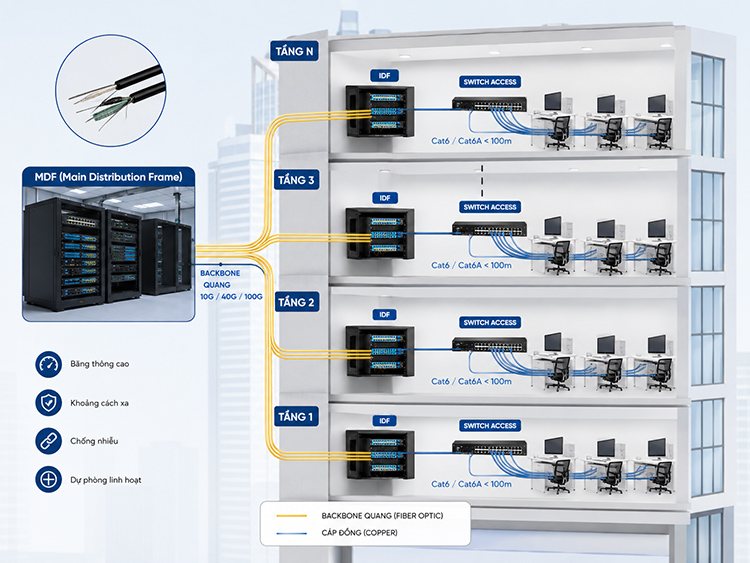

Thay vì kéo hàng chục sợi cáp đồng từ phòng máy chủ lên các tầng (vừa gây tốn không gian hộp kỹ thuật, vừa bị giới hạn khoảng cách và dễ nhiễu), giải pháp tối ưu là kéo một hoặc nhiều tuyến backbone quang cho tòa nhà nối từ MDF đến từng IDF.
Mỗi tuyến backbone quang này thường bao gồm một sợi cáp quang nhiều lõi (Multi-core, phổ biến là 4-core đến 12-core) để dự phòng. Tốc độ liên kết (Uplink) giữa IDF và MDF qua trục quang này thường được cấu hình ở mức 10 Gbps, 40 Gbps hoặc thậm chí 100 Gbps bằng công nghệ gộp kênh (Link Aggregation - LACP), đảm bảo đường truyền thông thoáng, hoàn toàn xóa bỏ hiện tượng nghẽn cổ chai. từ các Switch Access tại IDF, dữ liệu sẽ được phân phối đến từng máy bàn của nhân viên qua cáp đồng Cat6/Cat6A tiêu chuẩn (khoảng cách luôn <100m).
Việc lựa chọn đúng chủng loại cáp quang không chỉ quyết định hiệu suất của hệ thống mà còn giúp doanh nghiệp tối ưu hóa chi phí đầu tư ban đầu, tránh lãng phí hoặc phải thay thế sớm do không đáp ứng được công nghệ tương lai. Về cơ bản, cáp quang được chia thành hai loại chính: Single-mode (SM) và Multi-mode (MM).

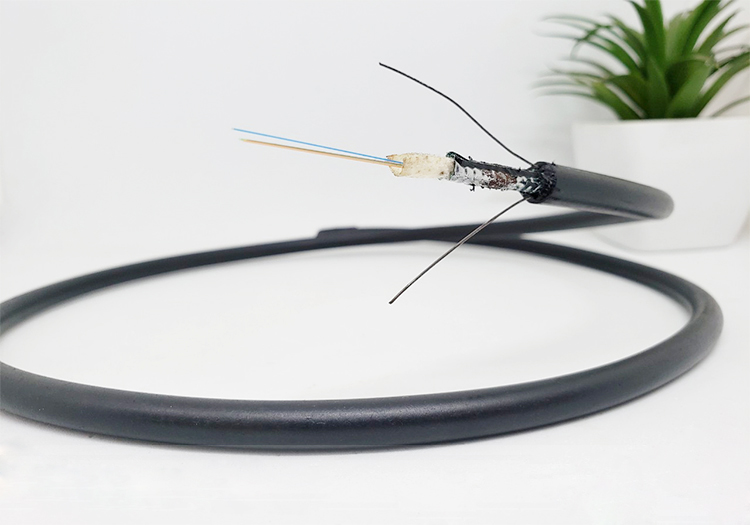

Đối với hạ tầng mạng văn phòng và tòa nhà có khoảng cách giữa MDF và IDF dưới 500 mét, Cáp quang Multi-mode là sự lựa chọn hàng đầu của các chuyên gia giải pháp.

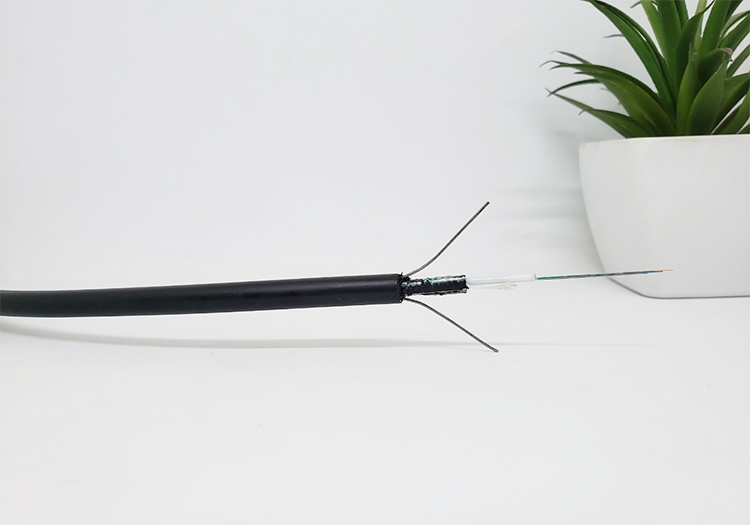

Nếu văn phòng của bạn là một tổ hợp khu công nghiệp, khuôn viên đại học (Campus) hoặc các tòa nhà cách nhau từ 1km đến hàng chục kilomet, Cáp quang Single-mode (Tiêu chuẩn OS1/OS2) là bắt buộc.
Bảng so sánh kỹ thuật giúp doanh nghiệp lựa chọn:
| Tiêu chí | Cáp Quang Multi-mode (OM3 / OM4) | Cáp Quang Single-mode (OS2) |
| Đường kính lõi | 50um | 9um |
| Nguồn sáng | Laser bề mặt phát xạ dọc (VCSEL) | Laser |
| Khoảng cách tối ưu | < 500 mét (Phù hợp trục đứng tòa nhà) | Từ 1km đến > 40km (Phù hợp liên tòa nhà) |
| Băng thông hỗ trợ | 10G, 40G, 100G | Vô hạn (Phụ thuộc thiết bị đầu cuối) |
| Chi phí thiết bị mạng | Thấp hơn, tiết kiệm tổng đầu tư | Cao hơn do module laser đắt đỏ |
Để đảm bảo tính tin cậy cao (High Availability) theo các tiêu chuẩn quốc tế như ANSI/TIA hoặc ISO/IEC, một chuyên gia giải pháp luôn khuyến nghị doanh nghiệp tuân thủ các nguyên tắc thiết kế sau:
Luôn đi cáp quang theo dạng vòng (Ring Topology) hoặc kéo tối thiểu 2 tuyến backbone độc lập từ MDF đến mỗi IDF theo hai đường trục kỹ thuật khác nhau. Nếu một tuyến cáp vô tình bị đứt do thi công sửa chữa tòa nhà, tuyến còn lại sẽ tự động kích hoạt (thông qua giao thức STP/RSTP hoặc LACP) trong vòng vài mili-giây, giúp mạng không bị gián đoạn.
Nếu nhu cầu hiện tại chỉ cần 2 lõi quang (1 Core Tx truyền, 1 Core Rx nhận), doanh nghiệp nên trang bị cáp tối thiểu là 4-Core hoặc 8-Core. Chi phí chênh lệch giữa phôi cáp 4-core và 8-core là rất nhỏ, nhưng chi phí nhân công kéo lại cáp mới nếu phát sinh nhu cầu trong tương lai là cực kỳ lớn.
Mọi điểm hàn nối (Splice), đầu bấm (Connector) hay adapter trên hộp ODF đều tạo ra độ suy hao công suất quang (đo bằng dB). Tổng độ suy hao của toàn tuyến không được vượt quá công suất phát/nhận của module quang. Sau khi thi công, việc đo kiểm bằng máy đo chuyên dụng OTDR để xuất biểu đồ suy hao là bước bắt buộc để nghiệm thu hệ thống đạt chuẩn chất lượng.
Hạ tầng mạng giống như hệ thống móng nhà. Một ngôi nhà công nghệ với nhiều ứng dụng hiện đại, AI, Cloud không thể đứng vững trên một nền móng cáp đồng truyền thống đã lỗi thời và quá tải. Đầu tư vào giải pháp cáp quang văn phòng và xây dựng một backbone quang cho tòa nhà chuẩn mực không chỉ giải quyết triệt bứt nút cổ chai dữ liệu hiện tại, mà còn tạo ra một lộ trình phát triển bền vững cho doanh nghiệp trong suốt 10 đến 15 năm tới.
Để có một cấu trúc mạng tối ưu nhất, phù hợp với đặc thù kiến trúc và ngân sách của từng tổ chức, doanh nghiệp cần sự đồng hành của các đơn vị tư vấn hạ tầng có năng lực chuyên môn cao và quy trình triển khai chuẩn xác.
Nếu doanh nghiệp của bạn đang gặp phải các vấn đề về tốc độ mạng, nghẽn kết nối giữa các tầng hoặc đang lên kế hoạch xây dựng văn phòng mới, hãy chia sẻ quy mô mặt bằng và số lượng nhân sự của bạn bên dưới. Tôi sẽ hỗ trợ bạn phác thảo sơ đồ kiến trúc mạng cáp quang tối ưu nhất.
