ODF Rack 19 inch — Hộp phối quang ODF gắn Rack

Vì sao nên dùng ODF rack thay vì ODF treo tường?

• Mật độ cao. Một ODF 24FO chỉ chiếm 1U, xếp chồng được nhiều tầng trong cùng tủ.
• Đi dây gọn. Dây nhảy quang đi trong máng dọc của tủ, không rối và dễ lần theo khi cần sửa.
• Khay trượt. Kéo khay ra thao tác rồi đẩy vào, không phải tháo vít hay ngắt tuyến khác.
• Đồng bộ với switch. ODF và switch nằm cùng tủ nên dây nhảy ngắn, ít suy hao và ít vướng.

Chọn ODF rack đúng nhu cầu

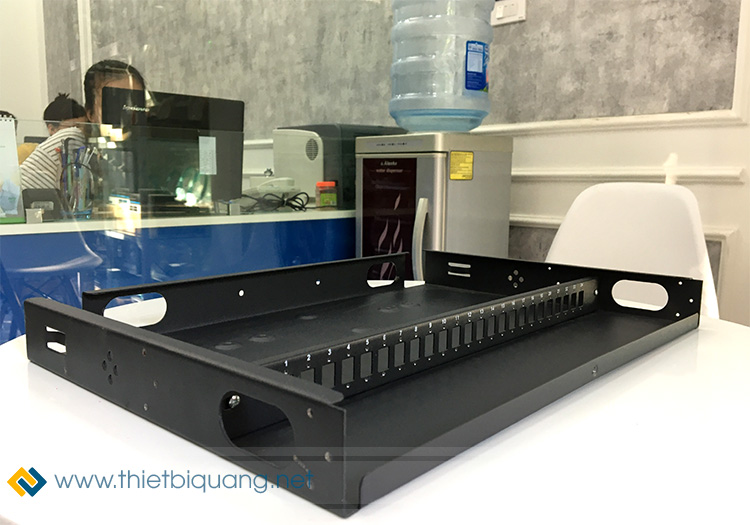

Đủ phụ kiện hay chỉ vỏ hộp

Loại đầy đủ phụ kiện đã có khay hàn, dây hàn quang (pigtail), adapter và ống co nhiệt — lắp là dùng ngay. Loại vỏ hộp chỉ có khung, phải mua thêm. Nếu số sợi thực tế ít hơn nhiều so với dung lượng hộp thì mua vỏ rồi bổ sung phụ kiện theo nhu cầu sẽ tiết kiệm hơn.

Chuẩn adapter

SC phổ biến nhất, dễ mua phụ kiện. LC nhỏ bằng nửa SC nên cùng một mặt 1U chứa được gấp đôi số cổng — nên chọn LC khi phòng máy chật hoặc dự kiến mở rộng. FC có ren vặn chắc, dùng trong đo lường.

Chiều sâu tủ

ODF rack thường sâu 250mm-300mm. Kiểm tra tủ đủ sâu và còn chỗ đi dây phía sau. Tủ treo tường 10U sâu 500mm là vừa cho ODF 24FO.

Lắp đặt ODF rack đúng cách

Đặt ODF ở tầng trên cùng hoặc dưới cùng của tủ, tách khỏi switch bằng ít nhất 1U trống để dây nhảy không đè lên nhau. Cáp ngoài trời vào tủ phải được cố định vào thân tủ bằng kẹp trước khi vào hộp — không để trọng lượng cáp kéo lên mối hàn. Chừa sợi dư ít nhất 1,5m cuộn trong khay để còn hàn lại khi cần.
