Bộ chuyển đổi quang điện — Bộ chuyển đổi tín hiệu quang điện

Loại 1 sợi và 2 sợi khác nhau thế nào?

Bộ 2 sợi (dual fiber) dùng một sợi để phát, một sợi để thu, cùng bước sóng 1310nm ở cả hai đầu. Hai bộ giống hệt nhau nên mua lẻ, thay thế đều dễ. Nhược điểm là tốn 2 sợi quang cho mỗi tuyến.

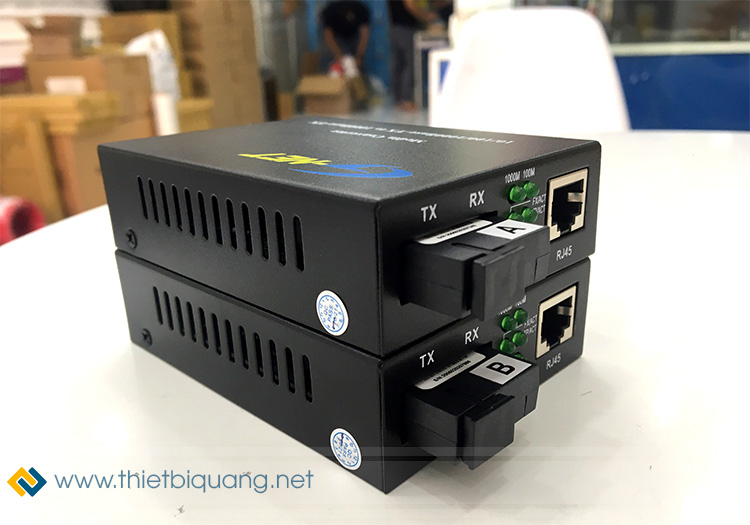

Bộ 1 sợi (single fiber, BiDi) ghép cả phát và thu trên cùng một sợi bằng hai bước sóng khác nhau — thường đầu A phát 1310nm thu 1550nm, đầu B ngược lại. Tiết kiệm một nửa số sợi, rất hữu ích khi tuyến đã kéo cáp ít sợi. Bắt buộc mua theo cặp A và B; hai chiếc cùng loại A sẽ không bắt được tín hiệu.

Khi nào dùng converter, khi nào dùng module SFP?

Nếu switch đã có khe SFP thì luôn ưu tiên module quang SFP — gọn hơn, không tốn ổ điện, không thêm điểm hỏng, quản lý tập trung trên switch.

Dùng bộ chuyển đổi khi: thiết bị đầu cuối chỉ có cổng RJ45 (camera IP, máy tính, switch phổ thông không có khe SFP), hoặc cần đặt điểm chuyển đổi ở giữa tuyến, hoặc cần thay thế nhanh mà không đụng vào switch.

Lắp đặt và xử lý sự cố

Kiểm tra khi đèn LINK không sáng

1. Đảo hai sợi quang. TX đầu này phải vào RX đầu kia. Đây là lỗi phổ biến nhất.
2. Kiểm tra loại sợi. Converter Singlemode phải đi với cáp Singlemode.
3. Kiểm tra bộ 1 sợi có đúng cặp A/B chưa.
4. Vệ sinh đầu nối bằng bút lau chuyên dụng.
5. Đo công suất thu. Nếu quá mạnh (tuyến ngắn dùng module 80km) thì lắp thêm bộ suy hao quang.

Dùng khung nguồn tập trung khi số lượng nhiều

Từ 6 bộ trở lên nên dùng khung nguồn tập trung 14 khe gắn tủ rack — dùng chung nguồn, gọn tủ, giảm số adapter rời dễ hỏng và dễ mất.

Xem thêm module quang SFP và dây nhảy quang.
