Tìm hiểu giải pháp hệ thống mạng cáp quang cho quang bệnh viện

Mô hình "Bệnh viện thông minh" (Smart Hospital) không còn là xu hướng tương lai mà đã trở thành tiêu chuẩn bắt buộc. Sự vận hành của một bệnh viện hiện đại phụ thuộc hoàn toàn vào dòng chảy dữ liệu thông suốt.

Từ dữ liệu hành chính, bệnh án điện tử (EMR) cho đến các dữ liệu hình ảnh y khoa dung lượng lớn như PACS/DICOM, tất cả đều đòi hỏi một hạ tầng truyền dẫn cực kỳ mạnh mẽ.

Đối với các kỹ sư và chuyên gia tư vấn giải pháp mạng, việc thiết kế hệ thống mạng cáp quang bệnh viện không đơn thuần là việc kéo cáp và cấu hình thiết bị. Đó là bài toán cân não giữa tốc độ truyền tải không độ trễ và độ tin cậy tuyệt đối.

Bài viết này Hợp Nhất sẽ phân tích chuyên sâu dưới góc nhìn chuyên gia về giải pháp hạ tầng cáp quang toàn diện, giải quyết triệt để các điểm nghẽn hạ tầng tại các cơ sở y tế hiện nay.

Những thách thức sống còn của hạ tầng mạng bệnh viện hiện đại

Hạ tầng mạng trong môi trường y tế có những đặc thù khắt khe hơn rất nhiều so với khối văn phòng hay tòa nhà thương mại. Sai sót của hệ thống mạng tại bệnh viện có thể ảnh hưởng trực tiếp đến hiệu suất chẩn đoán và an toàn của bệnh nhân.

Bài toán 1: Áp lực truyền tải dữ liệu hình ảnh nặng (PACS, DICOM, MRI, CT Scan)

Hệ thống lưu trữ và truyền thông hình ảnh (PACS) cùng tiêu chuẩn hình ảnh số hóa (DICOM) là "trái tim" của khoa chẩn đoán hình ảnh.

• Một ca chụp CT 64 hay 128 lát cắt, hoặc một ca chụp cộng hưởng từ (MRI) có thể tạo ra hàng trăm, hàng ngàn file hình ảnh chất lượng cao với dung lượng từ vài trăm MB đến cả vài GB.
• Khi bác sĩ tại phòng khám hoặc phòng mổ yêu cầu truy xuất dữ liệu từ máy chủ PACS, hình ảnh phải hiển thị ngay lập tức (gần như bằng 0 về độ trễ). Nếu mạng bị nghẽn (bottleneck), việc chờ đợi load hình ảnh không chỉ làm giảm hiệu suất khám bệnh mà còn có thể làm lỡ thời gian vàng trong cấp cứu.
• Cáp đồng Cat6/Cat6A truyền thống chỉ đáp ứng tốt ở khoảng cách ngắn và băng thông giới hạn (tối đa 10Gbps ở điều kiện lý tưởng dưới 55m). Khi đồng thời có hàng chục bác sĩ truy xuất dữ liệu PACS từ các tòa nhà khác nhau, hạ tầng cáp đồng hoàn toàn bất lực.

Bài toán 2: Hệ thống phải hoạt động liên tục, không được phép mất kết nối (Zero Downtime)

Trong bệnh viện, có những thiết bị y tế và hệ thống giám sát bệnh nhân (Patient Monitor) phải kết nối liên tục về trung tâm. Hệ thống phòng mổ nội soi truyền hình trực tiếp (Telemedicine) phục vụ hội chẩn từ xa cũng không cho phép mất tín hiệu dù chỉ 1 giây.

• Mạng sập đồng nghĩa với việc bác sĩ không xem được bệnh án, phòng xét nghiệm không trả được kết quả, nhà thuốc không xuất được đơn.
• Do đó, kiến trúc mạng bệnh viện bắt buộc phải có tính năng dự phòng hoàn toàn (Redundancy) ở cả cấp độ thiết bị lẫn đường truyền quang. Nếu một tuyến cáp bị đứt do sự cố ngoại cảnh, hệ thống phải tự động chuyển mạch sang tuyến dự phòng trong thời gian tính bằng mili giây (ms) mà người dùng không hề nhận biết được.

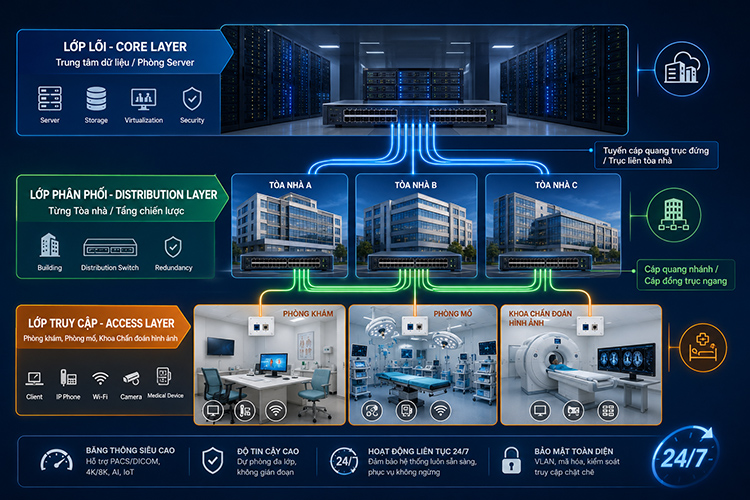

Kiến trúc tổng thể hệ thống mạng cáp quang cho bệnh viện

Để giải quyết triệt để hai bài toán trên, mô hình kiến trúc mạng hình sao mở rộng kết hợp cấu trúc liên kết vòng (Ring Topology) sử dụng cáp quang là giải pháp tối ưu nhất. Hệ thống được chia thành 3 lớp chuẩn hóa theo mô hình Cisco/HPE quốc tế nhưng được tối ưu riêng cho môi trường y tế:

Lớp Lõi (Core Layer) trung tâm dữ liệu bệnh viện

• Vị trí: Đặt tại Phòng Máy Chủ Trung Tâm (Server Room/Data Center) của bệnh viện.
• Thiết bị: Trang bị cặp Switch Core Chassis hoặc Switch Layer 3 cấu hình High-Availability (chạy Stack hoặc mLAG) với năng lực chuyển mạch nội tại lên tới hàng Terabit.
• Hạ tầng kết nối: Toàn bộ hệ thống máy chủ lưu trữ PACS, máy chủ HIS (Quản lý bệnh viện), LIS (Quản lý xét nghiệm) được kết nối trực tiếp vào Switch Core bằng cáp quang Multi-mode OM4/OM5 hoặc cáp Direct Attach Copper (DAC) tốc độ 10G/40G/100G.

Lớp phân phối (Distribution Layer) trục xương sống liên tòa nhà

• Vị trí: Đặt tại tủ rack kỹ thuật của từng tòa nhà (ví dụ: Khám bệnh, Nội trú, Ngoại trú, Cấp cứu).
• Nhiệm vụ: Tập hợp lưu lượng từ các tầng và chuyển tiếp về Core.
• Hạ tầng kết nối: Sử dụng tuyến cáp quang trục đứng (Backbone). Giữa Switch Core và Switch Distribution sẽ chạy tối thiểu 2 đường cáp quang độc lập đi theo 2 hướng khác nhau để tránh rủi ro đứt cáp đồng thời.

Lớp truy cập (Access Layer) điểm cuối đến thiết bị y tế

• Vị trí: Tủ mạng (IDF) tại các tầng hoặc các khoa chuyên trách (Khoa Chẩn đoán hình ảnh, Phòng hồi sức tích cực ICU).
• Nhiệm vụ: Kết nối trực tiếp đến máy tính bác sĩ, máy chụp CT, MRI, X-Ray, hệ thống Wifi-6 chuyên dụng của bệnh viện.
• Hạ tầng kết nối: Kết nối từ tủ IDF tầng về Switch Distribution bằng cáp quang Multi-mode. Từ Switch Access đến đầu cuối thiết bị y tế có thể dùng cáp đồng Cat6A (cho khoảng cách ngắn <90m) hoặc các bộ chuyển đổi quang điện (Fiber Optic Media Converter) nếu thiết bị đặt trong phòng cách ly, phòng chụp có lồng Faraday chống nhiễu từ trường nặng.

Giải pháp chi tiết truy đuổi độ trễ bằng cho cho dữ liệu PACS/DICOM

Để truyền tải các file DICOM siêu nặng mà không gặp hiện tượng "xoay vòng chờ đợi", việc lựa chọn đúng loại cáp quang và công nghệ truyền dẫn là điều kiện tiên quyết.

Lựa chọn loại cáp quang phù hợp cho từng phân khu

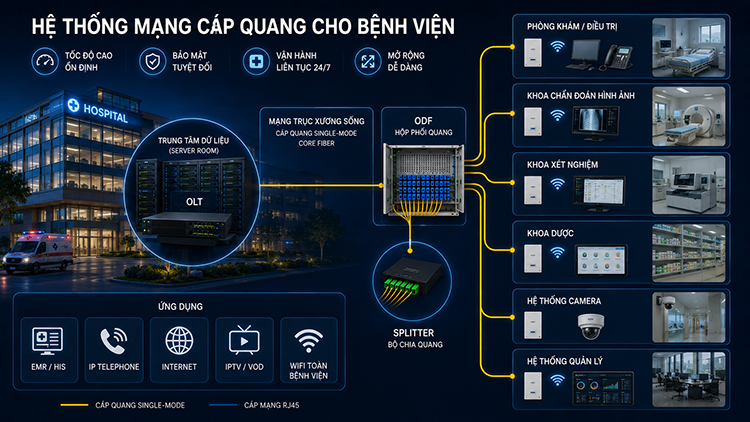

Hệ thống mạng cáp quang bệnh viện cần sự kết hợp hài hòa giữa cáp Single-mode (SM) và Multi-mode (MM):

Khuyến nghị từ chuyên gia thietbiquang.net: Đối với trục kết nối trực tiếp vào tầng của Khoa Chẩn đoán hình ảnh (nơi đặt máy CT, MRI) về thẳng Data Center, nên ưu tiên đi một đường cáp quang Multi-mode OM4 chuyên dụng để tận dụng tối đa băng thông 10G/40G bước sóng ngắn, giúp tốc độ phản hồi lệnh kéo ảnh PACS giảm xuống dưới mức mili giây.

Triển khai công nghệ gộp băng thông (Link Aggregation - LACP)

Thay vì chỉ chạy một sợi quang đơn lẻ, giải pháp thiết kế chuyên nghiệp sẽ cấu hình tính năng LACP (Link Aggregation Control Protocol).

• Gộp từ 2 đến 4 sợi quang tốc độ 10G thành một phân luồng logic có băng thông tổng lên đến 20Gbps hoặc 40Gbps.
• Việc này giải quyết triệt để hiện tượng "nút thắt cổ chai" vào các khung giờ cao điểm (từ 8h - 11h sáng), khi lượng bệnh nhân đến khám đông, các máy chụp chiếu hoạt động hết công suất và dữ liệu đổ về máy chủ liên tục.

Giải pháp dự phòng toàn diện đảm bảo hệ thống vận hành liên tục

Mất kết nối mạng trong bệnh viện có thể dẫn đến những hậu quả nghiêm trọng. Do đó, thiết kế hệ thống mạng cáp quang phải tuân thủ nghiêm ngặt nguyên lý "No Single Point of Failure" (Không có điểm chết đơn độc).

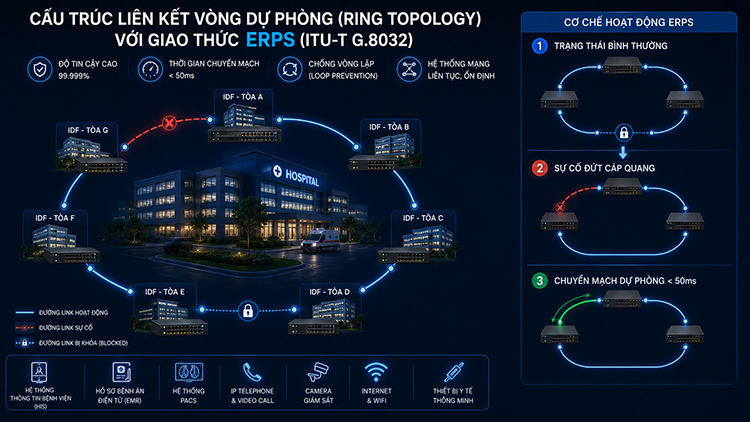

Cấu trúc liên kết vòng dự phòng (Ring Topology) với giao thức ERPS

Thay vì đi dây theo dạng nhánh cây thông thường, các tủ mạng (IDF) giữa các tòa nhà hoặc các tầng sẽ được đấu nối nối tiếp nhau tạo thành một vòng tròn kín (Ring).

• Giao thức triển khai: Áp dụng tiêu chuẩn công nghiệp ERPS (Ethernet Ring Protection Switching - ITU-T G.8032).
• Cơ chế hoạt động: Ở trạng thái bình thường, một đường liên kết sẽ được phần mềm khóa lại để tránh phân vòng lặp dữ liệu (Loop). Khi có sự cố đứt cáp quang ở bất kỳ phân đoạn nào trong vòng Ring, các Switch sẽ tự động phát hiện và mở đường link bị khóa chỉ trong vòng với thời gian < 50ms. Toàn bộ hệ thống mạng bệnh viện vẫn hoạt động bình thường, không làm gián đoạn các ca mổ hay phiên làm việc của bác sĩ.

Thiết kế nguồn điện dự phòng và chống nhiễu lớp vật lý

• Hộp phối quang ODF quản lý tập trung: Toàn bộ các điểm nối quang phải được bảo vệ trong hộp ODF vỏ thép sơn tĩnh điện chịu lực tốt, đặt trong tủ rack có khóa an toàn tại phòng kỹ thuật nhằm tránh sự can thiệp vô ý từ con người.
• Hệ thống nguồn điện: Tất cả các Switch Core, Switch Distribution và Switch Access tại các khoa quan trọng phải được trang bị nguồn kép (Dual Power Supplies) kết nối vào hai nguồn điện lưới khác nhau hoặc qua hệ thống bộ lưu điện (UPS) online công suất lớn, đảm bảo thiết bị vẫn chạy ổn định tối thiểu 2-4 tiếng khi tòa nhà mất điện lưới trước khi máy phát điện khởi động.

Quy trình thiết kế và lựa chọn thiết bị chuẩn hóa cho dự án mạng bệnh viện

Khi lập phương án và đấu thầu vật tư cho hệ thống mạng cáp quang bệnh viện, chủ đầu tư và đơn vị tư vấn thiết kế cần lưu ý các tiêu chuẩn kỹ thuật khắt khe sau:

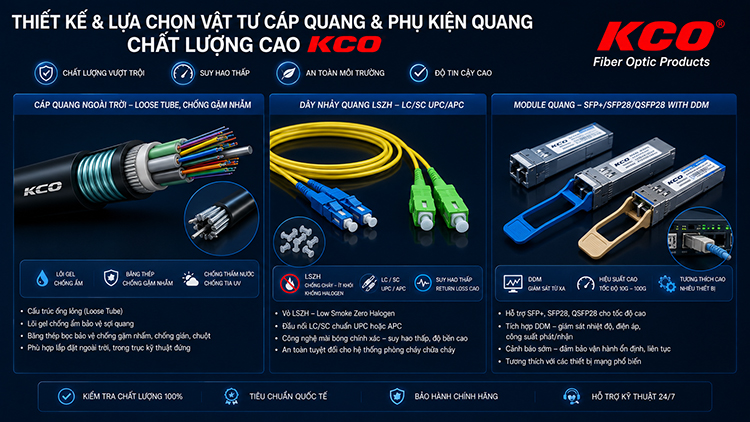

Vật tư cáp quang và phụ kiện quang chất lượng cao

Để hệ thống vận hành ổn định trên 15 - 20 năm, việc lựa chọn cấu kiện quang phải đạt các tiêu chuẩn quốc tế:

• Cáp quang: Ưu tiên sử dụng cáp quang cấu trúc ống lỏng (Loose Tube) có lõi gel chống ẩm, có băng thép bọc bảo vệ chống gặm nhấm (chuột, gián trong hộp kỹ thuật tòa nhà) cho các tuyến đi ngoài trời hoặc đi trong trục kỹ thuật đứng.
• Dây nhảy quang (Fiber Patch Cord): Tại các phòng Server và tủ IDF, bắt buộc dùng dây nhảy quang chuẩn LSZH (Low Smoke Zero Halogen). Loại vỏ này khi xảy ra sự cố cháy nổ sẽ không sinh ra khói độc, đảm bảo an toàn phòng cháy chữa cháy cho môi trường bệnh viện. Đầu nối phải là chuẩn LC hoặc SC với công nghệ mài bóng đầu tiếp xúc UPC hoặc APC để giảm thiểu suy hao phản hồi (Return Loss).
• Module quang (Transceiver): Sử dụng các module quang tương thích cấu hình cao (SFP+, SFP28, QSFP28) hỗ trợ tính năng DDM (Digital Diagnostic Monitoring). Tính năng này giúp kỹ sư mạng có thể giám sát từ xa nhiệt độ, điện áp và đặc biệt là công suất phát/nhận của sợi quang, từ đó đưa ra cảnh báo sớm trước khi sợi quang bị suy hao vượt mức cho phép gây rớt gói tin.

Bảng tổng hợp giải pháp vật tư phân phối bởi Hợp Nhất

Tầm quan trọng của việc kiểm tra và nghiệm thu hệ thống?

Một sai lầm phổ biến của các đơn vị thi công non kinh nghiệm là chỉ kiểm tra mạng bằng cách "thông mạch" (Ping thấy thông là đạt). Đối với mạng bệnh viện chạy ứng dụng nặng như PACS, việc này tiềm ẩn rủi ro cực lớn. Mối hàn quang bị lỗi hoặc góc uốn cong của sợi cáp quá hẹp có thể không làm mất kết nối hoàn toàn nhưng sẽ gây ra hiện tượng suy hao cao (High Attenuation), dẫn đến rớt gói tin ngẫu nhiên (Packet Loss), làm chậm đường truyền một cách bí ẩn.

Do đó, thietbiquang.net luôn khuyến nghị quy trình nghiệm thu bắt buộc phải bao gồm:

- Đo suy hao bằng máy đo công suất quang (Power Meter): Đảm bảo tổng suy hao trên toàn tuyến nằm trong giới hạn cho phép của thiết bị (thường < 1.5dB cho toàn tuyến nội bộ).

- Đo kiểm tra bằng máy OTDR (Optical Time-Domain Reflectometer): Xuất biểu đồ phân tích chi tiết chất lượng của từng mối hàn, đầu bấm (Connector) và phát hiện chính xác vị trí lỗi nếu có đứt gãy ngầm để xử lý ngay trước khi bàn giao đưa vào vận hành thực tế.
