Hệ thống quản lý điều hành sản xuất (MES), hệ thống giám sát và thu thập dữ liệu (SCADA), cùng các thiết bị điều khiển logic khả trình (PLC) đòi hỏi một đường truyền dữ liệu liên tục, không độ trễ để đảm bảo dây chuyền sản xuất không bị gián đoạn.
Tuy nhiên, môi trường công nghiệp là một "chiến trường" khắc nghiệt đối với hạ tầng viễn thông truyền thống. Nhiễu điện từ mạnh, nhiệt độ cao, bụi bẩn, dầu máy và rung chấn cơ học liên tục là những tác nhân hàng đầu phá hủy hệ thống cáp đồng thông thường. Để giải quyết triệt để bài toán này, việc xây dựng một hạ tầng mạng công nghiệp dựa trên nền tảng cáp quang nhà xưởng kết hợp các thiết bị switch công nghiệp chuyên dụng là giải pháp sống còn.

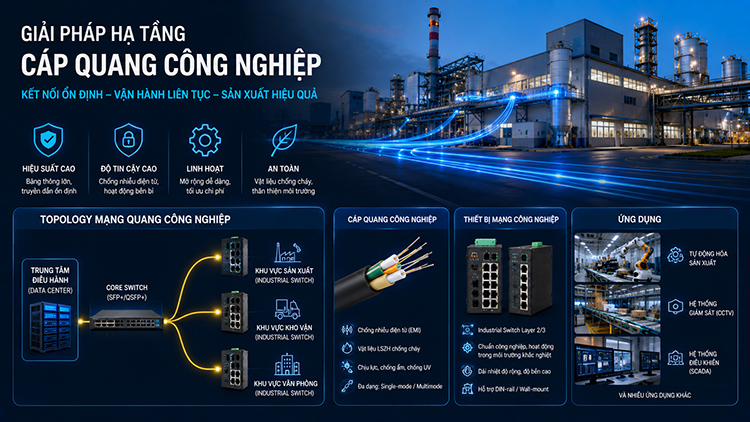

Bài viết này từ Hợp Nhất sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia, tư vấn giải pháp thiết kế hệ thống cáp quang công nghiệp toàn diện, từ kết nối trục chính KCN cho đến từng tủ điện điều khiển trên sàn máy.
Khác với môi trường văn phòng máy lạnh định hình sẵn, mạng nhà xưởng và khu công nghiệp (KCN) phải đối mặt với những rào cản vật lý và kỹ thuật cực kỳ khắt khe:
Sàn sản xuất là nơi tập trung của các nguồn nhiễu khổng lồ: động cơ điện công suất lớn, máy biến áp, máy hàn hồ quang, và hệ thống biến tần. Cáp đồng (Cat5e/Cat6) dù có bọc chống nhiễu (STP) vẫn bị ảnh hưởng nghiêm trọng khi đi gần các nguồn này, dẫn đến hiện tượng sai lệch dữ liệu, rớt gói tin và làm treo hệ thống điều khiển PLC/SCADA.
Trong mạng công nghiệp, độ trễ dữ liệu vượt quá vài mili giây (ms) có thể khiến các cánh tay robot mất đồng bộ, gây lỗi sản phẩm hoặc làm dừng toàn bộ dây chuyền. Thiệt hại kinh tế cho mỗi phút dừng máy (Downtime) tại các nhà máy lớn có thể lên tới hàng trăm triệu, thậm chí hàng tỷ đồng.

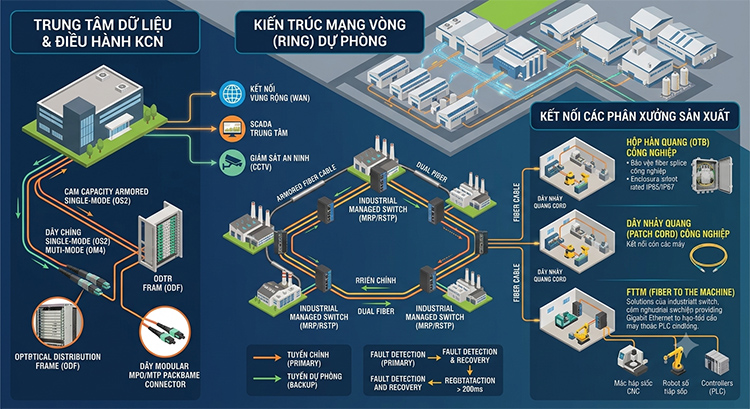

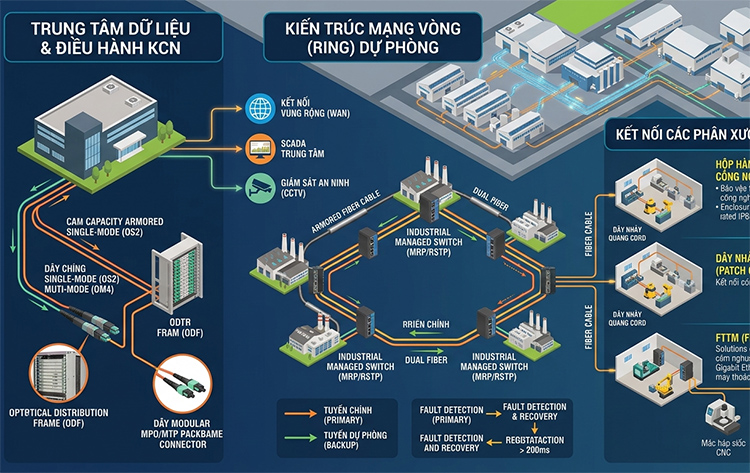

Để xây dựng một hệ thống mạng công nghiệp chuẩn hóa, kiến trúc phân tầng là lựa chọn tối ưu, đảm bảo khả năng mở rộng và quản trị dễ dàng.
Tại các khu công nghiệp diện tích lớn, khoảng cách giữa văn phòng điều hành trung tâm đến các nhà xưởng vệ tinh thường từ vài trăm mét đến vài kilômét.
Kết nối từ phòng máy chủ (Server Room) của nhà máy đến các tủ mạng tầng hoặc tủ điện điều khiển đặt trực tiếp tại các phân xưởng.
Nhiều doanh nghiệp mắc sai lầm khi sử dụng Switch văn phòng (Commercial Switch) đặt vào các tủ điện nhà xưởng để tiết kiệm chi phí ban đầu. Kết quả là hệ thống thường xuyên bị treo do quá nhiệt và bụi bẩn. Switch công nghiệp được thiết kế hoàn toàn khác biệt để làm chủ môi trường khắc nghiệt này.

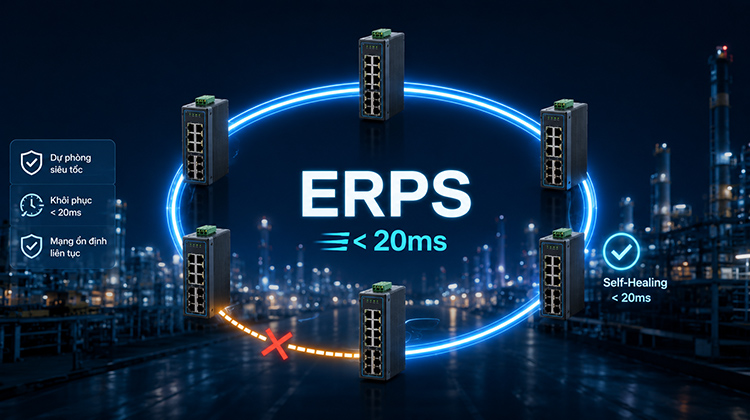

Trong môi trường sản xuất, đứt cáp do xe nâng va chạm hoặc sự cố cơ học là điều khó tránh khỏi. Để đảm bảo tính liên tục, các Switch công nghiệp được đấu nối theo cấu trúc vòng tròn (Ring Topology) sử dụng giao thức ERPS (Ethernet Ring Protection Switching - ITU-T G.8032) hoặc MRP (Media Redundancy Protocol).
Khi một đoạn cáp quang bất kỳ trong vòng Ring bị đứt, các Switch công nghiệp sẽ tự động tính toán lại đường đi và chuyển đổi luồng dữ liệu sang nhánh dự phòng với thời gian khôi phục mạng chưa đến 20ms (mili giây). Sự chuyển mạch này nhanh đến mức các phiên truyền thông giữa PLC và máy chủ SCADA không hề bị ngắt kết nối, dây chuyền sản xuất vẫn vận hành hoàn toàn bình thường.
Để quý khách hàng dễ dàng lựa chọn và lập dự toán cho công trình, thietbiquang.net xin tổng hợp các dòng vật tư quang chuyên dụng đạt chuẩn công nghiệp:
| Hạng mục vật tư | Chủng loại khuyến nghị | Thông số kỹ thuật & Ứng dụng |
| Cáp quang kết nối trục chính KCN | Cáp quang Single-mode OS2 từ 12 đến 24 lõi bọc giáp (Armored) | Đi ngầm/treo đường dài, vỏ nhựa HDPE chịu tia cực tím (UV), lõi gel chống thấm nước tuyệt đối. |
| Cáp quang nhà xưởng | Cáp quang Multi-mode OM3/OM4 4 Core/8 Core | Truyền tải tốc độ 10G/40G nội xưởng, vỏ chống cháy lan nhẹ, bán kính uốn cong nhỏ dễ đi trong máng cáp hẹp. |
| Switch công nghiệp | Switch Industrial Managed Layer 2/Layer 3 | Hỗ trợ cổng quang SFP, đạt chuẩn chống rung chấn IEC 60068-2-6, hỗ trợ vòng Ring ERPS G.8032. |
| Hộp phối quang công nghiệp | ODF DIN-Rail từ 4 đến 12 Port | Thiết kế nhỏ gọn gắn ray DIN trong tủ điện, vỏ kim loại dày, bảo vệ an toàn các mối hàn quang trước rung lắc. |
| Module quang công nghiệp | Industrial SFP / SFP+ Transceiver | Hoạt động ở dải nhiệt độ rộng (-40°C ~ 85°C), tích hợp tính năng chẩn đoán số DDM để giám sát chất lượng sợi quang từ xa. |
| Dây nhảy quang chuyên dụng | Patch Cord Multi-mode/Single-mode chuẩn LSZH | Vỏ chống cháy không sinh khói độc khi hỏa hoạn, đầu kết nối mài bóng chuẩn UPC/APC cho suy hao chèn cực thấp (< 0.2dB). |
Một giải pháp hạ tầng tốt chỉ thực sự phát huy tác dụng khi quy trình triển khai được kiểm soát nghiêm ngặt. thietbiquang.net luôn áp dụng quy trình chuẩn hóa từ các chuyên gia hàng đầu:
Bước 1: Khảo sát hiện trạng vật lý và bước sóng
Đội ngũ kỹ sư sẽ đo đạc khoảng cách thực tế, đánh giá các nguồn nhiễu điện từ mạnh để vạch ra tuyến đi cáp an toàn nhất. Xác định đúng loại module quang phù hợp với các chuẩn giao thức mạng công nghiệp hiện hành của nhà máy (Profinet, Modbus TCP, EtherNet/IP).
Bước 2: Thi công hàn nối bằng máy kỹ thuật cao
Tất cả các điểm nối quang tại ODF công nghiệp phải được thực hiện bằng máy hàn cáp quang có độ chính xác cao, đảm bảo suy hao mối hàn tối đa không quá 0.02dB.
Bước 3: Đo kiểm bằng máy OTDR chuyên dụng
Sau khi thi công, toàn bộ các core quang (bao gồm cả các core dự phòng) phải được đo kiểm hai chiều bằng máy đo phản xạ miền thời gian OTDR (Optical Time-Domain Reflectometer).
Hạ tầng mạng công nghiệp vững chắc là nền móng cốt lõi cho mọi kế hoạch chuyển đổi số và tối ưu hóa chi phí sản xuất của doanh nghiệp. Việc đầu tư đồng bộ hệ thống cáp quang nhà xưởng kết hợp cùng các thiết bị switch công nghiệp và giải pháp kết nối trục chính KCN bài bản không chỉ giúp nhà máy loại bỏ hoàn toàn các rủi ro về nhiễu điện từ, đứt gãy đường truyền mà còn đảm bảo tính sẵn sàng cao nhất cho hệ thống điều khiển vận hành 24/7.
Tại Hợp Nhất, chúng tôi tự hào là đơn vị phân phối và tư vấn thiết kế giải pháp hạ tầng cáp quang công nghiệp uy tín hàng đầu tại Việt Nam. Toàn bộ sản phẩm do chúng tôi cung cấp đều đạt các tiêu chuẩn công nghiệp khắt khe, đầy đủ chứng chỉ CO, CQ từ nhà sản xuất. Hãy liên hệ ngay với thietbiquang.net hôm nay để nhận được sự hỗ trợ từ các chuyên gia mạng công nghiệp hàng đầu, cùng bạn xây dựng một hạ tầng số hóa học đường bền bỉ và an toàn tuyệt đối cho nhà xưởng của mình.
