Để xây dựng một hạ tầng mạng văn phòng tốc độ cao và ổn định, việc lựa chọn đúng thiết bị quang là vô cùng quan trọng. Bài viết này sẽ liệt kê chi tiết các thiết bị không thể thiếu trong hệ thống cáp quang văn phòng, từ dây cáp, hộp phối quang ODF cho đến các thiết bị chuyển đổi đầu cuối.
Điện thoại: 024.22255666 - 0966 100 110
Điện thoại: 028.62959899 - 0936 55 9898
Khi doanh nghiệp quyết định nâng cấp từ hạ tầng cáp đồng truyền thống sang hệ thống cáp quang nội bộ nhằm đáp ứng nhu cầu băng thông tốc độ cao, việc hiểu rõ và lựa chọn đúng phần cứng là bước đi quyết định. Một sợi cáp quang dù tốt đến đâu cũng không thể tự vận hành nếu thiếu đi các thiết bị đầu cuối và vật tư phụ trợ đồng bộ.
Trên thực tế, hơn 80% sự cố mạng chập chờn hoặc không đạt tốc độ thiết kế trong văn phòng không xuất phát từ lõi cáp quang, mà do việc lựa chọn thiết bị chuyển đổi kém chất lượng, dây nhảy quang sai thông số hoặc hộp phối quang thi công không đúng chuẩn.

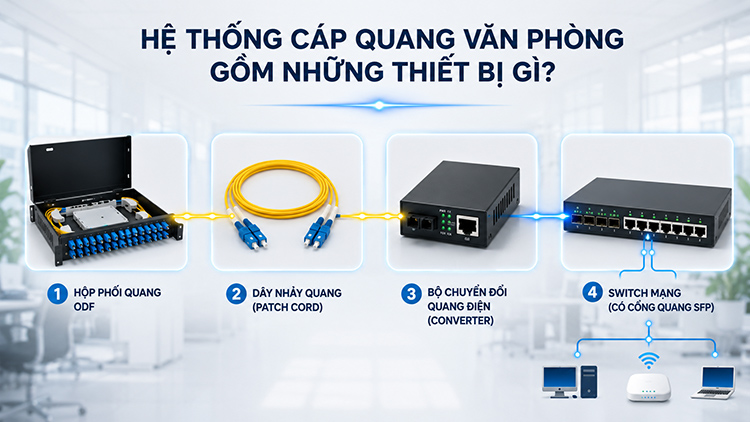

Bài viết này từ các chuyên gia hạ tầng viễn thông tại thietbiquang.net sẽ cung cấp cho bạn cái nhìn toàn diện, phân tích chi tiết tính năng, cách phân loại và kinh nghiệm lựa chọn 4 thiết bị cốt lõi trong hệ thống cáp quang văn phòng bao gồm: Converter (Bộ chuyển đổi quang điện), ODF (Hộp phối quang), Switch (Thiết bị chuyển mạch) và Dây nhảy quang.

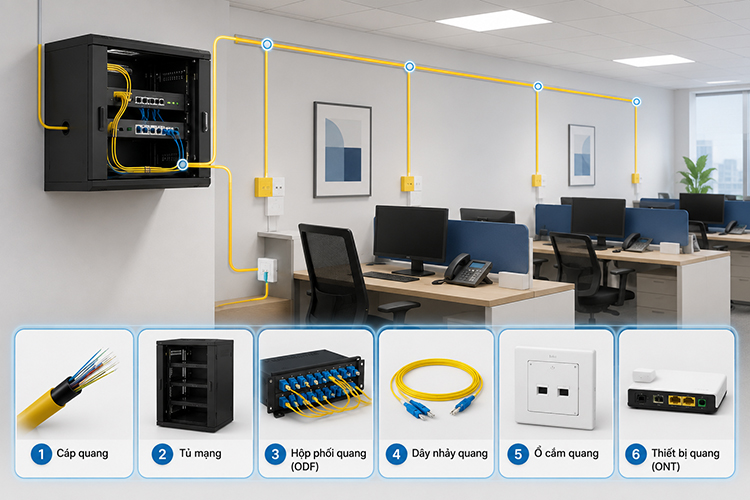

Một hệ thống cáp quang văn phòng tiêu chuẩn bắt buộc phải có 4 cấu phần phần cứng sau:

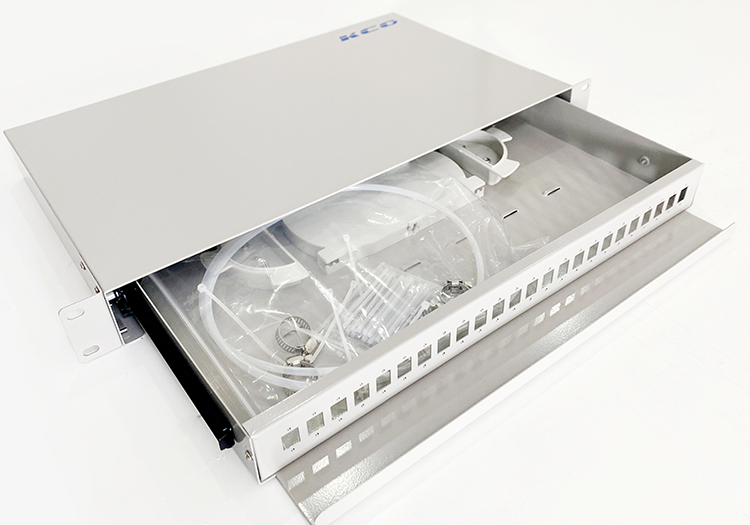

Hộp phối quang ODF là điểm dừng chân đầu tiên của tuyến cáp quang trục chính khi đi vào phòng máy chủ hoặc tủ kỹ thuật của văn phòng. Do lõi sợi quang làm bằng thủy tinh cực kỳ mảnh và dễ gãy, ODF đóng vai trò là lớp vỏ giáp bảo vệ các điểm nối quang nhạy cảm này trước các tác động vật lý từ môi trường.
Khi chọn mua ODF, doanh nghiệp không nên chỉ tính toán số cổng vừa đủ cho hiện tại. Nếu bạn kéo cáp quang 4-core, hãy chọn mua ODF loại 8 Port hoặc 12 Port. Chi phí chênh lệch giữa ODF 4 Port và 8 Port là rất nhỏ, nhưng việc dư cổng giúp bạn dễ dàng mở rộng, hàn thêm các core quang dự phòng trong tương lai mà không cần thay thế toàn bộ hộp phối.
Hãy ưu tiên chọn ODF vỏ thép sơn tĩnh điện có độ dày từ 1.2mm trở lên thay vì vỏ nhựa. Vỏ thép giúp chống chịu va đập tốt khi kỹ thuật viên thao tác cấu hình các thiết bị khác trong tủ Rack, đồng thời ngăn chặn tuyệt đối các loại gặm nhấm như chuột, gián phá hoại mối hàn bên trong.

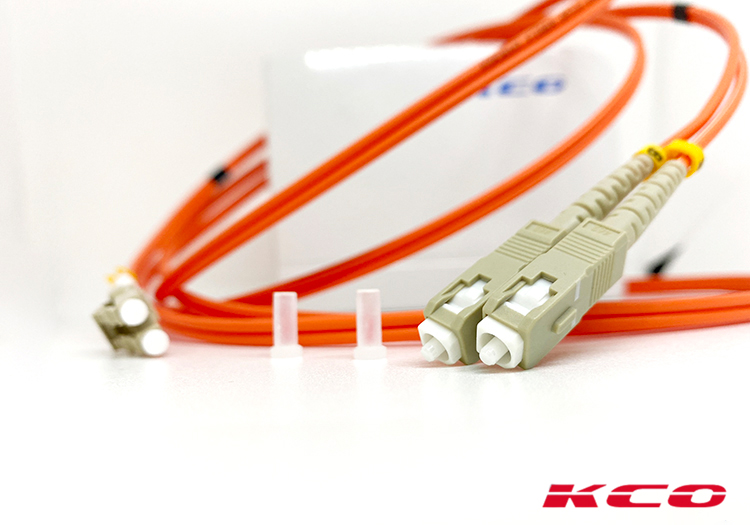

Dây nhảy quang là đoạn cáp quang ngắn (thường từ 1m, 3m đến 5m) đã được bấm sẵn hai đầu kết nối để thông mạch từ hộp ODF sang Converter hoặc Switch quang. Đây là thiết bị có tần suất bị tác động nhiều nhất mỗi khi hệ thống mạng có sự thay đổi cấu hình.
Khi chọn dây nhảy quang, bạn phải đảm bảo cấu trúc của dây trùng khớp hoàn toàn với hệ thống cáp trục chính:
Văn phòng làm việc là không gian kín và tập trung đông nhân sự. thietbiquang.net khuyến nghị doanh nghiệp 100% bắt buộc chọn dây nhảy quang chuẩn vỏ LSZH (Low Smoke Zero Halogen). Loại vỏ này khi xảy ra chập điện hoặc hỏa hoạn sẽ không bắt lửa mạnh, không sinh ra khói đen đặc và không giải phóng các khí độc nhóm Halogen. Điều này giúp bảo vệ tính mạng của nhân viên trong thời gian di tản khi có sự cố cháy nổ xảy ra.
Cáp quang truyền dữ liệu bằng xung ánh sáng, trong khi các thiết bị văn phòng như máy tính, máy in lại đọc dữ liệu bằng xung điện qua cáp đồng. Converter quang chính là chiếc cầu nối làm nhiệm vụ dịch chuyển qua lại giữa hai dạng năng lượng này.
Đối với các doanh nghiệp tối ưu chi phí, các dòng Converter từ các thương hiệu như Gnet, Netlink hay Optone là sự lựa chọn hợp lý nhờ độ bền bỉ đã được chứng minh trong môi trường văn phòng dân dụng.
Đối với các hệ thống yêu cầu chứng chỉ khắt khe hơn, chạy liên tục 24/7 trong môi trường công nghiệp hoặc văn phòng gắn liền nhà xưởng, doanh nghiệp nên hướng tới các dòng Converter cao cấp của Cisco, HPE hoặc các dòng switch công nghiệp tích hợp sẵn cổng quang.
Đối với các văn phòng quy mô từ vừa đến lớn (trên 50 nhân sự) hoặc văn phòng nhiều tầng, thay vì sử dụng nhiều Converter quang rời rạc gây tốn không gian và ổ cắm điện trong tủ Rack, giải pháp chuyên nghiệp là sử dụng Switch mạng có tích hợp khe cắm module quang SFP/SFP+.
Switch chỉ cung cấp khe cắm (Slot), để kết nối được sợi quang, bạn phải mua thêm một linh kiện gọi là Module quang SFP. Khi mua Module SFP, phải chọn thông số khớp chính xác với loại cáp quang đang đi (Single-mode hay Multi-mode), khoảng cách truyền dẫn (10km, 20km đối với Single-mode hoặc 300m, 550m đối với Multi-mode) và đặc biệt là phải tương thích với thương hiệu Switch.
Nhiều dòng Switch lớn như Cisco, Aruba rất "kén" module, nếu cắm module không chính hãng hoặc không đúng mã tương thích, Switch sẽ khóa cổng và không nhận thiết bị.
Để giúp các chủ doanh nghiệp và bộ phận mua sắm vật tư dễ dàng lên dự toán ngân sách, thietbiquang.net đã lập bảng ma trận cấu hình phần cứng tối ưu dưới đây:
| Quy mô & Đặc thù văn phòng | Hộp phối quang ODF khuyến nghị | Bộ chuyển đổi / Module quang | Dây nhảy quang tối ưu | Switch mạng khuyến nghị | Định hướng ngân sách đầu tư |
| Văn phòng nhỏ (Dưới 30 nhân sự, 1 mặt sàn) | ODF 4 Port hoặc 8 Port vỏ nhựa/thép treo tường. | Cặp Converter Gigabit 1 sợi hoặc 2 sợi quang (Gnet/Optone). | Dây nhảy quang Single-mode SC-LC hoặc SC-SC chuẩn UPC. | Switch Access thông thường 16 hoặc 24 cổng RJ45 (Unmanaged). | Thấp - Tối ưu chi phí. Phù hợp cho các doanh nghiệp nhỏ cần độ ổn định cơ bản. |
| Văn phòng vừa (30 - 80 nhân sự, văn phòng chia 2-3 tầng) | ODF 12 Port lắp Rack 19 inch 1U bằng thép sơn tĩnh điện. | Module quang SFP 1.25G Multi-mode hoặc Single-mode (Tùy khoảng cách trục đứng). | Dây nhảy quang Multi-mode OM3/OM4 chuẩn vỏ chống cháy LSZH. | Switch Layer 2 hỗ trợ từ 2 đến 4 khe cắm SFP tốc độ 1Gbps. | Trung bình - Hợp lý. Đảm bảo loại bỏ nghẽn mạng liên tầng, độ bền hạ tầng >10 năm. |
| Doanh nghiệp lớn / Tech Office (Trên 100 nhân sự, xử lý dữ liệu nặng) | ODF 24 Port hoặc 48 Port dạng khay trượt lắp Rack chuyên nghiệp. | Module quang SFP+ tốc độ 10Gbps hỗ trợ tính năng chẩn đoán lỗi DDM từ xa. | Dây nhảy quang cao cấp Multi-mode OM4 đầu kết nối LC-LC vỏ LSZH. | Cặp Switch Core Layer 3 cấu hình High-Availability + Switch Access PoE+. | Cao - Đắt xắt ra miếng. Đáp ứng lưu lượng Concurrent Users khổng lồ, sẵn sàng cho hạ tầng Wi-Fi 6/Wi-Fi 7. |
Hạ tầng thiết bị quang đòi hỏi một quy trình lắp đặt có tính chuyên môn cao. Sau khi đã chọn mua đúng thiết bị chất lượng tại thietbiquang.net, quy trình triển khai lớp vật lý cần tuân thủ nghiêm ngặt các bước sau:

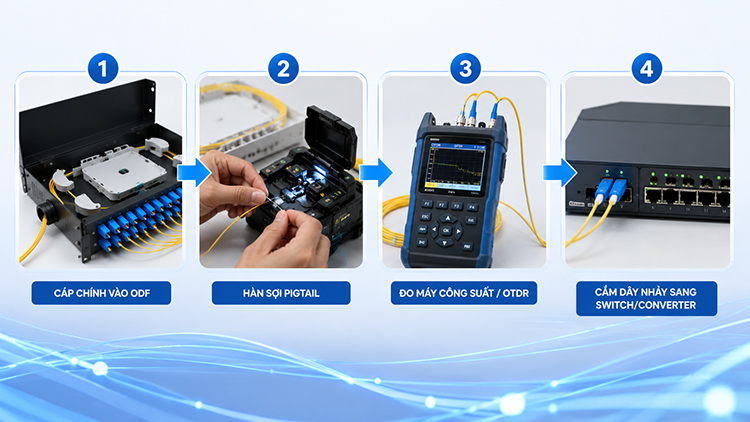

[ Cáp chính vào ODF ] ---> [ Hàn sợi Pigtail ] ---> [ Đo máy công suất / OTDR ] ---> [ Cắm dây nhảy sang Switch/Converter ]
- Hàn quang cố định: Sợi cáp quang trục chính sau khi tuốt vỏ phải được cố định chặt vào khung cơ học của ODF. Lõi sợi quang được hàn nối với sợi đuôi chuột (Pigtail) bằng máy hàn cáp quang phóng hồ quang tự động. Mối hàn phải được bảo vệ bằng ống co nhiệt và xếp gọn gàng vào khay đặt mối hàn, tránh bị vặn xoắn gây gãy gập ngầm.
- Vệ sinh bề mặt tiếp xúc (Connector): Đây là bước cực kỳ quan trọng nhưng hay bị bỏ qua. Bụi bẩn bám trên đầu dây nhảy quang có kích thước tính bằng micromet, mắt thường không nhìn thấy được nhưng có thể làm tăng suy hao tín hiệu lên từ 1dB đến 3dB, hoặc làm xước thấu kính bên trong Module quang. Kỹ thuật viên bắt buộc phải dùng bút lau quang chuyên dụng hoặc giấy lau tẩm cồn isopropyl để làm sạch đầu cáp trước khi cắm vào thiết bị.
- Đo kiểm nghiệm thu (Testing): Sử dụng máy đo công suất quang (Power Meter) để kiểm tra độ suy hao toàn tuyến. Đối với hệ thống mạng văn phòng lớn, thietbiquang.net khuyến nghị nghiệm thu bằng máy đo OTDR. Máy sẽ xuất biểu đồ kỹ thuật chi tiết, chứng minh các mối nối đạt chất lượng tiêu chuẩn (suy hao < 0.2dB trên mỗi mối hàn) trước khi chính thức đưa hệ thống mạng doanh nghiệp vào khai thác vận hành.
Một hệ thống cáp quang văn phòng hoàn hảo là sự kết hợp đồng bộ của các thiết bị phần cứng chất lượng cao. Đầu tư đúng mức vào hộp phối quang ODF dày dặn, bộ chuyển đổi quang điện đúng tốc độ Gigabit, Switch mạng hỗ trợ cổng quang linh hoạt và hệ thống dây nhảy quang chuẩn vỏ LSZH an toàn chống cháy chính là chiếc chìa khóa vàng mở ra không gian làm việc số hóa mượt mà, loại bỏ hoàn toàn bài toán nghẽn mạng giờ cao điểm cho doanh nghiệp.
Tại thietbiquang.net, chúng tôi tự hào là đơn vị uy tín hàng đầu cung ứng trọn gói giải pháp vật tư và thiết bị quang chính hãng tại Việt Nam. Toàn bộ các cấu phần thiết bị do chúng tôi phân phối đều cam kết đạt tiêu chuẩn kỹ thuật khắt khe, đầy đủ chứng chỉ chất lượng và nguồn gốc xuất xứ (CO, CQ), đi cùng chính sách bảo hành dài hạn từ nhà sản xuất.
Hãy liên hệ ngay với đội ngũ chuyên gia hạ tầng của Hợp Nhất Group hôm nay để nhận được sự tư vấn giải pháp chi tiết, may đo thiết kế riêng biệt và nhận báo giá tối ưu nhất cho văn phòng của bạn.
