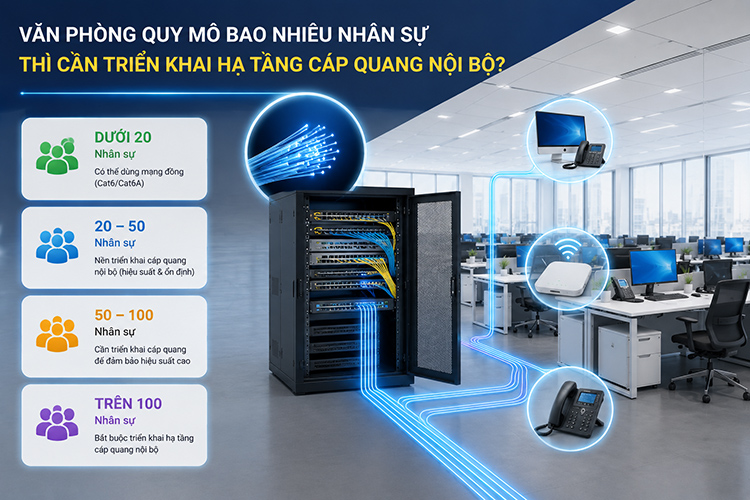

Quy mô văn phòng như nào cần triển khai hạ tầng cáp quang nội bộ?, Quy mô văn phòng nào cần triển khai cáp quang nội bộ?

Văn phòng quy mô bao nhiêu nhân sự thì cần triển khai hạ tầng cáp quang nội bộ?

Trong quá trình tư vấn và thiết kế giải pháp mạng doanh nghiệp, thietbiquang.net thường xuyên nhận được câu hỏi từ các nhà quản lý, giám đốc công nghệ (CTO) và chủ doanh nghiệp: "Văn phòng của tôi hiện có N nhân sự, liệu đã cần kéo cáp quang nội bộ chưa, hay cứ dùng cáp đồng LAN truyền thống cho rẻ và tiện?"

Sự băn khoăn này hoàn toàn hợp lý. Đầu tư vào hạ tầng viễn thông là bài toán cân bằng giữa chi phí hiện tại (CAPEX) và khả năng mở rộng trong tương lai (Scalability). Nhiều doanh nghiệp vì muốn tiết kiệm đã cố gắng "vắt kiệt" công suất của hệ thống cáp đồng, dẫn đến tình trạng mạng chập chờn, nghẽn băng thông vào giờ cao điểm, gây sụt giảm nghiêm trọng hiệu suất làm việc. Ngược lại, một số văn phòng quá nhỏ lại vội vã triển khai hệ thống quang trục chính phức tạp, dẫn đến lãng phí tài nguyên.

Vậy đâu là ngưỡng giới hạn về quy mô nhân sự, không gian kiến trúc và đặc thù dữ liệu để doanh nghiệp bắt buộc phải chuyển dịch sang hạ tầng cáp quang nội bộ? Bài viết này sẽ phân tích chi tiết dưới góc nhìn của chuyên gia giải pháp mạng.

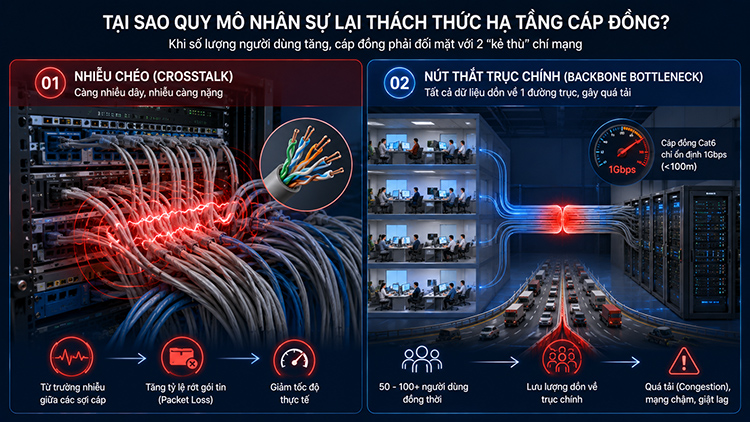

Tại sao quy mô nhân sự lại thách thức hạ tầng cáp đồng?

Để hiểu tại sao quy mô nhân sự tăng lên lại đòi hỏi thay đổi vật liệu truyền dẫn, chúng ta cần nhìn vào cách thức vận hành của dữ liệu lớp vật lý.

Cáp đồng (Cat6/Cat6A) truyền tải dữ liệu bằng tín hiệu điện dòng thấp. Khi số lượng nhân sự tăng lên, hai hiện tượng sau sẽ xuất hiện và tàn phá độ ổn định của mạng:

• Hiện tượng nhiễu chéo (Crosstalk): Khi bạn bó hàng chục, hàng trăm sợi cáp đồng chạy chung trong một máng cáp hẹp để đi về phòng server, từ trường phát ra từ sợi cáp này sẽ nhiễu sang sợi cáp bên cạnh. Nhân sự càng đông, số lượng dây cáp càng nhiều, hiện tượng nhiễu chéo càng nặng, làm tăng tỷ lệ rớt gói tin (Packet Loss) và giảm tốc độ thực tế.
• Áp lực lưu lượng tại trục chính (Backbone Bottleneck): Hãy tưởng tượng mỗi nhân sự là một phương tiện giao thông. Khi họ kết nối vào Switch tầng, luồng dữ liệu vẫn phân tán. Nhưng khi toàn bộ dữ liệu của tầng đó dồn về phòng Server trung tâm qua một đường cáp đồng trục chính, "nút thắt cổ chai" sẽ xuất hiện. Cáp đồng Cat6 thông thường chỉ chạy ổn định ở tốc độ 1Gbps ở khoảng cách dưới 100m. Khi có đồng thời 50-100 người cùng đẩy dữ liệu lên Cloud, họp trực tuyến, đường trục cáp đồng sẽ ngay lập tức rơi vào trạng thái quá tải (Congestion).

Các cột mốc quy mô nhân sự định hình nhu cầu cáp quang nội bộ

Số lượng nhân sự là thước đo trực quan nhất, nhưng nó phải đi kèm với yếu tố kiến trúc không gian của văn phòng. Dưới đây là bảng phân định các cột mốc quy mô tiêu chuẩn mà doanh nghiệp có thể đối chiếu:

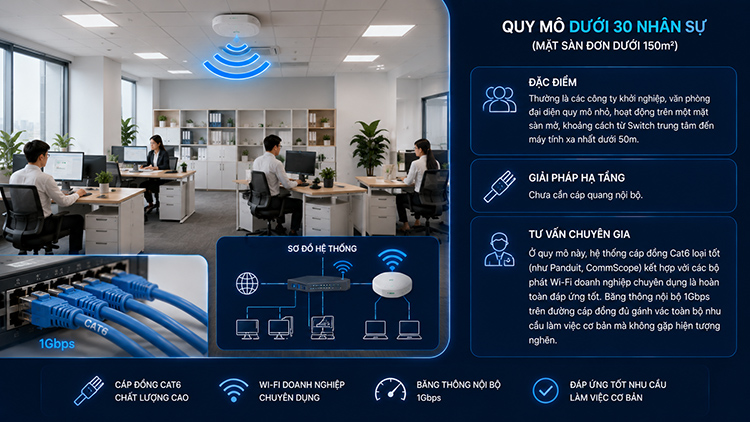

Quy mô dưới 30 nhân sự (Mặt sàn đơn dưới 150m²)

• Đặc điểm: Thường là các công ty khởi nghiệp, văn phòng đại diện quy mô nhỏ, hoạt động trên một mặt sàn mở, khoảng cách từ Switch trung tâm đến máy tính xa nhất dưới 50m.
• Giải pháp hạ tầng: Chưa cần cáp quang nội bộ.
• Tư vấn chuyên gia: Ở quy mô này, hệ thống cáp đồng Cat6 loại tốt (như Panduit, CommScope) kết hợp với các bộ phát Wi-Fi doanh nghiệp chuyên dụng là hoàn toàn đáp ứng tốt. Băng thông nội bộ 1Gbps trên đường cáp đồng đủ gánh vác toàn bộ nhu cầu làm việc cơ bản mà không gặp hiện tượng nghẽn.

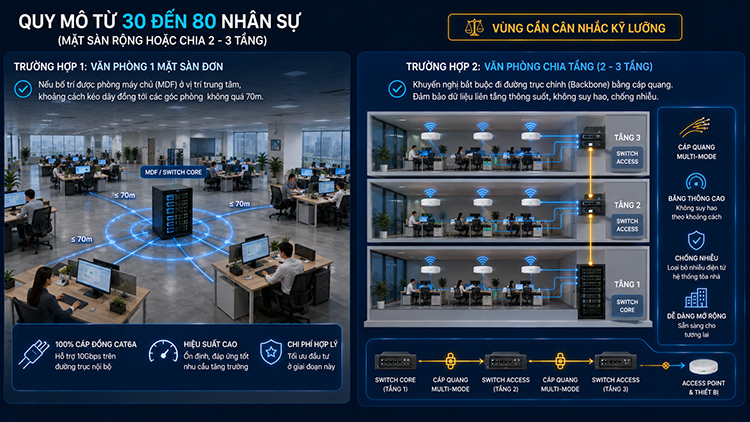

Quy mô từ 30 đến 80 nhân sự (Mặt sàn rộng hoặc chia 2 - 3 tầng)

• Đặc điểm: Doanh nghiệp bắt đầu bước vào giai đoạn tăng trưởng. Văn phòng có thể là một mặt sàn rộng trên 300m² hoặc chia thành 2 đến 3 tầng lầu.
• Giải pháp hạ tầng: Nằm trong vùng ranh giới (Vùng cần cân nhắc kỹ lưỡng).
• Tư vấn chuyên gia:

- Trường hợp 1 (Văn phòng 1 mặt sàn đơn): Nếu bố trí được phòng máy chủ (MDF) ở vị trí trung tâm, khoảng cách kéo dây đồng tới các góc phòng không quá 70m, doanh nghiệp vẫn có thể sử dụng 100% cáp đồng Cat6A để chạy tốc độ 10Gbps cho đường trục nội bộ.

- Trường hợp 2 (Văn phòng chia tầng): Mặc dù chỉ có 50-60 người, nhưng nếu chia làm 3 tầng lầu, chúng tôi khuyến nghị bắt buộc phải đi đường trục chính (Backbone) bằng cáp quang. Việc kéo một tuyến cáp quang Multi-mode từ Switch Core ở tầng mã nguồn lên Switch Access ở tầng 2 và tầng 3 sẽ đảm bảo luồng dữ liệu liên tầng thông suốt, không bị suy hao do khoảng cách đi dây trục đứng và loại bỏ hoàn toàn nhiễu từ hệ thống điện tòa nhà.

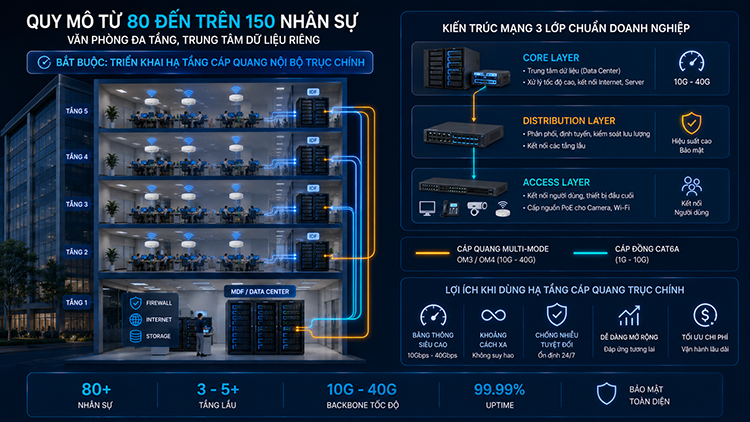

Quy mô từ 80 đến trên 150 nhân sự (Văn phòng đa tầng, trung tâm dữ liệu riêng)

• Đặc điểm: Khối lượng nhân sự lớn, văn phòng chiếm từ 3-5 tầng trở lên hoặc sở hữu một tòa nhà riêng. Nhu cầu tương tác dữ liệu nội bộ và truy cập Internet cực kỳ cao.
• Giải pháp hạ tầng: Bắt buộc phải triển khai hạ tầng cáp quang nội bộ trục chính.
• Tư vấn chuyên gia: Tại quy mô này, kiến trúc mạng bắt buộc phải phân lớp rõ ràng (Core Layer -> Distribution Layer -> Access Layer). Trục xương sống kết nối giữa các tầng lầu và kết nối trực tiếp vào các tủ mạng thành phần (IDF) bắt buộc phải sử dụng cáp quang Multi-mode OM3 hoặc OM4. Cáp đồng lúc này chỉ đóng vai trò là "mạch máu ngoại vi", đi từ tủ mạng của tầng tới từng bàn làm việc của nhân viên hoặc cấp nguồn PoE cho Camera IP và bộ phát Wi-Fi.

Ba tín hiệu kỹ thuật khẳng định bạn cần quang hóa hạ tầng ngay

Số lượng nhân sự chỉ là điều kiện cần. Điều kiện đủ để quyết định xuống tiền đầu tư hệ thống cáp quang nội bộ phụ thuộc vào mật độ và hành vi sử dụng dữ liệu của văn phòng đó. Nếu văn phòng của bạn có ít hơn 50 nhân sự nhưng xuất hiện 1 trong 3 tín hiệu sau, việc kéo cáp quang là không thể trì hoãn:

Tín hiệu 1: Đặc thù công việc xử lý dữ liệu nặng (Heavy Data)

Một văn phòng tài chính với 40 nhân viên chỉ gõ văn bản và làm Excel sẽ có nhu cầu băng thông khác hoàn toàn với một Digital Marketing Agency, một công ty thiết kế kiến trúc (3D CAD/BIM) hoặc một Studio sản xuất Game/Video chỉ có 20 nhân sự.

• Khi các kỹ sư, designer liên tục render video 4K, kéo thả các file source nặng hàng chục GB từ Server NAS nội bộ, một sợi cáp đồng trục chính sẽ rơi vào trạng thái nghẽn mạch ngay tức khắc.
• Giải pháp quang: Chuyển trục chính sang cáp quang Multi-mode OM4 với module quang 10G/40G sẽ giúp tốc độ truyền file nội bộ mượt mà như thao tác trên ổ cứng cục bộ.

Tín hiệu 2: Sự bùng nổ của thiết bị kết nối không dây (Wi-Fi Concurrency)

Doanh nghiệp có 80 nhân sự, nhưng thực tế số lượng thiết bị kết nối vào mạng (Concurrent Users/Devices) có thể lên tới hơn 200 thiết bị (mỗi người 1 laptop, 1 smartphone, cộng thêm hệ thống máy in, camera, thiết bị thông minh).

• Để gánh được lượng thiết bị này, văn phòng phải lắp đặt các bộ phát Wi-Fi 6 hoặc Wi-Fi 7 cao cấp. Các bộ phát này đòi hỏi đường truyền uplink về Switch trung tâm tối thiểu từ 2.5Gbps đến 10Gbps.
• Nếu đường trục từ Switch tầng về phòng Server chỉ là sợi cáp đồng 1Gbps cũ kỹ, thì dù bạn có mua bộ phát Wi-Fi đắt tiền đến đâu, mạng vẫn sẽ bị nghẽn ở nút thắt trục chính.

Tín hiệu 3: Khoảng cách kiến trúc vượt qua "bức tường giới hạn" 90 mét

Theo tiêu chuẩn quốc tế TIA/EIA-568, chiều dài tối đa cho một tuyến cáp đồng kết nối mạng (Permanent Link) là 90m (cộng thêm 10m dây nhảy ở hai đầu). Vượt quá khoảng cách này, xung điện của cáp đồng sẽ bị suy hao, gây ra hiện tượng chập chờn, lúc nhận mạng lúc không.

• Nếu văn phòng của bạn nằm trong một khuôn viên rộng lớn (ví dụ: văn phòng điều hành của một nhà xưởng, xí nghiệp tại KCN) nơi khoảng cách từ trung tâm ra các văn phòng vệ tinh, nhà kho lên tới 150m - 300m, cáp đồng hoàn toàn bất lực.
• Lúc này, cáp quang nhà xưởng hoặc cáp quang Single-mode OS2 là giải pháp duy nhất giúp nối liền khoảng cách với độ trễ tiệm cận bằng không.

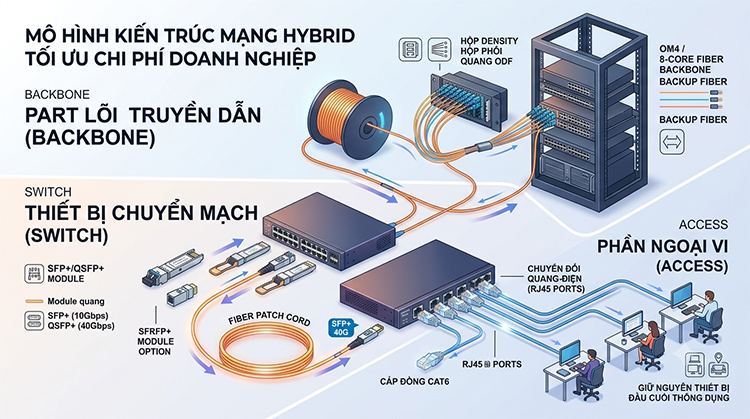

Mô hình kiến trúc mạng Hybrid tối ưu chi phí cho doanh nghiệp

Triển khai hạ tầng cáp quang nội bộ không có nghĩa là bạn phải vứt bỏ toàn bộ hệ thống cáp đồng và mua máy tính có cổng quang (vốn rất đắt đỏ). Giải pháp thiết kế chuyên nghiệp luôn là mô hình Hybrid (Lai): Quang làm trục xương sống - Đồng làm mao mạch.

hình nahr

Thành phần cấu tạo của mô hình Hybrid tiêu chuẩn:

- Phần lõi truyền dẫn (Backbone): Sử dụng cáp quang Multi-mode OM3 hoặc OM4 (thường đi cáp 4-core hoặc 8-core để dự phòng). Đầu cáp được đấu nối tập trung vào Hộp phối quang ODF lắp trên tủ Rack.

- Thiết bị chuyển mạch (Switch): Switch trung tâm (Switch Core) và Switch tầng phải tích hợp các cổng quang SFP+ (hỗ trợ tốc độ 10Gbps) hoặc QSFP+ (40Gbps). Doanh nghiệp chỉ cần cắm thêm Module quang và kết nối qua dây nhảy quang (Fiber Patch Cord) để thông mạch trục chính.

- Phần ngoại vi (Access): Từ Switch tầng, tín hiệu được chuyển đổi thành xung điện chuẩn qua các cổng RJ45 truyền thống, đi bằng cáp đồng Cat6 tới máy tính nhân viên. Đây là phương án vẹn cả đôi đường: vừa giải quyết tận gốc bài toán băng thông trục chính, vừa giữ nguyên được các thiết bị đầu cuối thông dụng của văn phòng.

Phân tích lợi nhuận khi chọn giải pháp quang cho văn phòng

Nhiều doanh nghiệp e ngại chi phí vật tư quang cao. Hãy cùng làm một phép toán so sánh kinh tế thực tế giữa việc cố chấp đi cáp đồng trục đứng và đầu tư cáp quang ngay từ đầu cho một văn phòng 3 tầng (khoảng 80 nhân sự):

Chi phí chênh lệch ban đầu cho hệ thống quang trục chính đối với văn phòng tầm trung thực chất chỉ tương đương với mức lương 1 tháng của một nhân sự cấp cao. Tuy nhiên, giá trị ổn định mà nó mang lại cho toàn bộ bộ máy vận hành trong suốt 10 năm là vô giá. Đây là khoản đầu tư "đắt sắt ra miếng".

Quy trình triển khai hạ tầng quang văn phòng đạt chuẩn

Để đảm bảo hệ thống cáp quang nội bộ hoạt động hoàn hảo, quy trình triển khai phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật lớp vật lý. Tại thietbiquang.net, chúng tôi luôn khuyến nghị quy trình 3 bước chuẩn hóa:

Bước 1: Khảo sát bán kính uốn cong và máng cáp

Sợi quang làm bằng thủy tinh, do đó nó có giới hạn về bán kính uốn cong (Bending Radius). Khi đi dây trong góc tường văn phòng hoặc đi vào tủ Rack, nếu kỹ thuật viên thi công non tay làm gập gãy sợi cáp, tín hiệu ánh sáng sẽ bị suy hao nghiêm trọng (Macro-bending) gây rớt gói tin liên tục.

Bước 2: Đấu nối ODF và sử dụng dây nhảy tiêu chuẩn

Tất cả các đầu cáp quang trục chính phải được bảo vệ trong hộp phối quang ODF vỏ thép sơn tĩnh điện. Dây nhảy quang kết nối từ ODF sang Switch nên sử dụng loại vỏ LSZH (Low Smoke Zero Halogen). Đây là tiêu chuẩn an toàn bắt buộc cho văn phòng hiện đại, đảm bảo khi xảy ra chập cháy điện, vỏ dây nhảy sẽ không sinh ra khói độc hại, bảo vệ tính mạng cho nhân sự trong tòa nhà.

Bước 3: Đo kiểm hai chiều bằng máy OTDR chuyên dụng

Sau khi hàn nối, hệ thống phải được nghiệm thu bằng máy đo phản xạ miền thời gian OTDR (Optical Time-Domain Reflectometer) hoặc máy đo công suất quang (Power Meter). Kết quả đo phải xuất thành biểu đồ kỹ thuật cụ thể, chứng minh độ suy hao trên toàn tuyến nằm trong ngưỡng an toàn (< 0.2dB cho mỗi mối hàn) mới tiến hành bàn giao đưa vào sử dụng.

Để trả lời ngắn gọn cho câu hỏi chủ đề: Văn phòng có quy mô từ 50-80 nhân sự trở lên hoặc phân chia từ 2-3 tầng lầu trở lên chính là "điểm chạm" bắt buộc phải triển khai hạ tầng cáp quang nội bộ cho đường trục chính. Đối với các văn phòng có đặc thù xử lý dữ liệu nặng như công ty công nghệ, đồ họa, marketing, con số này có thể hạ xuống dưới 30 nhân sự.
