Hiện nay, các trung tâm dữ liệu (Data Center - DC) đang phải đối mặt với áp lực vận hành chưa từng có. Hệ thống không chỉ đòi hỏi năng lực tính toán vượt trội mà còn yêu cầu một hệ thống mạng lõi có tốc độ truyền tải cực cao, độ trễ tiệm cận mức bằng không và khả năng mở rộng linh hoạt.
Trong khi năng lực của chip xử lý và thiết bị lưu trữ tăng theo cấp số nhân, thì hạ tầng cáp cấu trúc (Structured Cabling) lại trở thành "nút thắt cổ chai" (Bottleneck).Khi nâng cấp hệ thống lên băng thông 40G/100G/400G thậm chí là 800G, việc quản lý hàng ngàn sợi cáp quang truyền thống trong một không gian tủ Rack giới hạn biến thành một "cơn ác mộng" thực sự, gây cản trở dòng khí lưu thông và làm tăng nguy cơ gián đoạn hệ thống.
Để giải quyết triệt để những thách thức này, hạ tầng cáp quang mật độ cao (High-Density Fiber Infrastructure) đã ra đời và trở thành tiêu chuẩn bắt buộc cho các Data Center hiện đại. Bài viết này, sẽ phân tích sâu các khía cạnh kỹ thuật, mô hình kiến trúc và giải pháp tối ưu nhất cho hệ thống này.

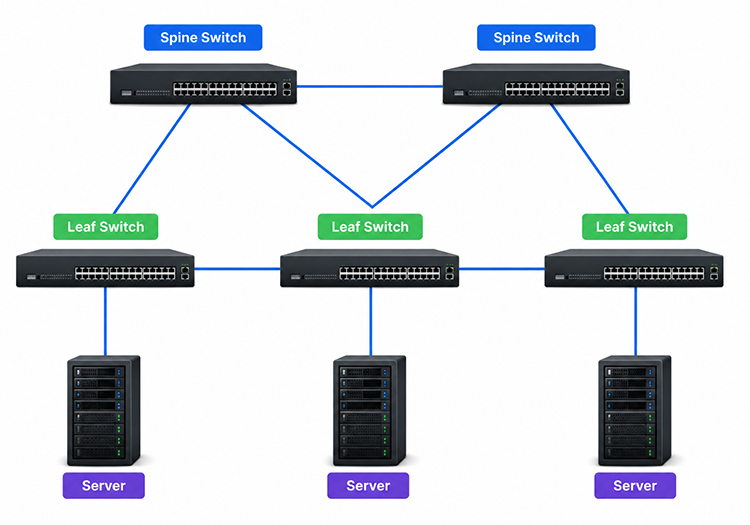

Mạch xương sống của Data Center hiện đại không còn chỗ cho các kết nối 1G hay 10G truyền thống ở tầng Core và Leaf-Spine. Sự dịch chuyển sang kiến trúc mạng phẳng (Spine-Leaf Architecture) đòi hỏi các kết nối tốc độ cao cấu hình từ 40G, 100G đến 400G.
Ở các tốc độ cũ (1G/10G), chúng ta sử dụng kết nối 2 lõi sợi quang (1 truyền - Tx, 1 nhận - Rx). Tuy nhiên, để đạt được tốc độ 40G hay 100G thông qua module quang QSFP+, QSFP28 bằng công nghệ truyền thống đòi hỏi tần số điều chế cực cao, đẩy chi phí sản xuất linh kiện lên rất đắt đỏ.
Giải pháp kinh tế và kỹ thuật tối ưu nhất là Truyền dẫn song song (Parallel Optics) hoặc Gộp bước sóng (WDM). Ví dụ, chuẩn 40GBASE-SR4 sử dụng 8 lõi sợi quang (4 Tx và 4 Rx), mỗi lõi truyền tốc độ 10Gbps. Tương tự, chuẩn 100GBASE-SR4 sử dụng 8 lõi sợi quang với tốc độ 25Gbps mỗi lõi. Đối với cấu trúc 400G (sử dụng module QSFP-DD), hệ thống có thể cần đến 16 hoặc 32 lõi sợi quang chạy song song hoặc kết hợp công nghệ điều chế mã PAM4.
Trong giao dịch tài chính tần số cao, xử lý dữ liệu đám mây hoặc tính toán hiệu năng cao (HPC), một mili-giây trễ có thể gây tổn thất hàng triệu USD. Độ trễ mạng không chỉ đến từ cấu hình thiết bị định tuyến (Software/Hardware switching lag) mà còn bị ảnh hưởng bởi tầng vật lý:
Mỗi một đơn vị không gian tủ Rack (1U = 1.75 inch) trong Data Center đều được tính bằng chi phí đầu tư rất lớn (CAPEX) và chi phí vận hành (OPEX). Việc lãng phí không gian tủ Rack chỉ để chứa các khay phối quang (ODF) cồng kềnh là điều không thể chấp nhận được.

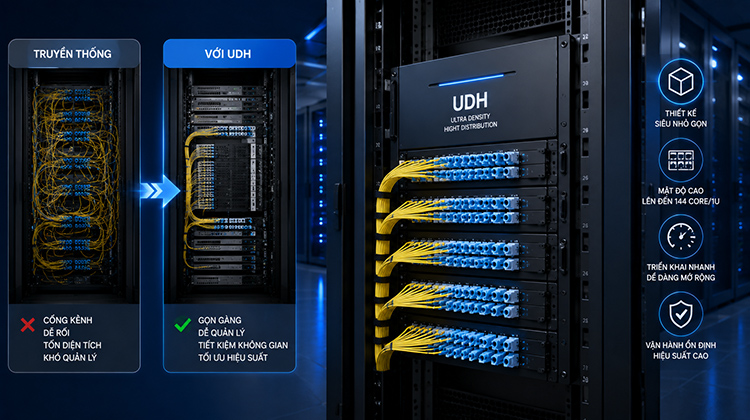

Hạ tầng quang mật độ cao ứng dụng các thiết bị đầu cuối được thiết kế module hóa tối đa. So với các tủ ODF truyền thống 1U chỉ chứa được 24 đến 48 cổng LC Single/Duplex, các hộp phối quang chuyên dụng High-Density (HD) hoặc Ultra High-Density (UHD) hiện nay có thể:

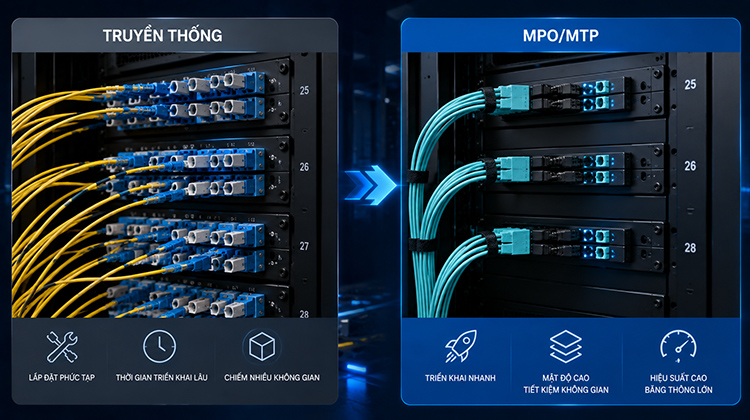

Để đạt được mật độ này, việc sử dụng các đầu nối đơn lẻ như SC, FC, hay kể cả LC truyền thống làm cáp trục chính (Backbone) là bất khả thi. Công nghệ MPO/MTP (Multi-fiber Push On) chính là chìa khóa.
Một đầu nối MPO/MTP có kích thước chỉ tương đương với một đầu nối chuẩn SC nhưng chứa bên trong 12, 24, 48 hoặc thậm chí 72 lõi sợi quang xếp liền kề nhau.
Nếu bạn từng bước vào một phòng máy Data Center cũ, bạn sẽ dễ dàng bắt gặp những "búi nhện" cáp quang màu vàng, màu cam đè nặng lên nhau ở phía sau tủ Rack. Tình trạng này không chỉ gây mất thẩm mỹ mà còn tiềm ẩn những rủi ro cực kỳ nghiêm trọng về mặt vận hành.
Rủi ro từ việc quản lý cáp kém:
- Gãy gập sợi quang (Microbending/Macrobending): Áp lực từ trọng lượng của những bó cáp lớn đè lên nhau dễ làm các sợi cáp bên dưới bị uốn cong quá bán kính cho phép, gây suy hao nghiêm trọng hoặc đứt gãy lõi thủy tinh ngầm.
- Cản trở luồng khí làm mát (Airflow Blockage): Khối lượng cáp quá lớn chiếm hết không gian của máng cáp và phần sau tủ Rack sẽ chặn đứng luồng khí nóng thoát ra từ Server/Switch (Hot Aisle) và luồng khí lạnh đi vào (Cold Aisle). Điều này ép hệ thống làm mát điều hòa phòng máy (CRAC) phải hoạt động bù công suất, gây lãng phí điện năng khổng lồ và làm giảm tuổi thọ thiết bị phần cứng.
- Khó khăn khi bảo trì và xử lý sự cố (Troubleshooting): Khi một đường truyền gặp sự cố, việc tìm kiếm và cô lập một sợi cáp lỗi trong "ma trận" hàng nghìn sợi cáp đơn lẻ là một thử thách tốn thời gian, kéo dài thời gian chết của hệ thống (Down-time).

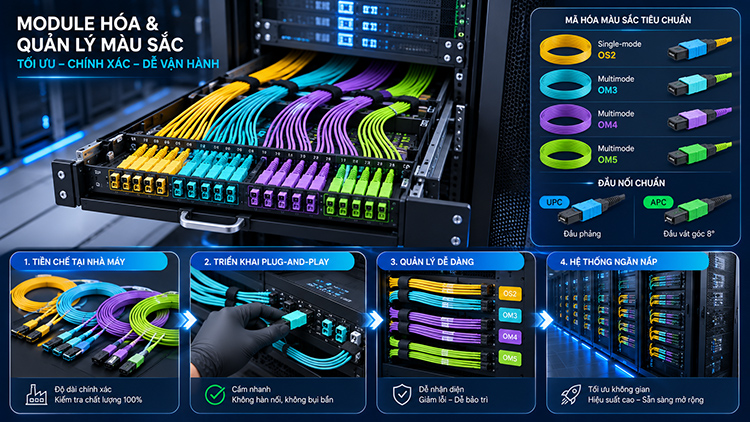

Hạ tầng High-Density giải quyết triệt để bài toán này nhờ vào phương pháp tiếp cận Cáp cấu trúc tiền chế (Pre-terminated Cabling). Toàn bộ hệ thống cáp trục chính (Trunk cable MPO/MTP) và cáp nhánh (Harness/Breakout cable) đều được bấm đầu sẵn tại nhà máy với độ dài được tính toán chính xác tuyệt đối theo thiết kế 3D của Data Center.
Để xây dựng một hạ tầng quang High-Density đạt chuẩn E-E-A-T (Chuyên môn - Kinh nghiệm - Uy tín - Tin cậy) cho một Trung tâm dữ liệu, chúng ta cần đi sâu vào việc lựa chọn các giải pháp công nghệ vật lý cụ thể:

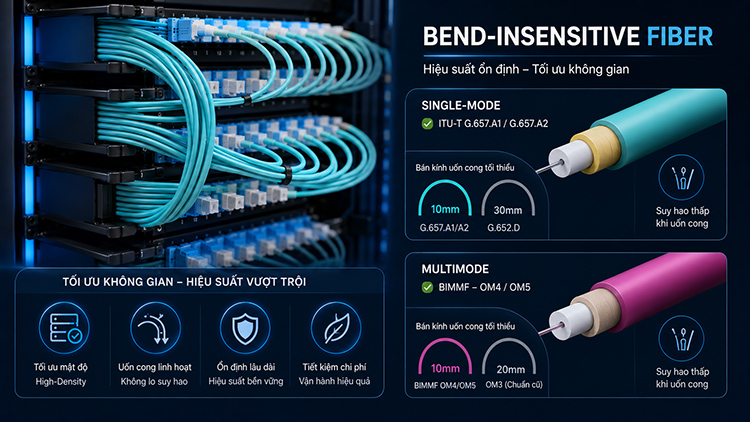

Trong không gian High-Density, các sợi cáp nhánh (Patch cord) bị uốn nắn, định tuyến qua các khay quản lý góc hẹp là điều không thể tránh khỏi. Do đó, việc lựa chọn sợi quang chống cong gãy là bắt buộc:
Đây là trái tim của hệ thống phân phối quang tại tủ Rack. Các module này thực hiện nhiệm vụ nhận đường cáp trục chính MPO (12 hoặc 24 core) ở mặt sau và phân rã thành các cổng LC Duplex ở mặt trước để kết nối vào thiết bị Switch/Server.
Suy hao chèn (Insertion Loss) Ultra-Low Loss (le 0.35 dB cho MPO; le 0.1 dB cho LC) Đảm bảo tổng quỹ suy hao đường truyền (Link Budget) cực thấp, cho phép kết nối qua nhiều tầng Patch Panel mà không cần bộ kích thích tín hiệu, tối ưu cho mạng 400G.
Kiểu Phân Cực (Polarity) Chuẩn hóa theo Phương pháp A, B, hoặc C (Tiêu chuẩn TIA-568) Đảm bảo tính nhất quán của luồng phát (Tx) từ thiết bị đầu này luôn đi chính xác vào luồng nhận (Rx) của thiết bị đầu kia trên toàn bộ hệ thống mạch phức tạp.
Loại Đầu Nối Chuyên Dụng MTP US Conec (Phiên bản cao cấp của MPO) Giảm thiểu độ lệch trục của các lõi sợi thủy tinh khi tiếp xúc, nâng cao độ bền số lần cắm rút lên gấp nhiều lần.
Để tối ưu hóa không gian bên trong đường ống máng cáp (Cable Tray/Trunking), các nhà sản xuất đã phát triển dòng cáp quang sử dụng cấu trúc Rollable Ribbon (Băng quang có thể cuộn lại) kết hợp vỏ bọc siêu mỏng. Công nghệ này cho phép ép một số lượng lõi quang cực lớn (ví dụ 144, 288 hoặc 576 core) vào trong một đường kính sợi cáp nhỏ bằng một nửa so với công nghệ ống lỏng (Loose tube) truyền thống, giúp tăng mật độ chứa cáp của hệ thống máng dẫn lên tới gấp đôi.

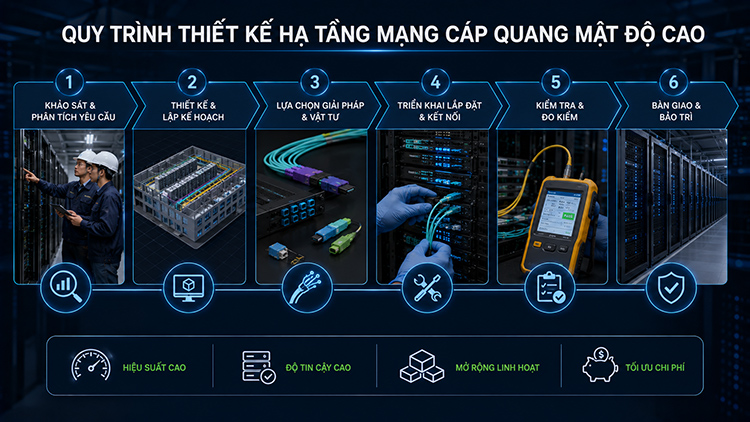

Hạ tầng mạng High-Density có tính nhạy cảm rất cao; một sai sót nhỏ trong thiết kế hoặc một hạt bụi bẩn bám vào đầu nối trong lúc thi công cũng có thể làm sập liên kết mạng tốc độ cao. Dưới góc độ giải pháp chuyên nghiệp từ thietbiquang.net, tôi khuyến nghị quy trình triển khai phải tuân thủ nghiêm ngặt 3 bước sau:
Ở tốc độ 100G/400G, ngưỡng suy hao chèn cho phép của toàn bộ tuyến cáp bị siết chặt lại, thường chỉ dao động trong khoảng 1.5 dB đến 1.9 dB.
• Thiết kế phải cộng tổng tất cả các điểm suy hao: suy hao của chiều dài sợi quang trên mỗi km + suy hao của các đầu nối MPO/MTP Cassette + suy hao của các đầu cắm Patch cord.
• Nếu tổng con số này vượt quá ngưỡng cho phép của Module quang thu phát (Transceiver), hệ thống mạng sẽ không thể thiết lập liên kết (Link-down) hoặc phát sinh lỗi bit liên tục. Do đó, bắt buộc phải lựa chọn thiết bị có thông số Ultra-Low Loss.
Hơn 85% các sự cố lỗi đường truyền mạng cáp quang trong Data Center có nguyên nhân xuất phát từ bề mặt đầu nối bị bẩn do bụi mịn, vân tay hoặc dầu mỡ. Với đầu nối đa lõi như MPO, khoảng cách giữa các lõi thủy tinh chỉ tính bằng micro-mét, một hạt bụi nhỏ có thể làm lệch toàn bộ bề mặt tiếp xúc của 12 lõi quang.
• Quy trình bắt buộc: Sử dụng kính hiển vi soi sợi quang chuyên dụng (Fiber Inspection Scope) để kiểm tra bề mặt sắt (Ferrule). Nếu phát hiện bẩn, phải sử dụng bút lau quang chuyên dụng (One-Click Cleaner) để làm sạch, kiểm tra lại bằng kính soi trước khi cắm vào cổng thiết bị.
Mặc dù hệ thống High-Density sử dụng cáp chống cong gãy, việc quản lý định tuyến đường đi của cáp (Cable Routing) vẫn phải tuân theo các máng dẫn hướng uốn cong (Slack Management Rings). Tuyệt đối không dùng dây rút nhựa (Zip tie) thắt quá chặt vào các bó cáp quang; thay vào đó, bắt buộc phải sử dụng dây cuốn Velcro dạng nhám vải để cố định cáp một cách nhẹ nhàng, bảo vệ cấu trúc lõi quang bên trong.
Hạ tầng cáp quang mật độ cao (High-Density) không chỉ đơn thuần là một giải pháp sắp xếp phần cứng ngăn nắp; đó là nền tảng xương sống quyết định sự thành bại trong cuộc đua hiệu năng và tốc độ của các Trung tâm dữ liệu hiện đại. Việc chuyển dịch từ hệ thống cáp truyền thống sang giải pháp module hóa MPO/MTP giúp giải quyết triệt để bài toán băng thông khổng lồ, giải phóng không gian tủ Rack quý giá, tối ưu hệ thống làm mát và đưa thời gian triển khai, bảo trì về mức tối thiểu.
Khi thiết kế một Data Center có tầm nhìn dài hạn từ 10 - 20 năm, việc lựa chọn một giải pháp cáp cấu trúc mật độ cao toàn diện, đồng bộ chất lượng cao chính là khoản đầu tư thông minh nhất để hệ thống luôn sẵn sàng đón đầu các làn sóng công nghệ tiếp theo như 800G hay AI siêu máy tính.
Hợp Nhất Group là đơn vị chuyên tư vấn giải pháp, thiết kế hệ thống và cung cấp thiết bị vật tư mạng cáp quang chuyên dụng cho các trung tâm dữ liệu, doanh nghiệp và hạ tầng viễn thông hàng đầu tại Việt Nam. Toàn bộ sản phẩm khay ODF High-Density, Module Cassette MTP/MPO Ultra-Low Loss và cáp quang tiền chế của chúng tôi đều đạt các tiêu chuẩn quốc tế nghiêm ngặt nhất, cam kết đem lại sự tin cậy tuyệt đối (E-E-A-T) cho công trình của bạn.
Hãy liên hệ ngay với đội ngũ kỹ sư giải pháp của chúng tôi để được hỗ trợ khảo sát, lập bảng tính toán quỹ suy hao quang và thiết kế hệ thống cáp cấu trúc tối ưu nhất cho phòng máy của bạn.
