Xu Hướng hạ tầng cáp quang FTTH cho tòa nhà chung cư và khu đô thị thông minh

Trong kỷ nguyên của Internet vạn vật (IoT), dữ liệu lớn (Big Data) và trí tuệ nhân tạo (AI), khái niệm về một căn hộ chung cư hay một khu đô thị không còn gói gọn trong không gian bê tông cốt thép. Người mua nhà hiện đại đòi hỏi một hệ sinh thái sống thông minh, nơi mọi kết nối phải diễn ra trong tích tắc, các tiện ích an ninh hoạt động mượt mà và không có độ trễ.

Đóng vai trò như "hệ mạch máu" truyền dẫn toàn bộ các tiện ích đó chính là Hạ tầng viễn thông băng rộng. Đối với các chủ đầu tư (CĐT), ban quản lý (BQL) và các kỹ sư tư vấn thiết kế, việc xây dựng một Giải pháp cáp quang FTTH (Fiber to the Home - Cáp quang đến tận căn hộ) toàn diện, có tính mở rộng cao và giải quyết triệt để bài toán chia sẻ hạ tầng cho các nhà mạng (Viettel, VNPT, FPT), đồng thời tích hợp sâu với hệ thống an ninh (CCTV, Intercom) đang là một bài toán sống còn để nâng tầm giá trị dự án.

Hiểu về giải pháp cáp quang FTTH trong khu đô thị thông minh

Để hiểu đúng tầm quan trọng, chúng ta cần nhìn FTTH dưới góc độ của một chuyên gia giải pháp. FTTH không đơn thuần là việc kéo một sợi cáp quang vào nhà để người dùng lướt mạng. Trong cấu trúc đô thị thông minh (Smart City), FTTH là nền tảng của tầng vật lý (Physical Layer) trong mô hình kiến trúc hạ tầng.

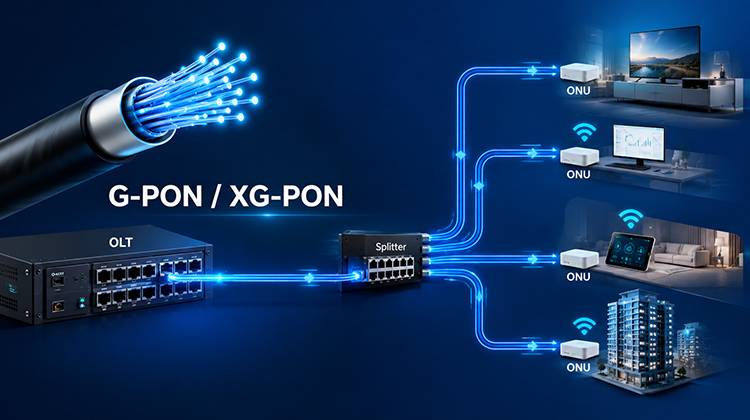

Tại sao công nghệ cáp quang G-PON/XG-PON lại là cốt lõi?

Hiện nay, Giải pháp cáp quang FTTH tối ưu cho các tòa nhà và khu đô thị lớn đều dựa trên công nghệ mạng quang thụ động GPON (Gigabit Passive Optical Network) hoặc các thế hệ tiếp theo như XG-PON và XGS-PON.

• Băng thông bất đối xứng và đối xứng cao: Khả năng đáp ứng tốc độ tải xuống (Download) lên tới 2.5 Gbps và tải lên (Upload) 1.25 Gbps (đối với GPON), và lên đến 10 Gbps đối với XGS-PON. Điều này đảm bảo việc truyền tải mượt mà các luồng dữ liệu nặng như Video 4K/8K, dữ liệu camera an ninh độ phân giải cao và các ứng dụng Cloud.
• Tiết kiệm không gian kỹ thuật: Nhờ nguyên lý chia tách quang thông qua các bộ chia thụ động (Optical Splitter - từ 1:8, 1:32 đến 1:64), hệ thống giảm thiểu tối đa số lượng sợi quang trục chính (Backbone). Điều này giải quyết bài toán hẹp hộp kỹ thuật (Riser) tại các tòa nhà cao tầng – một điểm đau kinh niên của các công trình cũ.
• Chi phí vận hành (OPEX) thấp: Do các thiết bị chia tách trên trục đường truyền hoàn toàn là thiết bị thụ động (không cần cấp nguồn điện), hệ thống giảm thiểu nguy cơ cháy nổ, không phụ thuộc vào nguồn điện lưới tại các tầng và tối ưu hóa chi phí bảo trì cho BQL tòa nhà.

Giải quyết bài toán độc quyền và chia sẻ hạ tầng cho các nhà mạng

Một trong những xung đột lớn nhất tại các tòa nhà chung cư trước đây là tình trạng "độc quyền nhà mạng". Khi một đơn vị viễn thông độc quyền cung cấp dịch vụ, cư dân mất quyền lựa chọn, dẫn đến chất lượng dịch vụ không đảm bảo và gây bức xúc dư luận, ảnh hưởng trực tiếp đến uy tín của Chủ đầu tư.

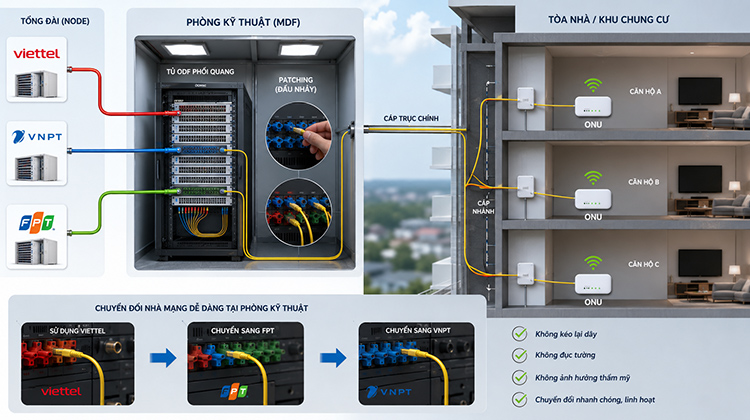

Giải pháp kỹ thuật, Hạ tầng quang dùng chung (Shared Infrastructure)

Giải pháp tối ưu hiện nay là Chủ đầu tư hoặc Đơn vị đầu tư hạ tầng (pháp nhân có giấy phép) sẽ xây dựng toàn bộ hệ thống cáp trục chính, tủ phối quang ODF (Optical Distribution Frame), và hệ thống cáp nhánh đến tận căn hộ theo mô hình Mở (Open Access Network).

Hinh ảnh

• Tại phòng kỹ thuật trung tâm (MDF): Các nhà mạng lớn như Viettel, VNPT, FPT sẽ kéo cáp từ tổng đài (Node) của họ vào và đấu nối tập trung tại tủ ODF phối cáp của tòa nhà.
• Cơ chế đấu nhảy (Patching): Khi cư dân căn hộ A muốn sử dụng mạng của Viettel, kỹ thuật viên chỉ cần thực hiện một thao tác đấu nhảy (Patch cord) đơn giản từ cổng của Viettel sang cổng cáp trục dẫn đến căn hộ A tại phòng kỹ thuật. Nếu tháng sau cư dân muốn đổi sang FPT hoặc VNPT, việc chuyển đổi hoàn toàn thực hiện tại phòng kỹ thuật mà không cần kéo lại dây, không đục tường, không làm ảnh hưởng đến thẩm mỹ kiến trúc tòa nhà.

Lợi ích đa tầng từ giải pháp dùng chung

• Đối với CĐT: Nâng cao giá trị bất động sản, tòa nhà đạt chuẩn "Smart" và tuân thủ nghiêm ngặt các quy định của Bộ Thông tin & Truyền thông (như Thông tư 03/2020/TT-BTTTT về quy chuẩn kỹ thuật quốc gia về hạ tầng kỹ thuật viễn thông thụ động trong tòa nhà).
• Đối với Cư dân: Tự do lựa chọn nhà mạng, hưởng mức giá cạnh tranh và chất lượng dịch vụ tốt nhất.
• Đối với Nhà mạng: Giảm thiểu chi phí đầu tư ban đầu (CAPEX) vào từng tòa nhà, rút ngắn thời gian triển khai dịch vụ cho khách hàng.

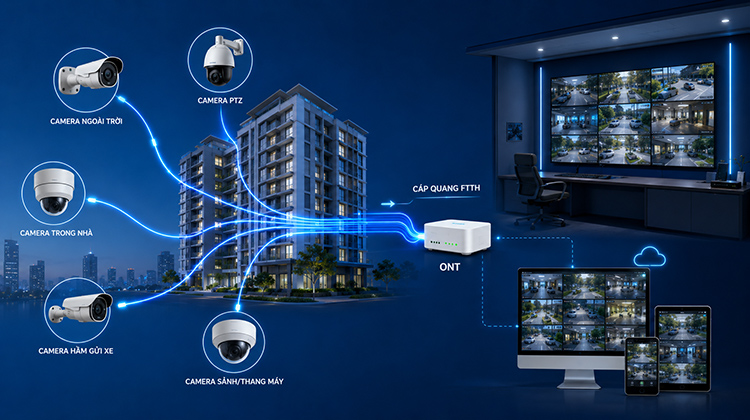

Tích hợp hệ thống an ninh Camera giám sát CCTV trên nền tảng FTTH

Hệ thống CCTV tại các khu đô thị thông minh đòi hỏi độ bao phủ lớn, từ sảnh, hành lang, thang máy cho đến các góc khuất ngoài trời, bãi đỗ xe. Việc chạy cáp đồng trục truyền thống hay cáp mạng LAN (Cat5e/Cat6) bị giới hạn khắt khe về khoảng cách (dưới 100 m). FTTH chính là lời giải cốt lõi.

Kiến trúc tích hợp mạng LAN/WAN quang cho CCTV

Thay vì xây dựng một mạng cáp riêng biệt cho camera, hệ thống CCTV IP sẽ được tích hợp chung vào hạ tầng quang thụ động thông qua giải pháp POL (Passive Optical LAN) hoặc sử dụng các sợi quang dự phòng (Dark Fiber) trong trục cáp FTTH.

• Băng thông không giới hạn cho Video 4K/AI: Các camera thông minh hiện nay tích hợp nhận diện khuôn mặt, cảnh báo xâm nhập, đọc biển số xe đều yêu cầu luồng dữ liệu (Bitrate) rất cao và liên tục. Hạ tầng quang đảm bảo không có hiện tượng mất gói (Packet loss), giật hình hay trễ hình về phòng điều khiển trung tâm.
• Vượt qua giới hạn khoảng cách: Với các khu đô thị rộng hàng chục đến hàng trăm héc-ta, khoảng cách truyền dẫn từ camera ngoại vi về trung tâm có thể lên tới vài km. Cáp quang Single-mode trong Giải pháp cáp quang FTTH dễ dàng đáp ứng khoảng cách này với độ suy hao tín hiệu cực thấp (le 0.35 dB/km ở bước sóng 1310 nm).
• Khả năng chống nhiễu tuyệt đối: Cáp quang được làm từ sợi thủy tinh, hoàn toàn không dẫn điện. Vì vậy, hệ thống CCTV chạy trên nền FTTH miễn nhiễm 100% với các nguồn nhiễu điện từ (EMI) từ hộp kỹ thuật điện, hệ thống thang máy, và đặc biệt là giảm thiểu nguy cơ sét đánh lan truyền làm hỏng thiết bị đầu ghi trung tâm (NVR).

Đồng bộ hệ thống chuông cửa thông minh

Hệ thống Intercom trong các đô thị thông minh hiện đại không còn là những nút bấm thoại analog đơn giản. Đó là hệ thống IP Intercom kết hợp hình ảnh HD, gọi thoại qua giao thức SIP, và quản lý ra vào (Access Control) đồng bộ.

Cơ chế vận hành trên hạ tầng cáp quang FTTH

Mỗi căn hộ sẽ sở hữu một màn hình Intercom nội bộ (Indoor Station). Thiết bị này kết nối trực tiếp vào bộ chuyển đổi quang đầu cuối ONT (Optical Network Terminal) hoặc Switch tại căn hộ.

• Kết nối đa phương tiện gọi tầng: Khi có khách bấm gọi từ sảnh đón tiếp (Door Station), tín hiệu hình ảnh và âm thanh dạng gói tin IP sẽ theo đường cáp nhánh FTTH truyền về phòng điều khiển, kiểm tra quyền truy cập và chuyển trực tiếp lên màn hình căn hộ thông qua trục cáp quang tốc độ cao.
• Mở rộng tính năng kết nối Smartphone: Nhờ chạy trên nền tảng IP của hạ tầng FTTH, hệ thống Intercom có thể dễ dàng kết nối với hệ thống Cloud. Khi chủ nhà không có mặt tại căn hộ, cuộc gọi từ sảnh có thể chuyển tiếp thẳng đến ứng dụng trên điện thoại di động thông qua mạng 4G/5G, cho phép chủ nhà đàm thoại và mở cửa từ xa cho khách.
• Tích hợp quản lý tòa nhà (Smart Concierge): BQL tòa nhà có thể gửi thông báo tiền điện, nước, lịch bảo trì trực tiếp từ phần mềm trung tâm xuống màn hình Intercom của từng căn hộ qua hạ tầng mạng dùng chung này một cách nhanh chóng và đồng loạt.

Thiết kế và mô hình triển khai thực tế giải pháp cáp quang FTTH

Là một chuyên gia tư vấn giải pháp, tôi khuyến nghị các Chủ đầu tư và đơn vị thiết kế cần tuân thủ nghiêm ngặt quy trình triển khai hạ tầng FTTH theo các tiêu chuẩn kỹ thuật hiện hành (như TCVN 10296:2014 về Cáp quang vào nhà thuê bao).

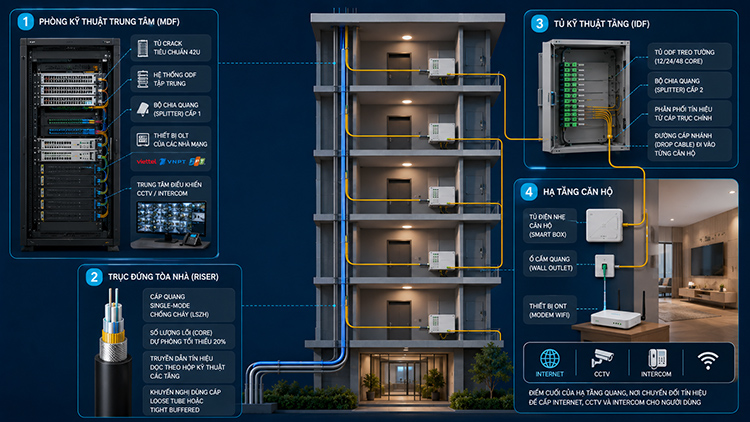

Mô hình phân rã thiết bị tiêu biểu trong tòa nhà

Phòng Kỹ thuật Trung tâm (MDF) Tủ Crack tiêu chuẩn 42U, Hệ thống ODF tập trung, Bộ chia Quang (Splitter) cấp 1. Nơi đặt thiết bị của các nhà mạng (OLT) và đầu nối trục cáp chính của tòa nhà. Tích hợp trung tâm điều khiển CCTV/Intercom.

Trục đứng tòa nhà (Riser) Cáp quang Single-mode chống cháy (LSZH), số lượng lõi (Core) dự phòng tối thiểu 20%. Truyền dẫn tín hiệu dọc theo hộp kỹ thuật các tầng. Khuyến nghị dùng cáp Loose Tube hoặc Tight Buffered tùy cấu trúc trục.

Tủ kỹ thuật tầng (IDF) Tủ ODF treo tường (12/24/48 Core), Bộ chia quang cấp 2. Phân phối tín hiệu từ cáp trục chính thành các đường cáp nhánh (Drop cable) đi vào từng căn hộ.

Hạ tầng căn hộ Tủ điện nhẹ căn hộ (Smart Box), Ổ cắm quang (Wall Outlet), Thiết bị ONT (Modem Wifi). Điểm cuối của hạ tầng quang, nơi chuyển đổi tín hiệu để cấp Internet, CCTV và Intercom cho người dùng.

Lưu ý cốt lõi khi thiết kế thi công:

- Tính toán suy hao công suất quang (Optical Link Budget): Đây là bước quan trọng nhất. Tổng suy hao của toàn mạch (bao gồm suy hao sợi quang, suy hao mối hàn, suy hao qua connector và đặc biệt là suy hao qua bộ chia Splitter - khoảng 15 - 17 dB cho bộ chia 1:32) phải nằm trong ngưỡng cho phép của thiết bị đầu cuối (thường là từ -8 dBm đến -27 dBm). Nếu không tính toán kỹ, tín hiệu sẽ bị suy hao vượt ngưỡng gây chập chờn hoặc mất kết nối hàng loạt.

- Đảm bảo bán kính uốn cong của cáp (Bending Radius): Sợi quang làm bằng thủy tinh, nếu thi công không đạt chuẩn, bẻ góc quá hẹp tại các hộp công tắc hoặc góc tường sẽ gây ra hiện tượng khúc xạ ánh sáng ra ngoài, làm tăng đột biến suy hao tín hiệu. Khuyến nghị sử dụng sợi quang chuẩn G.657.A1 hoặc G.657.A2 để tối ưu khả năng uốn cong trong không gian hẹp của căn hộ.

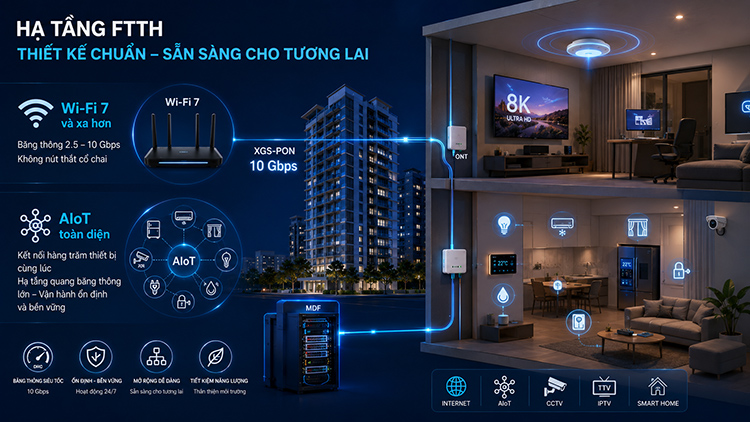

Tầm nhìn dài hạn, sẵn sàng cho công nghệ tương lai

Một giải pháp hạ tầng viễn thông xuất sắc là giải pháp không bị lạc hậu trong vòng 15 - 20 năm tới. Công nghệ thiết bị đầu cuối (Modem, Camera, Switch) có thể thay đổi sau mỗi 3 - 5 năm, nhưng hạ tầng cáp trục bên trong tường và hộp kỹ thuật thì không thể dễ dàng thay thế.

Hạ tầng FTTH thiết kế chuẩn hôm nay sẽ là nền tảng vững chắc để nâng cấp lên các công nghệ của tương lai:

• Hỗ trợ Wi-Fi 7 và xa hơn: Các bộ phát Wi-Fi thế hệ mới đòi hỏi băng thông đầu vào từ 2.5 Gbps đến 10 Gbps. Chỉ có hạ tầng cáp quang FTTH kết hợp XGS-PON mới không tạo ra nút thắt cổ chai (Bottleneck) cho hệ thống mạng nội bộ.
• Hệ sinh thái AIoT toàn diện: Khi mọi thiết bị gia dụng (tủ lạnh, điều hòa, rèm cửa, hệ thống đo đếm điện nước thông minh) đều kết nối IP, số lượng thiết bị kết nối (Connection Density) tại mỗi tòa nhà sẽ tăng lên gấp hàng chục lần. Hạ tầng quang với khả năng định tuyến và băng thông lớn là nền tảng duy nhất gánh vác được mật độ này.

Khuyến nghị từ chuyên gia tại Hợp Nhất Group

Giải pháp cáp quang FTTH dùng chung tích hợp CCTV và Intercom cho tòa nhà chung cư và khu đô thị thông minh không còn là một tùy chọn "thêm thắt" để làm marketing, mà là một kiến trúc hạ tầng bắt buộc. Việc đầu tư bài bản, đồng bộ hệ thống này ngay từ giai đoạn thiết kế cơ sở giúp Chủ đầu tư tối ưu hóa chi phí, tránh việc đục phá sửa chữa về sau, tuân thủ đúng pháp luật và mang lại trải nghiệm sống đẳng cấp, an tâm tuyệt đối cho cư dân.

Để triển khai thành công, các CĐT cần lựa chọn những đơn vị tư vấn thiết kế và cung cấp vật tư thiết bị mạng viễn thông (Tủ rack, cáp quang, ODF, thiết bị quang) có uy tín, năng lực thực tế và am hiểu sâu sắc về các quy chuẩn kỹ thuật tại Việt Nam.

Nếu bạn đang là Chủ đầu tư, đơn vị Thiết kế hoặc Nhà thầu cơ điện (M&E) đang tìm kiếm một giải pháp tối ưu hóa hạ tầng viễn thông và an ninh cho dự án của mình. Hãy để lại thông tin hoặc liên hệ với đội ngũ chuyên gia công nghệ của chúng tôi để nhận được các tài liệu thiết kế bản vẽ điển hình (Standard Details) và tính toán kỹ thuật chi tiết nhất.
