Trong một hệ thống mạng viễn thông hay trung tâm dữ liệu (Data Center), cáp quang trục chính giống như các đại lộ, còn dây nhảy quang (Patch cord) và dây hàn quang (Pigtail) chính là những "nút giao" quan trọng cuối cùng để đưa tín hiệu tới thiết bị.
Dù có vẻ ngoài khá giống nhau và cùng sử dụng công nghệ sợi thủy tinh, nhưng dây nhảy và dây hàn quang KCO có vai trò, cấu tạo và cách triển khai hoàn toàn khác biệt.
Việc nhầm lẫn giữa hai loại này không chỉ gây lãng phí ngân sách mà còn có thể dẫn đến sự cố hệ thống không đáng có. Bài viết này sẽ phân tích mọi khía cạnh chuyên môn giúp bạn trở thành chuyên gia trong việc lựa chọn thiết bị quang KCO.
Dây nhảy quang KCO là một đoạn sợi quang có chiều dài cố định (thường từ 1m, 3m, 5m đến hàng chục mét), cả hai đầu đều được đúc sẵn các đầu nối quang (Connector).
• Vai trò: Dùng để kết nối giữa hai thiết bị quang với nhau (ví dụ: từ Switch sang Converter) hoặc từ hộp phối quang ODF đến thiết bị đầu cuối.
• Đặc điểm nhận dạng: Luôn có 2 đầu nối. Vỏ dây thường dày (2.0mm hoặc 3.0mm) để chịu được việc cắm rút thường xuyên.
Dây hàn quang (hay còn gọi là dây đuôi lợn - Pigtail) là một đoạn sợi quang chỉ có duy nhất một đầu được bấm sẵn đầu nối, đầu còn lại để trống để chờ hàn nối.
• Vai trò: Dùng để hàn nối trực tiếp vào lõi của cáp quang trục chính thông qua máy hàn cáp quang. Sau khi hàn, đầu nối còn lại sẽ được cắm vào Adapter bên trong hộp phối quang ODF.

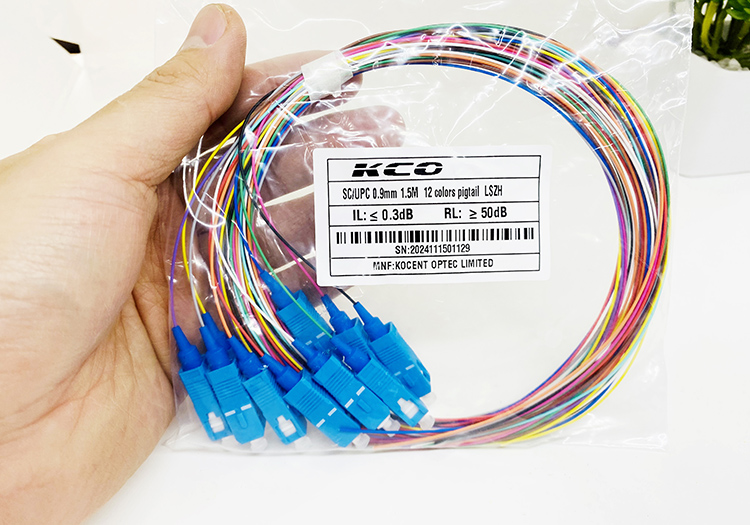

• Đặc điểm nhận dạng: Chỉ có 1 đầu nối. Dây thường rất mảnh (đường kính vỏ 0.9mm) để dễ dàng cuộn gọn trong khay hàn quang.

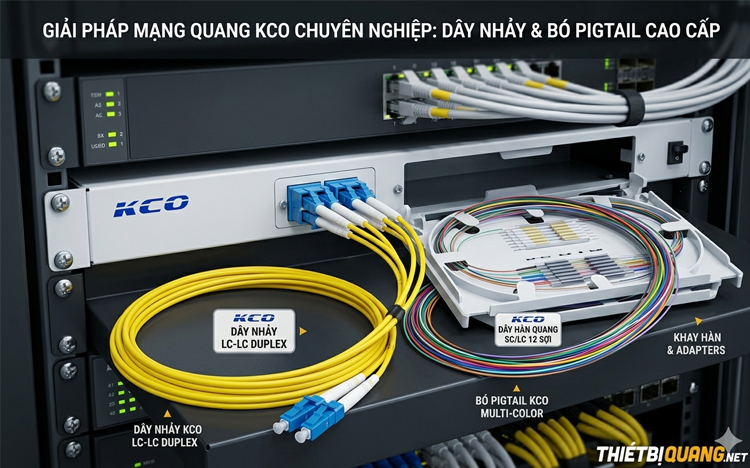

| Tiêu chí | Dây nhảy quang KCO | Dây hàn quang (Pigtail) KCO |
| Số lượng đầu nối | Có 2 đầu nối ở cả 2 phía. | Chỉ có 1 đầu nối ở 1 phía. |
| Đường kính dây | Thường là 2.0mm hoặc 3.0mm (có lớp vỏ bảo vệ dày). | Thường là 0.9mm (vỏ bọc chặt – Tight Buffer). |
| Mục đích sử dụng | Kết nối thiết bị với thiết bị hoặc ODF với thiết bị. | Kết nối cáp quang trục chính với ODF thông qua mối hàn. |
| Vị trí lắp đặt | Bên ngoài hộp ODF hoặc trong tủ Rack. | Nằm gọn bên trong hộp ODF (trong khay hàn). |
| Độ linh hoạt | Rất cao, dễ dàng thay thế, cắm rút. | Cố định, muốn thay thế phải cắt mối hàn và hàn lại. |
Hãng KCO cung cấp đầy đủ các chuẩn đầu nối quốc tế, đáp ứng mọi thiết bị mạng trên thị trường. Việc hiểu rõ các chuẩn này giúp bạn chọn đúng loại dây tương thích với thiết bị đang sử dụng.

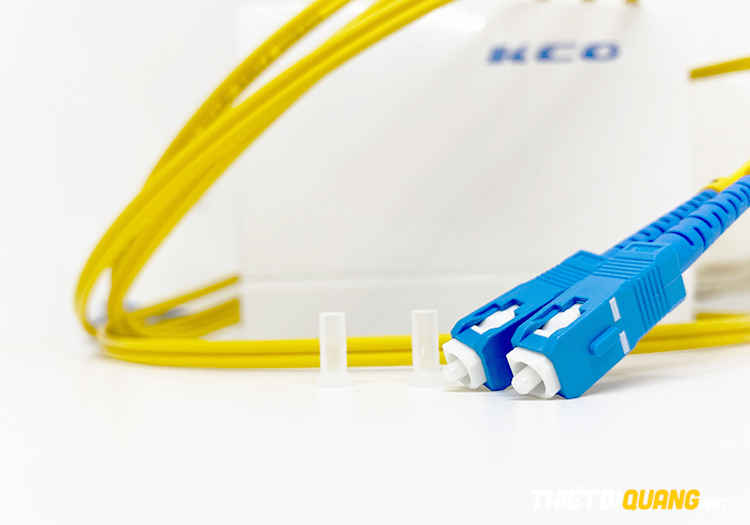

Đây là loại đầu nối phổ biến nhất hiện nay trong các hệ thống FTTH (Internet hộ gia đình) và các bộ chuyển đổi quang điện (Media Converter).
• Cơ chế: Cắm rút kiểu đẩy-kéo (Push-Pull).
• Ưu điểm: Chắc chắn, chịu được lực kéo tốt, dễ sử dụng.
LC có kích thước chỉ bằng một nửa SC, rất được ưa chuộng trong các hệ thống đòi hỏi mật độ cổng cao như Switch Cisco, HP hay các module quang SFP/SFP+.
• Cơ chế: Có lẫy giữ giống như đầu dây mạng RJ45.
• Ưu điểm: Tiết kiệm không gian, độ ổn định cực cao.
Loại đầu nối này có vỏ bằng kim loại và cơ chế cố định bằng ren xoáy.
• Cơ chế: Vặn ren
• Ưu điểm: Chống rung cực tốt. Thường dùng trong môi trường công nghiệp, viễn thông quân sự hoặc các thiết bị đo kiểm.
Nếu bạn để ý, đầu nối của KCO thường có hai màu đặc trưng: Xanh dương (UPC) và Xanh lá cây (APC). Đây không phải là màu sắc để trang trí mà là ký hiệu cho chuẩn màu bề mặt sợi thủy tinh.
Bề mặt đầu nối được màu phẳng nhưng có độ cong nhẹ để tăng diện tích tiếp xúc vật lý.
• Return Loss (Suy hao phản xạ): Khoảng -50dB.
• Ứng dụng: Dùng cho các mạng truyền dẫn dữ liệu thông thường (Ethernet, Data Center).
Bề mặt đầu nối được màu nghiêng một góc 8 độ.
• Return Loss: Cực tốt, lên tới -60dB hoặc -65dB.
• Tại sao phải màu nghiêng? Góc nghiêng 8 độ giúp các tia sáng phản xạ bị hắt ra ngoài lớp vỏ thay vì quay ngược lại nguồn phát.
• Ứng dụng: Bắt buộc cho hệ thống truyền hình cáp (CATV), tín hiệu video, mạng GPON tốc độ cao hoặc các khu vực có yêu cầu khắt khe về nhiễu tín hiệu.
Lưu ý chuyên gia: Tuyệt đối không cắm đầu UPC (Xanh dương) vào Adapter APC (Xanh lá) và ngược lại. Việc này sẽ tạo ra một khoảng trống không khí giữa hai đầu nối, gây suy hao cực lớn và có thể làm hỏng bề mặt sợi quang của thiết bị đắt tiền.

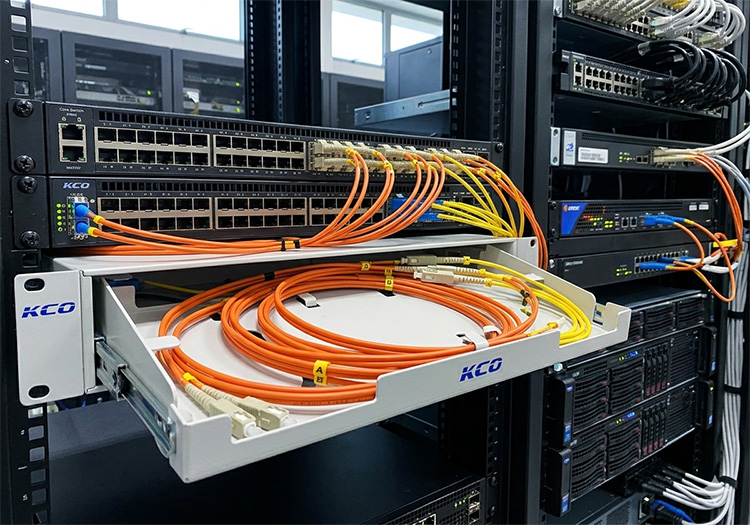

Hãng KCO sản xuất dây nhảy và dây hàn quang dựa trên các lõi sợi tiêu chuẩn toàn cầu:

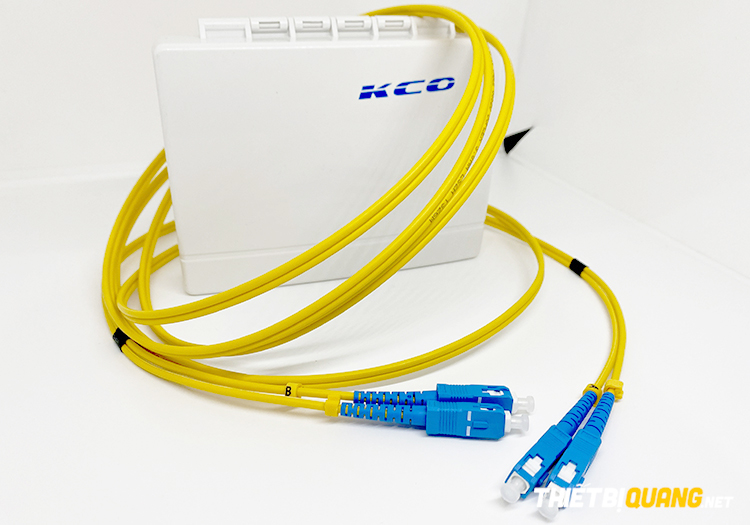

- Singlemode (9/125um): Vỏ dây thường có màu Vàng. Dùng cho truyền dẫn đi xa hàng chục km.
- Multimode OM2 (50/125um): Vỏ dây màu Cam. Dùng cho mạng LAN nội bộ tốc độ 1Gbps.

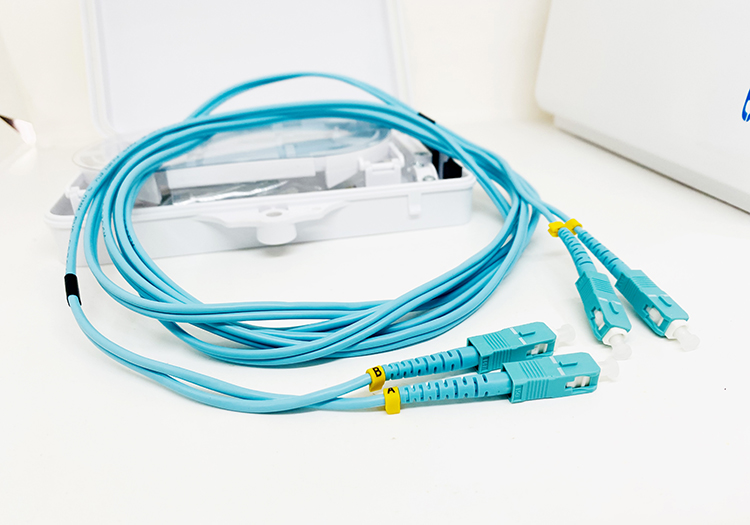

- Multimode OM3/OM4 (50/125um): Vỏ dây màu Xanh Aqua hoặc Tím. Dùng cho trung tâm dữ liệu tốc độ 10G, 40G, 100G.
Giữa hàng ngàn thương hiệu, KCO (KOCENT) khẳng định uy tín nhờ quy trình sản xuất nghiêm ngặt:
• Lõi sứ (Ferrule) chất lượng cao: KCO sử dụng lõi sứ Zirconia có độ chính xác cao, giúp căn chỉnh tâm sợi quang cực chuẩn, giảm thiểu suy hao chèn (Insertion Loss).
• Vỏ nhựa LSZH: Tất cả dây nhảy KCO đều sử dụng nhựa chống cháy, không sinh khói độc (Low Smoke Zero Halogen), đạt chuẩn an toàn cho các tòa nhà và trung tâm dữ liệu.
• Kiểm tra 100%: Mỗi sợi dây xuất xưởng đều đi kèm một "Test Report" riêng, ghi rõ chỉ số suy hao chèn và suy hao phản xạ.
• Độ bền cắm rút: Đầu nối KCO có khả năng chịu đựng trên 1000 lần cắm rút mà không làm thay đổi thông số kỹ thuật.
Cách hàn dây Pigtail KCO vào cáp quang
- Luồn ống co nhiệt vào dây pigtail trước.
- Sử dụng kìm tuốt sợi quang để bóc lớp vỏ 0.9mm.
- Làm sạch sợi quang bằng cồn 90 độ và giấy không bụi.
- Sử dụng dao cắt chính xác để cắt sợi quang.
- Đặt vào máy hàn và thực hiện hàn nhiệt với lõi cáp chính.
Bảo quản đầu nối dây nhảy quang
Các sự cố mạng quang xảy ra thì 90% đến từ việc đầu nối bị bẩn.
• Luôn đậy nắp bảo vệ (Dust cap) khi không sử dụng.
• Vệ sinh trước khi cắm: Sử dụng bút vệ sinh chuyên dụng hoặc giấy lau không bụi thấm cồn. Một hạt bụi nhỏ bằng 1 micromet cũng có thể chặn đứng tín hiệu ánh sáng.
Hỏi: Tôi có thể cắt đôi một sợi dây nhảy quang KCO để làm hai sợi dây hàn quang (pigtail) không?
Trả lời: Về mặt kỹ thuật là CÓ. Tuy nhiên, dây nhảy thường có vỏ dày (2.0mm/3.0mm), trong khi khay hàn trong ODF thường thiết kế cho dây 0.9mm. Nếu bạn cắt dây nhảy làm pigtail, việc xếp dây trong ODF sẽ rất khó khăn và dễ gây gập gãy sợi quang. Tốt nhất hãy mua đúng loại dây hàn quang 0.9mm của KCO.
Hỏi: Suy hao bao nhiêu là đạt chuẩn đối với dây nhảy KCO?
Trả lời: Với tiêu chuẩn của KCO, suy hao chèn (Insertion Loss) thường $le 0.2dB$. Nếu bạn đo bằng máy đo công suất mà thấy suy hao lớn hơn $0.5dB$, hãy kiểm tra lại độ sạch của đầu nối hoặc xem dây có bị gập quá bán kính uốn cong cho phép hay không.
Tại Việt Nam, Hợp Nhất là đơn vị dẫn đầu trong việc cung cấp các giải pháp quang hãng KCO (KOCENT).
• Kho hàng sẵn có: Đầy đủ các chuẩn SC-SC, SC-LC, LC-LC, các loại dây OM2, OM3, OM4 với mọi chiều dài.
• Cam kết chất lượng: Hàng nhập khẩu chính hãng, đầy đủ CO, CQ cho các dự án nhà nước và doanh nghiệp.
• Tư vấn tận tâm: Đội ngũ kỹ thuật giàu kinh nghiệm giúp bạn chọn đúng loại đầu nối và chuẩn màu, tránh lãng phí ngân sách.
Dây nhảy và dây hàn quang KCO tuy nhỏ bé nhưng là những mắt xích quyết định độ ổn định của toàn hệ thống.
Hy vọng bài viết này đã giúp bạn hiểu rõ sự khác biệt và cách ứng dụng hiệu quả nhất của hai dòng sản phẩm này. Hãy liên hệ với Hợp Nhất 0966100110 ngay hôm nay để nhận báo giá tốt nhất cho công trình của bạn!
