Dây nhảy quang SingleMode 2 đầu tiêu chuẩn LC-SC
Dây nhảy quang là một đoạn cáp quang SingleMode một sợi đơn Simplex 2 đầu có gắn sẵn đầu kết nối quang như SC, LC, FC, ST, MU, MT-RJ, MPO, E2000 vv...
Thiết kế sản phẩm
Dây nhảy quang LC-SC được sử dụng làm cầu nối giữa các liên kết mạng quang, kết nối giữa các
ODF quang,
tủ phối quang, các thiết bị truyền dẫn quang với nhau.
Dây nhảy quang mang lại sự linh hoạt và thuận thiện cho người sử dụng hệ thống mạng quang, và được ứng dụng rộng rãi trong CATV; Fiber Optic Telecommunication System; Fiber Optic Access Network; LAN; Fiber Optic Transducer; Fiber 0ptic Data Transmission; Test Equipment; Metro; Active Device Termination, FTTx, FTTH vv…

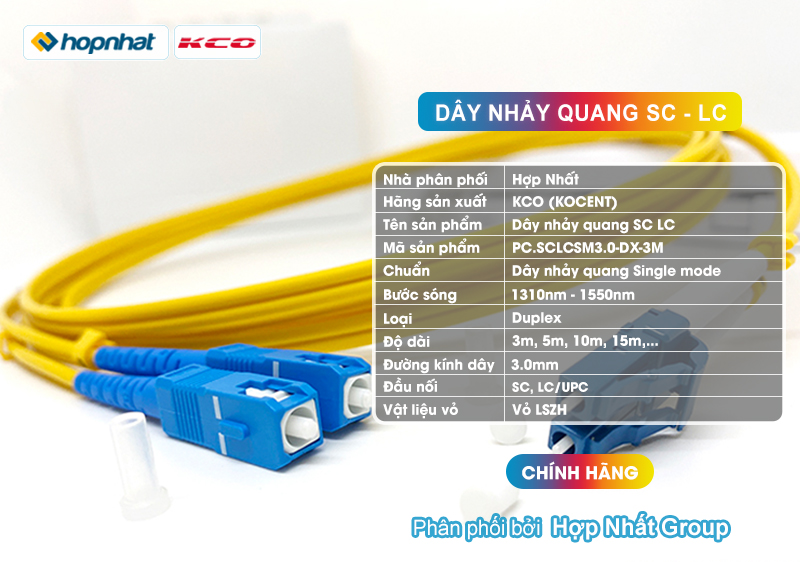

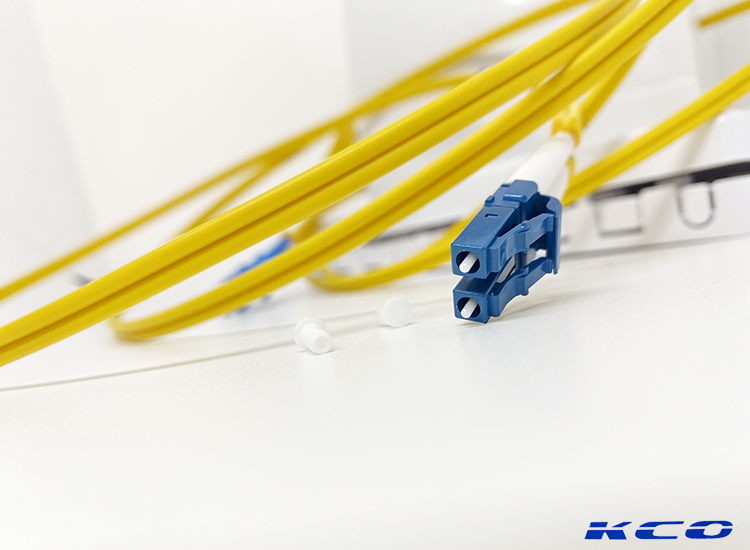

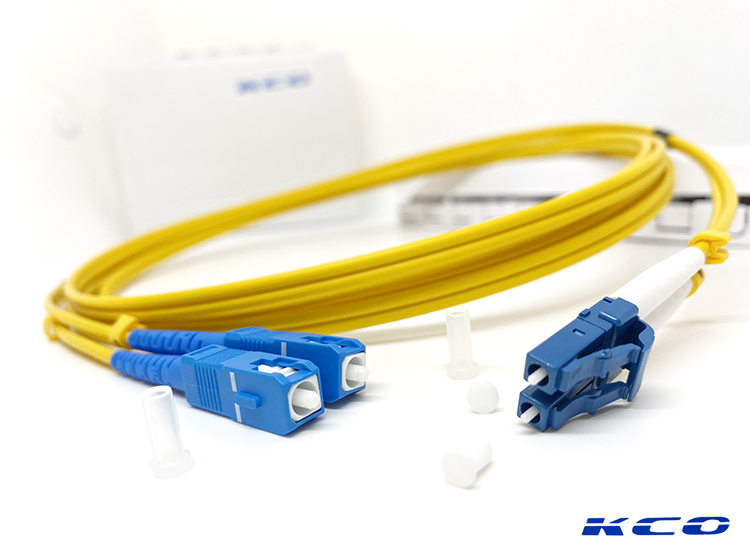

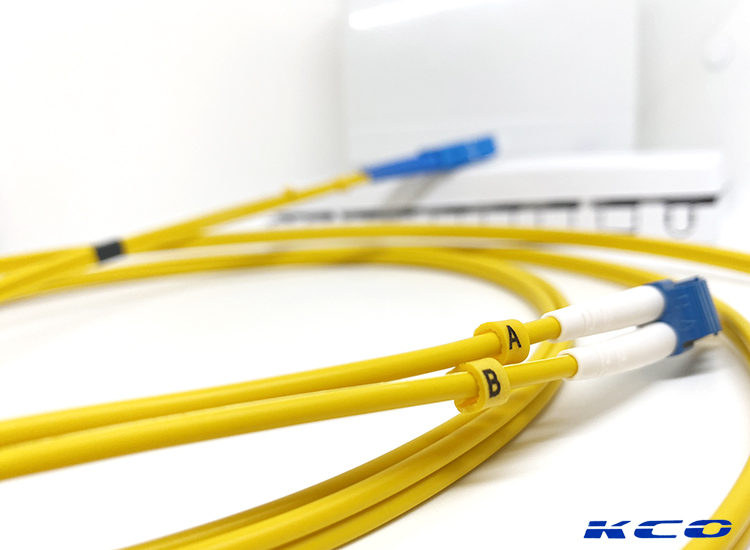

Hình ảnh: Dây nhảy quang Single-mode LC/UPC-SC/UPC
Đặc điểm kỹ thuật Dây nhảy quang Single-mode LC/UPC-SC/UPC
- Đầu nối phải: SC/PC, loại sợi tùy chọn
Singlemode, MM 50/125, MM 62.5/125um
- Đầu nối trái: LC/PC, sợi Singlemode, MM 50/125, MM 62.5/125um
- Chiều dài: theo yêu cầu của khách hàng.
- Số lần kết nối: 1000 lần
- Độ bền kéo dãn: Tải trọng 100N, thời gian kiểm tra ít nhất 5h, kết quả độ suy hao <0,5 dB.
- Suy hao chèn: < 0,2 dB (Yêu cầu theo tiêu chuẩn quốc tế <0,3 dB)
- Suy hao phản xạ: PC>45 dB ; UPC>50 dB; APC >60 dB
Thông tin sản phẩm
- Loại: LC/UPC – SC/UPC 9/125 đơn mode, đa mode
- Đầu kết nối: SC/LC
- Kiểu sợi quang: Đơn mode, đa mode
- Độ suy giảm tín hiệu: 0.2 dB
- Bước sóng: 1310, 1550 nm
- Độ uốn cong: R = 3cm
- Lực căng lớn nhất: 90 N/cm
- Lực nghiền nát: 550N/cm

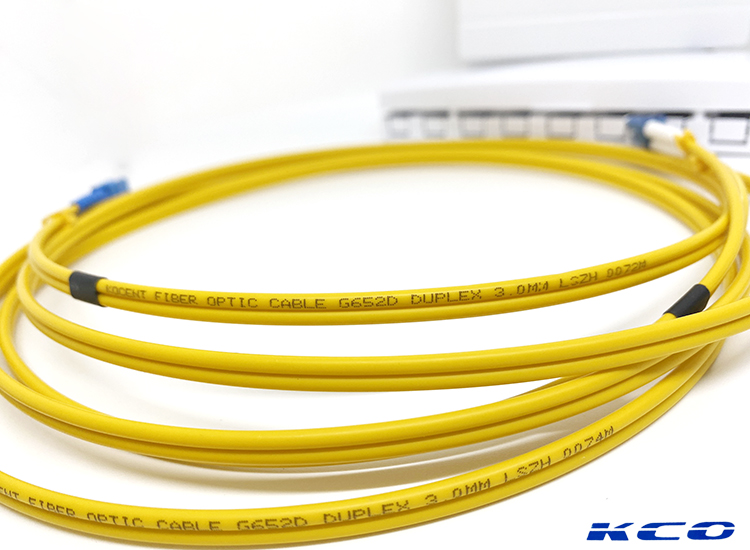

Kích cỡ, màu sắc dây nhảy quang
- Đường kính cáp: 3.0mm
- Độ dày: Lõi: 9 microns, Lớp vỏ: 125 microns, Đơn mode 9/125 µm
- Vỏ: PVC (OFNR-rated)
- Màu vỏ: Vàng
- Chiều dài: 5m, 10m, 15m, 20m……(theo yêu cầu của khách hàng)
