Ngày nay, thanh quản lý cáp mạng Patch panel đã trở nên phổ biến đối với hầu hết người dùng và thi công lắp đặt mạng Internet. Vậy nhưng, không phải ai trong số chúng ta cũng nắm rõ các đặc điểm, tính năng, cách sử dụng của một thanh Patch Panel tiêu chuẩn. Các kỹ thuật viên của chúng tôi đã gặp rất nhiều câu hỏi của quý khách hàng về sản phẩm này.
Trong bài viết này hôm nay, chúng tôi xin được tổng hợp và giải đáp các câu hỏi thường gặp về Patch Panel. Hy vọng qua bài viết sẽ giúp bạn có được những thông tin cần thiết để lựa chọn sản phẩm phù hợp cho công trình của mình.
Patch panel là một thanh quản lý cáp mạng (tương tự như 1 bảng cắm), thông qua đó các cáp sẽ kết nối các máy trong mạng LAN cho gọn gàng hơn so với việc cắm trực tiếp, đồng thời cũng dễ bảo quản và sửa chữa khi có sự cố.
Thông thường khi sử dụng mạng, chúng ta thấy rằng các đầu nối RJ45 khi cắm trực tiếp vào switch trong phòng server thường sẽ xảy ra hiện tượng bị oxy hóa làm ảnh hưởng đến tín hiệu mạng, tín hiệu bị lỗi, hệ thống mạng chập chờn không ổn định. Patch panel sẽ giúp bạn giải quyết vấn đề này bằng cách sử dụng patch panel để dễ dàng kiểm tra, quản lý hệ thống cũng như tín hiệu mạng hơn, đồng thời giúp hệ thống dây được gọn gàng hơn, thẩm mỹ hơn.
.jpg "Patch panel 48 Port Commscope")

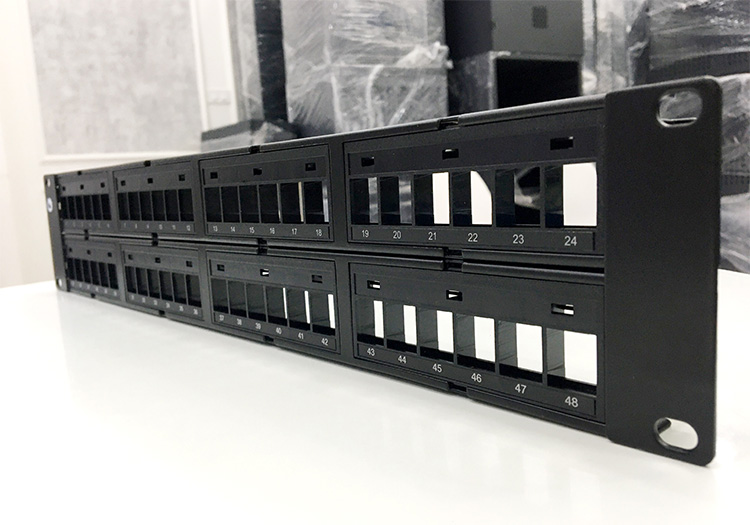

Hình ảnh: Patch panel 48 Port Commscope
Mời bạn tham khảo các bài viết phụ kiện mạng cáp đồng Commscope như:
Patch panel có những loại nào?
Trên thị trường hiện nay, Patch Panel được chia thành 2 loại phổ biến là Patch panel 24 port và Patch panel 48 port. Trong mỗi một loại lại được chia thành Patch panel Cat5e, Patch Panel Cat6 để người dùng có thể sử dụng trong từng công trình mạng.
Lưu ý: Qúy khách hàng khi sử dụng cần dùng đúng dây nhảy mạng cho thích hợp với loại Patch Panel tương ứng. Ví dụ : Khi sử dụng Patch Panel Cat5e sẽ dùng với dây nhảy mạng Cat5e và điều này sẽ tương tự với Patch Panel Cat6.

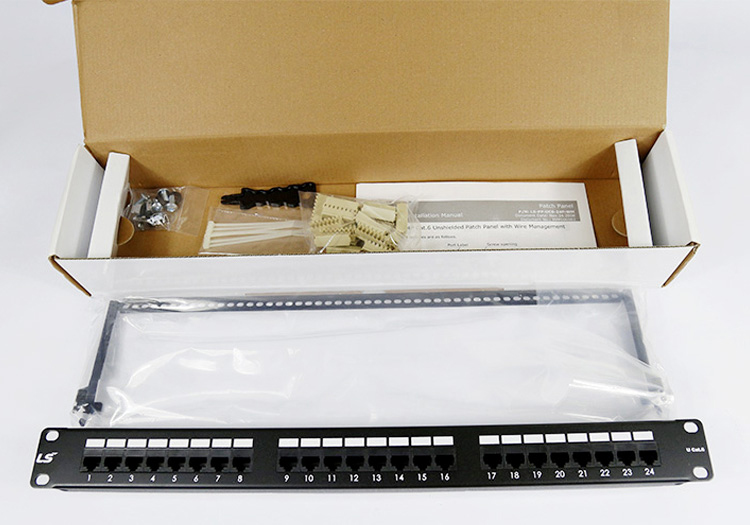

Hình ảnh: Patch Panel 24 port Cat5e LS giá tốt
Cấu tạo Patch panel như thế nào?

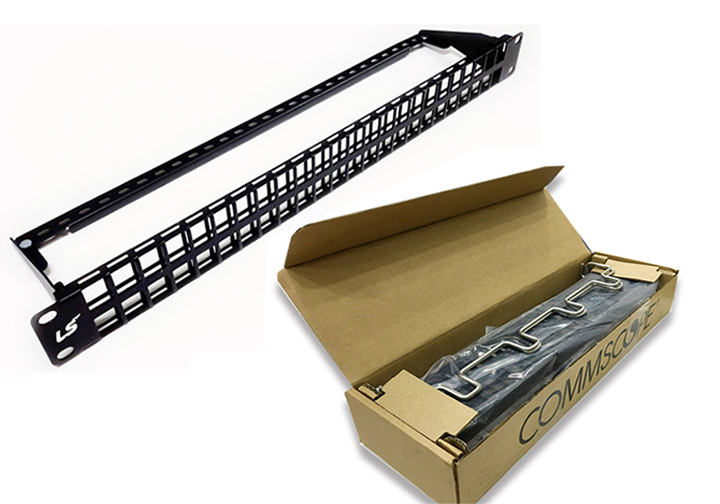

Patch panel được thiết kế bằng chất liệu thép cứng cáp và chắc chắn, bề mặt được phủ sơn đen tĩnh điện chống han gỉ. Thiết bị được thiết kế với 24 - 48 khe cắm nhân mạng và được đánh số rõ nét để tiện cho việc lắp đặt cũng như quản lý. Patch panel 24 port có kích thước 1U và Patch panel 48 port có kích thước là 2U.
Patch panel thiết kế theo tiêu chuẩn 19" với tai bắt rack ở 2 bên để sử dụng bên trong tủ rack. Một bộ đầy đủ Patch panel chính hãng sẽ bao gồm: 1 thanh Patch Panel 24 - 48 cổng Cat5e/6, thanh quản lý dây cáp mạng, nhân mạng Cat5e/6, sách hướng dẫn sử dụng, ốc vít và dây thít.
.jpg "Patch Panel ethernet 48 port Cat6 Commscope")

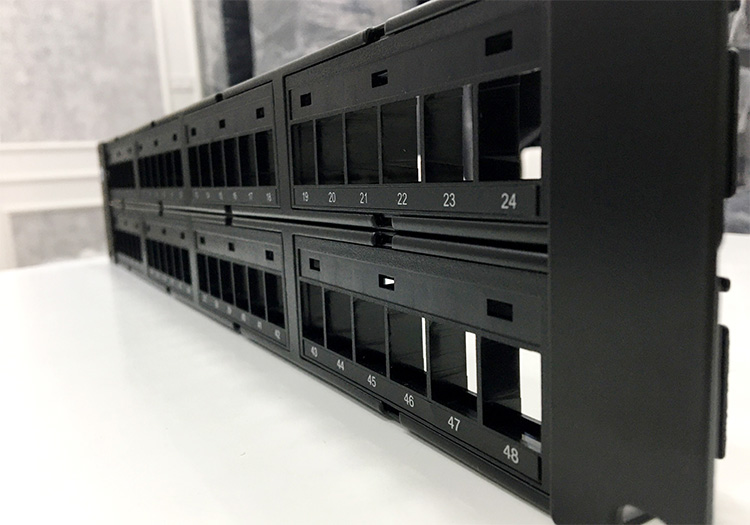

Hình ảnh: Chi tiết Patch Panel ethernet 48 port Cat6 Commscope
Hoạt động của Patch Panel như thế nào?
Hoạt động của Patch panel khá đơn giản. Các cable mạng đi âm tường, một đầu được đấu nối với office box, đầu còn lại được đấu nối với Patch panel. Từ Patch panel sẽ có một sợi dây mạng (hay còn gọi là dây nhảy – patch cord) được nối với switch.
Quá trình đấu nối trong hệ thống mạng có Patch Panel được tiến hành như sau: từ switch của các tầng, cáp mạng được kéo đến mặt sau của Patch panel, sau đó từ mặt phía trước của Patch panel đến switch trong phòng server.
.jpg "Patch panel Cat5e 24 port Commscope")

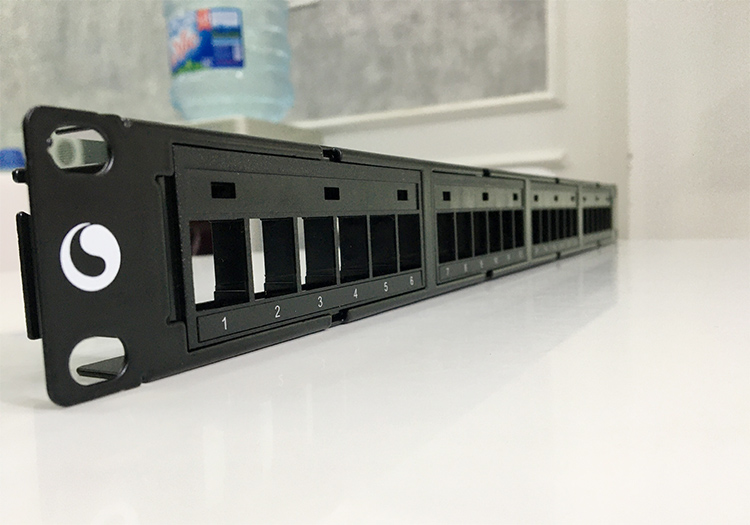

Hình ảnh: Patch panel Cat5e 24 port Commscope
Patch panel trên thị trường thì có rất nhiều thương hiệu khác nhau, mỗi một thương hiệu sẽ có những đặc trưng riêng biệt trong thiết kế và giá thành. Thương hiệu được nhắc đến đầu tiên là Commscope, đây là thương hiệu đã vô cùng quen thuộc với người dùng tại Việt Nam bởi chất lượng hàng đầu.
Không thể bỏ qua trong danh sách này là những thương hiệu như LS, Legrand, Belden cũng đang được chúng tôi phân phối hiện nay. Sản phẩm của các thương hiệu này ngoài đảm bảo về mặt chất lượng, thiết kế đẹp mắt mà giá thành cũng phù hợp.
Hợp Nhất là một đơn vị hoạt động nhiều năm trong ngành viễn thông luôn mang đến cho cho khách hàng những sản phẩm chất lượng với giá thành cạnh tranh nhất thị trường. Hiện tại chúng tôi đang phân phối các dòng sản phẩm patch panel 24 -48 port cat5e/6 chính hãng commscope/amp, LS, Legrand, Belden với đầy đủ giấy tờ và được hỗ trợ giá thành tốt nhất.
Các sản phẩm mà chúng tôi cung cấp cho quý khách hàng luôn đảm bảo chất lượng tốt nhất, nói không với hàng kém chất lượng. Nếu quý khách hàng đang quan tâm đến các sản phẩm của Hợp Nhất, hãy liên hệ theo số hotline để được tư vấn và hỗ trợ tốt nhất.
