Hạ tầng viễn thông và trung tâm dữ liệu hiện đại, hộp phối quang ODF (Optical Distribution Frame) đóng vai trò là "mạch máu" kết nối và quản lý sợi quang.
Một hệ thống cáp quang vận hành ổn định không chỉ phụ thuộc vào chất lượng sợi quang hay thiết bị đầu cuối, mà còn phụ thuộc rất lớn vào kỹ thuật thi công tại các điểm đấu nối ODF.
Hãng KCO (KOCENT), với uy tín lâu năm trên thị trường, đã thiết kế dải sản phẩm ODF rack mount (gắn tủ mạng) cực kỳ tiện lợi, chắc chắn và linh hoạt.

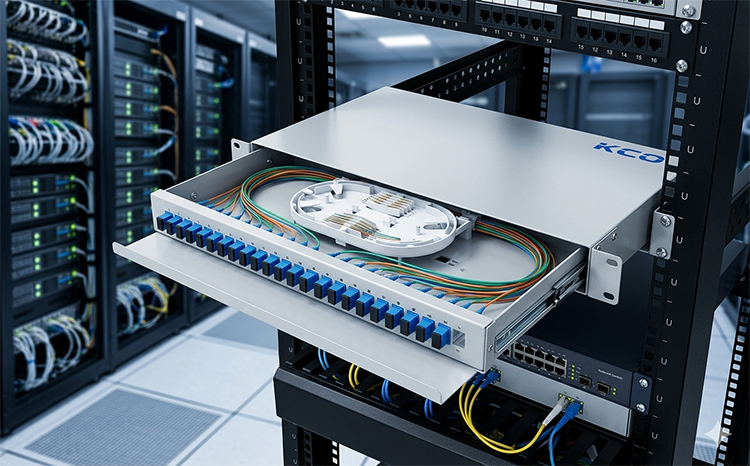

Trong nội dung này Hợp Nhất sẽ cung cấp hướng dẫn toàn diện từ giai đoạn chuẩn bị đến quy trình thực hiện gắn rack hộp phối quang ODF KCO

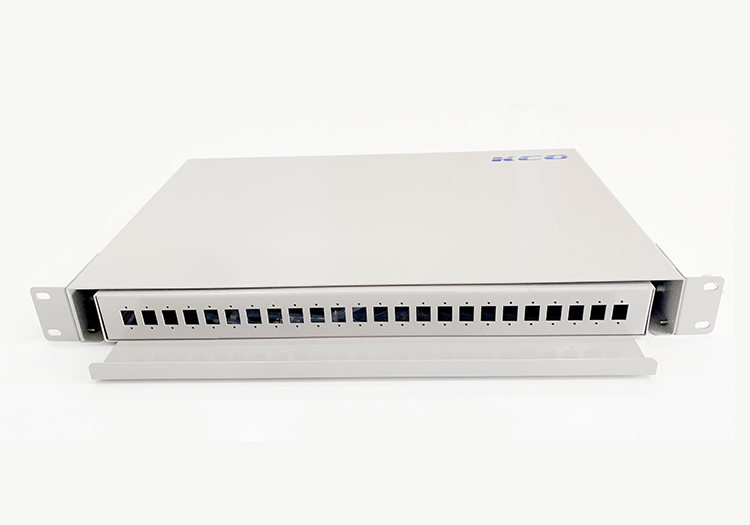

Hộp phối quang ODF KCO là thiết bị chuyên dụng dùng để kết thúc, phân phối và bảo vệ các mối hàn cáp quang. Các dòng ODF KCO gắn rack (rack-mount) thường được thiết kế theo tiêu chuẩn 19 inch để lắp đặt vào các tủ Rack Cabinet trong các phòng Server hoặc trung tâm dữ liệu.
Điểm nổi bật của ODF KCO là kết cấu kim loại chắc chắn (thường là thép cán nguội mỏng nhẹ nhưng chịu lực cao, phủ sơn tĩnh điện ghi sáng hoặc đen nhám), đảm bảo độ bền cơ học lâu dài. KCO cung cấp các dải dung lượng đa dạng như 24 cổng (24FO), 48 cổng (48FO), và lên đến 96 cổng (96FO), thậm chí cao hơn với các dòng tủ ODF chuyên dụng.
Đặc biệt, thiết kế khay trượt tiện lợi cho phép kỹ thuật viên dễ dàng kéo ODF ra để thao tác hàn nối, bảo trì mà không cần tháo rời thiết bị khỏi tủ rack.
Các Panel mặt trước modular linh hoạt cho phép tùy biến loại adapter (đầu nối) phổ biến như SC, LC, FC, ST tùy theo nhu cầu dự án.
Bạn có thể xem các sản phẩm ODF hãng KCO: Hộp phối quang ODF trong nhà , Hộp phối quang ODF ngoài trời
Đi kèm với một hộp phối quang ODF KCO chính hãng thường đi kèm đầy đủ bộ phụ kiện để đảm bảo quy trình thi công diễn ra thuận lợi. Bộ phụ kiện ODF này bao gồm:
- Khay hàn quang (Splice Tray): Dùng để giữ cố định các mối hàn quang nhiệt và cuộn sợi quang dự phòng gọn gàng.
- Ống co nhiệt (Splice Protective Sleeves): Phụ kiện không thể thiếu để gia cố và bảo vệ điểm hàn sau khi hàn nhiệt xong.
- Adapter (Đầu nối quang): Các đầu kết nối tương ứng với chuẩn đầu nối của dây nhảy quang.
- Dây hàn quang (Pigtail): Các đoạn sợi quang đúc sẵn đầu nối để hàn vào lõi cáp quang chính.
- Bộ phụ kiện cố định cáp: Bao gồm cổ dê bằng kim loại chắc chắn, dây rút nhựa và các lỗ đi dây được trang bị đệm cao su hoặc vòng dẫn hướng sợi quang, giúp cố định cáp vào ODF chắc chắn mà không làm hỏng vỏ cáp.
- Bộ ốc vít và tai gắn Rack: Dùng để gắn chắc chắn ODF vào tủ Rack.
Tham khảo các dòng hộp phối quang ODF KCO được ưa chuộng: ODF 4FO, ODF 8FO, ODF 24FO
Sự chuẩn bị kỹ lưỡng là chìa khóa để đảm bảo an toàn và chất lượng cho mối hàn quang. Trước khi bắt đầu thi công đấu nối ODF KCO, kỹ thuật viên cần chuẩn bị đầy đủ:
Hàn nối sợi quang liên quan đến sợi thủy tinh siêu mảnh và tia laser. Do đó, cần tuyệt đối tuân thủ các quy tắc an toàn:
- Laser Safety: Tuyệt đối không nhìn trực tiếp vào đầu đầu nối sợi quang hoặc Adapter khi hệ thống đang vận hành vì tia laser công suất cao có thể gây hỏng mắt vĩnh viễn (lưu ý: tia laser trong viễn thông thường không nhìn thấy được bằng mắt thường).
- Fiber Handling: Các mảnh vụn sợi thủy tinh rất nhỏ và sắc nhọn, có thể xuyên qua da hoặc gây nguy hiểm nếu hít phải. Cần sử dụng kìm cắt thu gom mảnh vụn sợi quang vào hộp chứa riêng ngay sau khi cắt.
- Hóa chất: Cồn vệ sinh là chất dễ cháy, cần bảo quản và sử dụng cẩn thận.
Trước khi lắp đặt hộp ODF vào tủ rack, bạn cần lắp các tai gắn Rack vào hai bên thân hộp bằng bộ ốc vít đi kèm.
Lắp đặt Adapter sử dụng vào thanh Blanh, Panel mặt trước của ODF KCO. Hãy đảm bảo Adapter được lắp đúng chiều và chắc chắn. Một số dòng ODF KCO cho phép tùy biến loại đầu nối SC (vuông lớn), LC (vuông nhỏ) mật độ cao, FC (tròn xoáy) linh hoạt. Cần vệ sinh Adapter sạch sẽ trước khi lắp dây pigtail.
Lưu ý: Sau khi gắn Adapter vào thanh blank cần sử dụng tô vít bắt ốc cố định các adapter lại để không bị xê dịch.
Xác định vị trí cáp quang sẽ đi vào ODF. Luồn cáp qua lỗ đi dây có đệm cao su để tránh làm xước vỏ cáp.
Sử dụng kìm tuốt và dao rọc vỏ cáp thích hợp để bóc tách vỏ cáp ngoài với chiều dài đủ lớn (khoảng 1.5 - 2 mét) để có đủ sợi quang dự phòng cho việc hàn nối và xếp gọn vào khay hàn.
Cắt bỏ các sợi Aramid hoặc dây thép gia cường của cáp chính. Tiếp theo luồn các ống trắng bảo vệ (coiled tubes đi kèm phụ kiện - Image 2) vào từng sợi quang để bảo vệ sợi quang khỏi bị dập, gãy khi đi dây bên trong ODF.
Đặt cáp vào vị trí kẹp cáp vào ODF. Sử dụng cổ dê bằng kim loại chắc chắn để cố định chặt vỏ cáp quang chính vào thân ODF. Đảm bảo cổ dê kẹp chắc chắn nhưng không làm dập cáp.
Kẹp phần dây gia cường vào bulông kẹp chuyên dụng như đã lưu ý ở Bước 2.
Dùng dây rút nhựa để gom các sợi quang gọn gàng dọc theo thân hộp. Sử dụng các vòng dẫn hướng sợi quang có sẵn trên khay để đảm bảo bán kính uốn cong của sợi quang luôn ở mức an toàn (không bao giờ bẻ sợi quang ở góc vuông).
Tuốt vỏ ngoài của dây pigtail (lớp 0.9mm Tight Buffer) với chiều dài thích hợp (khoảng 1 mét). Cẩn thận tránh tuốt quá dài hoặc quá ngắn.
Gom các sợi dây pigtail lại gọn gàng. Hãy tuân thủ mã màu sợi quang (theo tiêu chuẩn TIA-598 hoặc màu tương ứng của cáp chính) để dễ dàng quản lý và đấu nối đúng thứ tự cổng.
Lưu ý: Sử dụng dây hàn quang Singlemode hoặc Multimode phải đồng bộ với loại dây cáp quang sử dụng.
Hàn cáp quang 48FO, 96FO cũng thực hiện tương tự như 24FO nhưng cần sự tập trung và tỉ mỉ cao hơn rất nhiều để không bị nhầm lẫn giữa các cổng.
Vệ sinh: Làm sạch sợi quang của cả cáp chính và dây pigtail bằng cồn 90 độ và giấy không bụi chuyên dụng.
- Cắt: Sử dụng dao cắt sợi quang chính xác để cắt sợi quang của cả cáp chính và dây pigtail. Đảm bảo góc cắt phẳng, không bị sứt mẻ.
- Luồn ống co nhiệt: Đừng bao giờ quên bước này. Luồn ống co nhiệt vào từng sợi pigtail hoặc sợi cáp chính trước khi hàn.

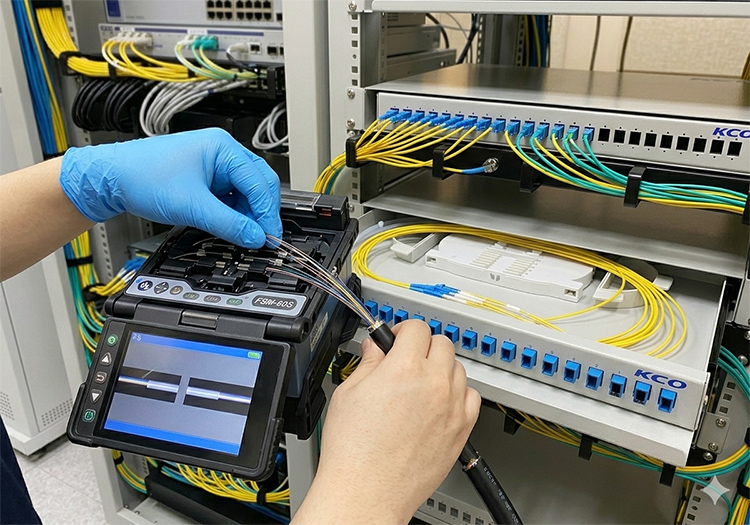

- Hàn: Đặt sợi quang cáp chính và sợi pigtail vào máy hàn, đảm bảo hai sợi được đặt đúng vị trí. Chạy chương trình hàn nối trên máy hàn. Máy hàn sẽ tự động căn chỉnh và thực hiện hàn nhiệt.
- Co nhiệt: Sau khi hàn xong, di chuyển ống co nhiệt để che phủ hoàn toàn mối hàn. Đặt ống co nhiệt vào bộ phận nung co nhiệt của máy hàn để thực hiện co nhiệt, giúp gia cố mối hàn chắc chắn.
Lưu ý: Bản chất việc hàn nối cáp quang cũng cần thiết bị và hiểu biết nhất định. Tốt nhất ban vẫn nên liên hệ các đơn vị chuyên nghiệp để hàn nối, đảm bảo chất lượng mối hàn chính xác và ổn định hơn.
Đây là bước rất quan trọng để đảm bảo bán kính uốn cong sợi quang và tránh suy hao quang. Đặt ống co nhiệt đã được co nhiệt xong vào các khe giữ ống co nhiệt trên khay hàn.
Cuộn sợi quang dự phòng (khoảng 0.5 - 1 mét) gọn gàng vào khay hàn, tuân thủ nghiêm ngặt bán kính uốn cong tối thiểu của sợi quang. Tránh cuộn sợi quang quá chặt hoặc quá lỏng.
Vệ sinh mặt Adapter (Image 6) và đầu kết nối của pigtail. Cắm đầu kết nối của pigtail vào Adapter quang bên trong hộp ODF. Đảm bảo đầu kết nối được cắm đúng chiều và chắc chắn. Cắm theo đúng sơ đồ mã màu cổng.
Sau khi hàn nối xong, sử dụng Visual Fault Locator để kiểm tra thông quang. Ánh sáng đỏ phải được nhìn thấy ở cổng pigtail tương ứng bên ngoài Adapter.
Sử dụng máy đo công suất quang (Power Meter) để đo suy hao quang của mối hàn. Suy hao quang của một mối hàn tiêu chuẩn thường nhỏ hơn 0.5dB (0.3dB - 0.5dB là mức chấp nhận được). Khi tất cả mối hàn đã đạt yêu cầu, đóng nắp ODF.

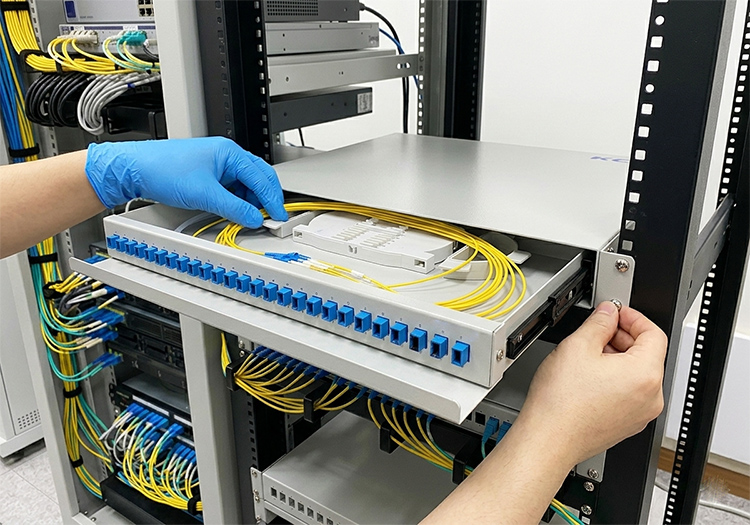

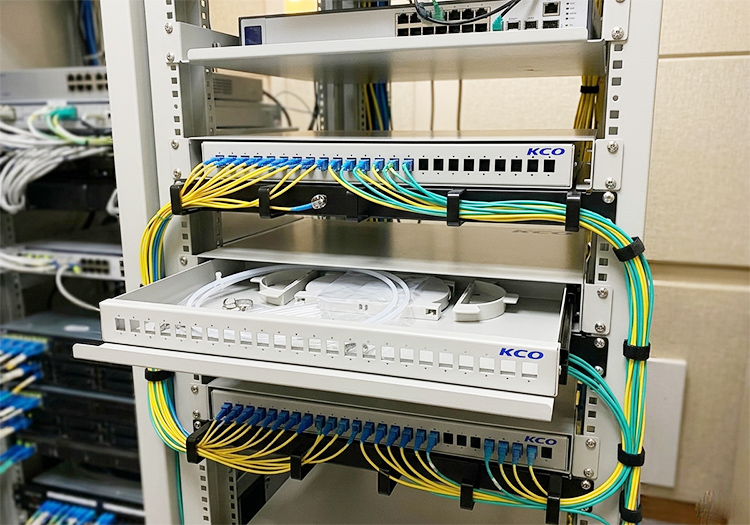

Đóng khay trượt lại chắc chắn. Nhấc ODF KCO lên và gắn hai tai ODF vào tủ Rack bằng ốc vít đi kèm. Thiết kế khay trượt cực kỳ tiện lợi lúc này, cho phép bạn kéo ODF ra để thao tác bảo trì về sau.
Thường xuyên vệ sinh ODF, Adapter quang và dây nhảy để đảm bảo chất lượng hệ thống. Bụi bẩn là kẻ thù số một của sợi quang. Sử dụng dụng cụ vệ sinh chuyên dụng.
Tuyệt đối tuân thủ bán kính uốn cong của sợi quang khi cuộn dây dự phòng hoặc uốn cong dây nhảy quang. Giữ ODF khô ráo, thoáng mát và tránh xa các nguồn nhiệt.
Hộp phối quang ODF KCO gắn rack các dòng 24FO, 48FO, 96FO là một giải pháp quản lý quang đáng tin cậy, chắc chắn và linh hoạt. Thiết kế khay trượt thông minh,modular Panel và dải phụ kiện đi kèm đồng bộ đã đơn giản hóa rất nhiều quy trình lắp đặt, giúp kỹ thuật viên dễ dàng nắm bắt và thực hiện nhanh chóng.
Hy vọng hướng dẫn chi tiết từ giai đoạn chuẩn bị đến quy trình thi công, đấu nối ODF KCO chi tiết này đã cung cấp cho bạn những kiến thức thực tế và giá trị thực sự.
Nếu bạn đang tìm kiếm nhà phân phối uy tín các thiết bị quang KCO chính hãng, đừng ngần ngại liên hệ các đối tác phân phối chính thức của hãng để nhận được sự tư vấn kỹ thuật chuyên sâu nhất.
