Các loại đầu nối cáp quang, đầu nối cáp quang là gì?

Với quá trình phát triển trên 40 năm của ngành công nghiệp cáp quang, nhiều cá nhân và doanh nghiệp đã có những phát minh, sáng tạo nổi bật giúp tăng hiệu quả kết nối cáp quang như: suy hao thấp hơn, chi phí thấp hơn, tạo kết nối dễ dàng hơn.

Và tính đến thời điểm hiện tại, đã có hơn 100 loại đầu nối cáp quang có mặt trên thị trường, nhưng chỉ có một vài loại trong số đó được sử dụng rộng rãi. Trong đó 3 loại đầu nối thông dụng nhất là: SC, LC, FC.

1. Cấu tạo chung của đầu nối quang

Mỗi loại đầu nối cáp quang được cấu tạo từ nhiều thành phần với tên gọi khác nhau, nhưng tựu chung vẫn gồm 3 thành phần chính: ống nối – ferrule, thân đầu nối – connector body, khớp nối – coupling mechanism.

- Ống Nối – Ferrule: Là một cấu trúc dạng rỗng (thường là dạng trụ), được làm từ sứ, kim loại hoặc nhựa chất lượng cao. Chức năng dùng để giữ chặt sợi quang.

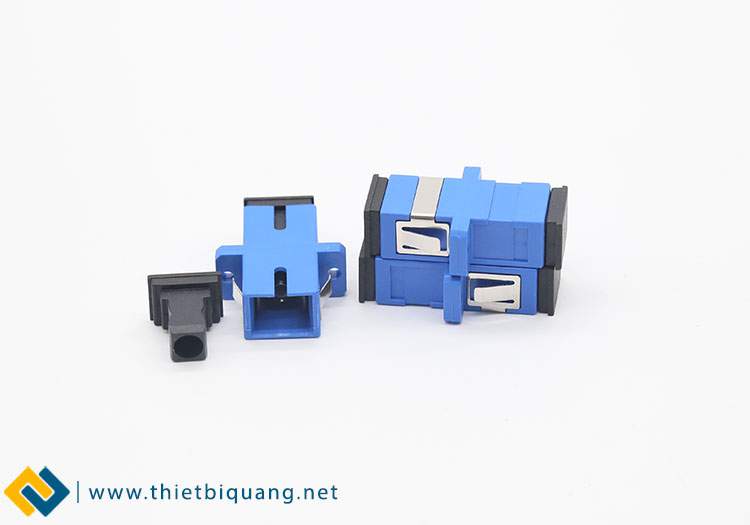

Hình ảnh: Đầu nối quang SC sử dụng phổ biến nhất hiện nay

- Thân Đầu Nối – Connector Body: Một cấu trúc làm từ nhựa hoặc kim loại chứa ống nối, cố định với lớp vỏ ngoài bảo vệ (jacket) và lớp chịu lực (strength members).

- Khớp nối – Coupling Mechanism: Là một phần của thân đầu nối, có nhiệm vụ cố định đầu nối khi thực hiện kết nối đến các thiết bị khác.

Đầu nối quang SC -  Adapter SC cũng sử dụng một ống nối có đường kính 2,5 mm, dùng để cố định sợi quang. Nhưng khác với đầu nối ST, SC sử dụng cơ chế cắm/rút giúp người dùng thao tác dễ dàng hơn so với cơ chế vặn xoắn của đầu nối ST, nhất là trong không gian hẹp.

Ban đầu SC không được sử dụng nhiều vì giá thành cao gấp 2 lần so với đầu nối ST, nhưng theo thời gian, hiện tại chi phí cho một đầu nối SC đã giảm đáng kể và phổ biến hơn đến người dùng.

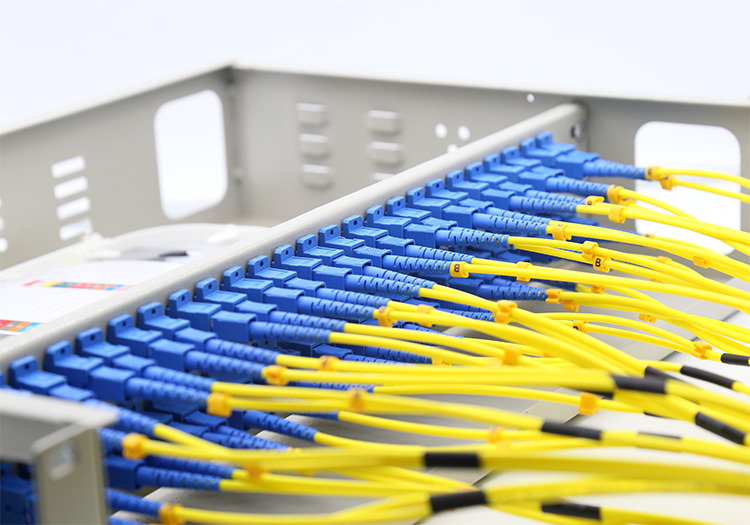

Hình ảnh: Đầu nối quang SC sử dụng trong hộp phối quang ODF

Mời bạn tham khảo bài viết tin tức về cáp điều khiển LS SAHAKO nổi bật như:

Tổng hợp các loại cáp điều khiển LS SAHAKO

Mách bạn cách nhận biết cáp điều khiển chống cháy và cáp điều khiển chậm cháy LS SAHAKO

3. Đầu nối quang LC

Được phát triển bởi Lucient Technologies, Adapter LC là một đầu nối dạng nhỏ, sử dụng ống nối với đường kính chỉ 1,25 mm, phần thân đầu nối LC tương tự đầu nối SC, nhưng kích thước chỉ bằng một nửa so với đầu nối SC.

Sử dụng cơ chế “tai giữ cố định” tương tự như đầu nối RJ45 sử dụng trong hệ thống cáp đồng đôi xoắn.

Đầu nối LC thường được ứng dụng trong module quang SFP hoặc kết nối quang mật độ cao.

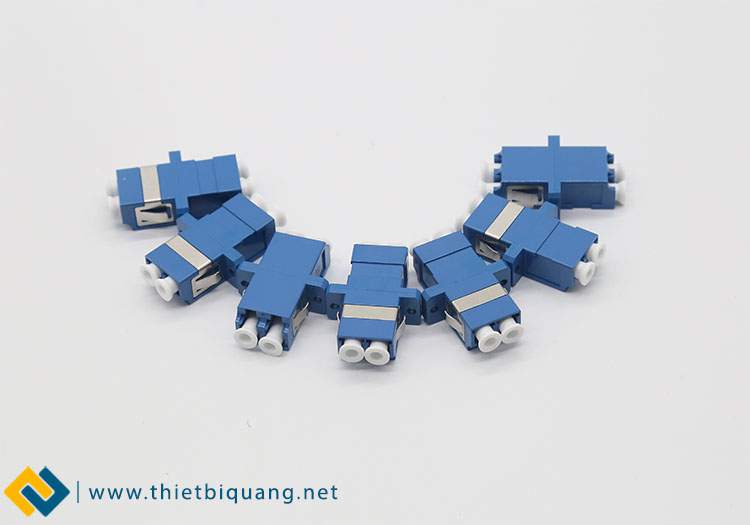

Hình ảnh: Đầu nối quang LC sử dụng trong hộp phối quang ODF

4. Đầu nối quang FC

Đầu nối FC sử dụng ống nối dài 2,5 mm, được thiết kế đặc biệt với thân là dạng ren, thích hợp trong môi trường có độ rung cao. Thường được ứng dụng cho ngành viễn thông, nhưng hiện tại đã dần bị thay thế bởi đầu nối SC và LC.

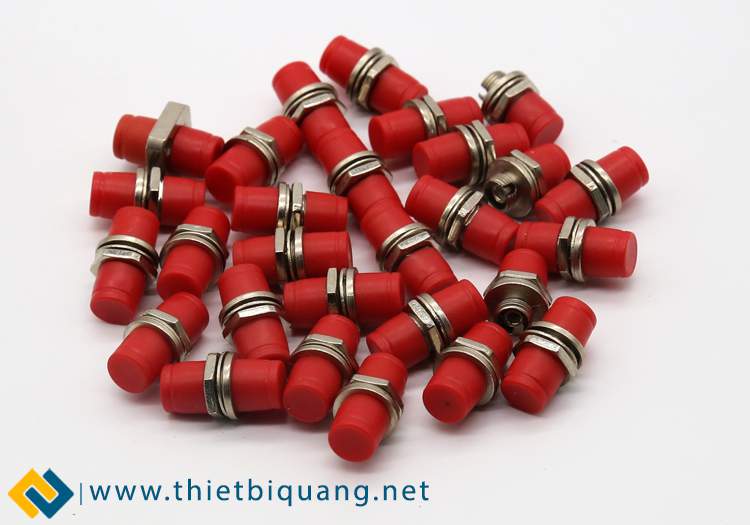

Hình ảnh: Đầu nối quang FC sử dụng trong hộp phối quang ODF

Bảng tóm tắt năm loại đầu nối cáp quang
