Trong tự động hoá công nghiệp, thang máy, hệ thống BMS, điện năng lượng mặt trời hay bãi đỗ xe, chuẩn truyền thông RS485 vẫn là "xương sống" kết nối thiết bị hiện trường: PLC, biến tần, đồng hồ điện, đầu đọc thẻ, cảm biến Modbus RTU. Chọn sai cáp là nguyên nhân của phần lớn các lỗi chập chờn khó tìm.
RS485 là gì và vì sao cần cáp chuyên dụng?
RS485 (TIA/EIA-485) truyền dữ liệu vi sai trên một đôi dây A/B: bộ thu chỉ đọc chênh lệch điện áp giữa hai dây, nên nhiễu tác động đều lên cả đôi sẽ tự triệt tiêu. Muốn cơ chế đó hoạt động, cáp phải là xoắn đôi có chống nhiễu với trở kháng đặc tính ~120 Ω — đúng bằng điện trở đầu cuối của bus. Dùng dây điện thường hoặc dây nguồn đôi sẽ phá vỡ trở kháng, gây phản xạ tín hiệu và lỗi CRC ngẫu nhiên.
Cáp RS485 đạt chuẩn cần có
- Đôi dây xoắn tiết diện 18–24 AWG, trở kháng 120 Ω (loại chuyên dụng thường ghi "RS485" hoặc "1 pair 24AWG shielded");
- Màng nhôm + dây tiếp địa (drain wire) nối đất một đầu để thoát nhiễu;
- Vỏ chống dầu, chống UV nếu đi trong nhà xưởng, ngoài trời.
Quy tắc đấu nối bus RS485
- Đấu nối tiếp (daisy-chain) từ thiết bị này sang thiết bị kia — tuyệt đối tránh đấu hình sao, nhánh rẽ dài gây phản xạ.
- A nối A, B nối B toàn tuyến; đảo cực là lỗi hay gặp nhất khi tín hiệu "lúc được lúc mất".
- Điện trở đầu cuối 120 Ω gắn ở hai thiết bị ngoài cùng của bus (nhiều thiết bị có sẵn jumper/DIP bật termination).
- Cự ly tối đa ~1.200 m ở tốc độ 9600–115200 bps với tối đa 32 tải chuẩn; cần xa hơn phải dùng repeater hoặc chuyển sang quang.
Tuyến dài, sét lan truyền: chuyển RS485 sang cáp quang

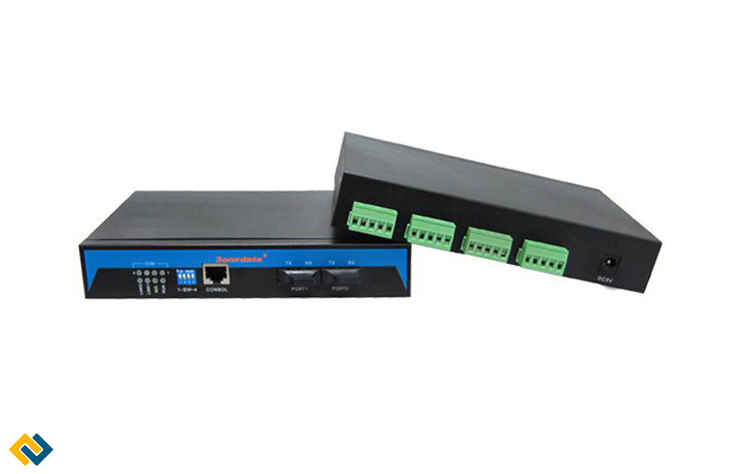

Khi tuyến vượt 1.200 m, đi giữa các toà nhà, khu vực hay bị sét lan truyền hoặc nhiễu biến tần nặng, giải pháp tiêu chuẩn là cặp bộ chuyển đổi RS485 sang quang hai đầu chạy trên cáp quang Singlemode: cách ly điện hoàn toàn, truyền tới 20 km, miễn nhiễm mọi loại nhiễu điện từ. Với trạm nhiều thiết bị, dòng 2 cổng quang – 4 cổng RS485 của 3Onedata cho phép vừa gom bus vừa chạy vòng ring dự phòng.
Lỗi thường gặp và cách xử lý nhanh
| Triệu chứng | Nguyên nhân hay gặp | Cách xử lý |
|---|---|---|
| Mất tín hiệu ngẫu nhiên theo giờ | Nhiễu biến tần, motor | Dùng cáp có màng chống nhiễu, nối đất 1 đầu, tách xa dây động lực ≥ 30 cm |
| Càng nhiều thiết bị càng lỗi | Thiếu/thừa điện trở đầu cuối | Chỉ bật 120 Ω ở 2 thiết bị ngoài cùng |
| Không giao tiếp được | Đảo A/B, lệch tốc độ baud | Đảo lại đôi dây, đồng bộ cấu hình cổng |
| Thiết bị chết sau mưa dông | Sét lan truyền theo tuyến đồng | Chuyển tuyến sang quang để cách ly điện |
Cần tư vấn tuyến RS485 cho nhà máy, trạm cân, hệ BMS? Kỹ thuật của THIETBIQUANG.NET hỗ trợ chọn cáp, converter quang 3Onedata chính hãng và sơ đồ đấu nối miễn phí — hotline (024) 22255666.
