Bộ chuyển đổi RS485 RS422 sang quang bằng cáp quang
Bộ chuyển đổi RS485 RS422 sang quang mã Model 277/B là thiết bị chuyển đổi từ tín hiệu điện RS-485/422 sang quang bằng dây cáp quang và chuyển đổi ngược lại, cơ chế chuyển đổi tín hiệu tự động và có thể tự động kiểm tra tốc độ dữ liệu truyền, không có trễ thời gian trong quá trình làm việc truyền tin.
Bộ chuyển đổi RS485 RS422 sang quang MODEL 277/B serial truyền các tín hiệu nối tiếp qua dây cáp quang một cách ổn định nhất, nguyên nhân ảnh hưởng tới chất lượng khi truyền tin như điều kiện thời tiết khách quan, điện từ trường sẽ được loại bỏ, vì thế nó có thể làm việc ổn định ngay cả khi môi trường làm việc khắc nghiệt nhất.
Với ứng dụng rộng rãi trong các nghành công nghiệp, ngành tự động hóa, ngành điện lực, có thể điều khiển luồng và kiểm soát luồng dữ liệu thông minh hiệu quả.

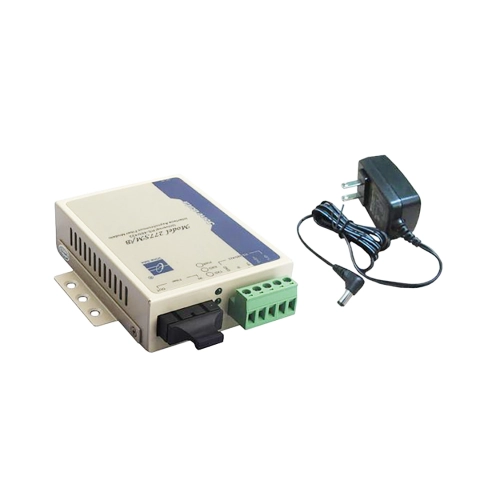

Hình ảnh: Bộ chuyển đổi RS485 RS422 sang quang
Đặc điểm Bộ chuyển đổi RS485 RS422 sang quang
Có thể mở rộng khoảng cách truyền tín hiệu RS-485/422 khảng cách xa lên tới 120Km với dây cáp quang single-mode
Có thể truyền không đồng bộ, từ điểm tới điểm với tốc độ 500Kbps
Plug-&-play: cơ chế hoạt động cắm là chạy không cần cài driver, dễ dàng lắp ráp và cài đặt sử dụng
Tự động kiểm tra tốc độ truyền dữ liệu và không có thời gian trễ
Nguồn rời đi kèm 5VDC và hỗ trợ cắm nóng
Cơ chế độ bảo vệ 600W và chống phóng điện 15KV ESD
Thông tin bộ chuyển đổi RS485 RS422 sang quang
Cổng hoặt động RS-485/422
Tiêu chuẩn: EIA RS-485, RS-422
Tín hiệu sử dụng RS-422: T+, T-, R+, R-, GND
Tín hiệu điều khiển RS-485: D+, D-, GND
Chế độ hoạt động: truyền dẫn không đồng bộ, từ điểm tới điểm, và đa điểm, 2 dây half-duplex, 4 dây full-duplex
Tốc độ truyền: 300~500Kbps, có khả năng tự động kiểm tra tốc độ cổng điện và không trễ thời gian
Khoảng cách truyền tín hiệu: RS-485/422 là 1.2Km (9600bps)
Số điểm lớn nhất khi truyền: 128 điểm (RS-485/422)
Công suất bảo vệ cổng: 600W và chống phóng điện 15KV ESD
Cổng Quang bộ chuyển đổi RS485 RS422 sang quang
Đầu nối chuẩn: SC, FC, ST, hoặc tùy chọn
Loại cáp quang sử dụng:
- Cáp Single Mode: 8.3/125,8.7/125,9/125 hoặc 10/125 um
- Cáp Muti-Mode: 50/125,62.5/125 hoặc 100/125 um
Khoảng cách truyền cáp quang:
- Các khoảng cách 20km, 40km, 60km, 80km, 100km, 120km (cáp Single-Mode),
- Đến 2km (Cáp Multi-Mode) tùy chọn
Bước sóng quang làm việc: 850nm,1310nm,1550nm
Nguồn sử dụng
Nguồn vào: 5VDC
Tiêu hao: 120mA
Môi trường làm việc của thiết bị
Nhiệt độ làm việc: -40°C to 85°C
Nhiệt độ lưu trữ cho phép: -40°C to 85°C
Độ ẩm cho phép: 5% to 95%(không ngưng tụ)
Kích cỡ sản phẩm
Kích thước: 94.0mm x 71.0mm x 26.0mm
Vỏ sản phẩm: sắt
Màu: trắng
Khối lượng: 230g (nguồn ngoài)
Bảo hành: 3 năm
Chứng nhận chất lượng bởi: FCC, CE, RoHS
Lựa chọn sản phẩm bộ chuyển đổi RS485 RS422 sang quang
Model 277/B: Cáp Multi-mode, khoảng cách 2Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/20: Cáp Single-mode, khoảng cách 20Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/40: Cáp Single-mode, khoảng cách 40Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/60: Cáp Single-mode, khoảng cách 60Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/80: Cáp Single-mode, khoảng cách 80Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/100: CápSingle-mode, khoảng cách 100Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/120: Cáp Single-mode, khoảng cách 120Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/SS/20: Cáp Single-mode, single fiber, khoảng cách 20Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/SS/40: Cáp Single-mode, single fiber, khoảng cách 40Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/SS/60: Cáp Single-mode, single fiber, khoảng cách 60Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Model 277/B/SS/80: Cáp Single-mode, single fiber, khoảng cách 80Km, nguồn 5VDC, SC, FC hoặc ST, tùy chọn
Để có giá bán buôn sản phẩm Media converter chuyển đổi RS485 RS422 sang quang vui lòng liên hệ trực tiếp số Hotline trên Website!
