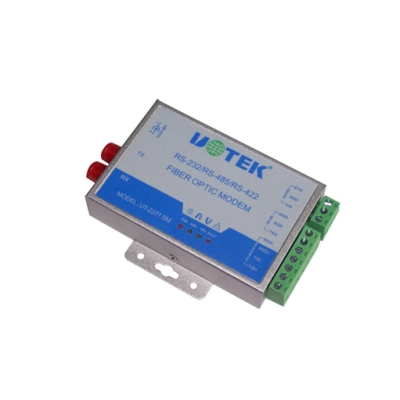

Bộ chuyển đổi RS232/RS485/RS422 — Tín hiệu nối tiếp công nghiệp lên cáp quang

Hai lý do. Thứ nhất là khoảng cách: RS485 trên cáp đồng chỉ chạy ổn định tới khoảng 1.200m ở tốc độ thấp, còn qua quang thì đi được hàng chục km. Thứ hai là chống nhiễu: khu vực có động cơ, biến tần hay máy hàn gây nhiễu rất mạnh lên đường tín hiệu đồng, còn sợi quang thì miễn nhiễm hoàn toàn.

Có, và đây là lợi ích lớn thường bị bỏ qua. Sợi quang không dẫn điện nên cách ly hoàn toàn hai đầu tuyến. Sét đánh vào trạm ngoài hiện trường sẽ không lan theo đường tín hiệu về phá thiết bị trong phòng điều khiển — điều rất hay xảy ra với tuyến RS485 chạy cáp đồng ngoài trời.

RS232 nối điểm–điểm, một thiết bị với một thiết bị, khoảng cách ngắn. RS485 nối nhiều thiết bị trên cùng một đường bus hai dây, chuẩn hỗ trợ tới 32 nút và mở rộng thêm bằng bộ lặp — đây là chuẩn phổ biến nhất trong công nghiệp. RS422 cũng đi xa nhưng dùng bốn dây, truyền hai chiều đồng thời.

Khi hệ thống có nhiều trạm rải trên một tuyến dài và cần dự phòng đường truyền. Đấu vòng cho phép tín hiệu đi được cả hai chiều, nên đứt cáp tại một điểm thì các trạm vẫn liên lạc được qua chiều còn lại. Dùng nhiều cho hệ SCADA trạm bơm và hệ thống giao thông.

Bốn thông tin: chuẩn tín hiệu (RS232, RS485 hay RS422), số cổng nối tiếp cần chuyển, loại sợi quang đang có (Singlemode hay Multimode) và khoảng cách tuyến. Có thêm mô hình đấu nối là điểm–điểm hay nhiều trạm thì càng tốt.
