Cáp đồng trục (coaxial) vẫn là lựa chọn tiêu chuẩn cho camera analog HD (HD-TVI/CVI/AHD) và truyền hình cáp nhờ ưu điểm chống nhiễu tốt, thi công đơn giản và chi phí thấp. Nhưng RG59, RG6, RG11 hay 5C-FB — mỗi mã cáp lại hợp một việc khác nhau.
Cấu tạo cáp đồng trục

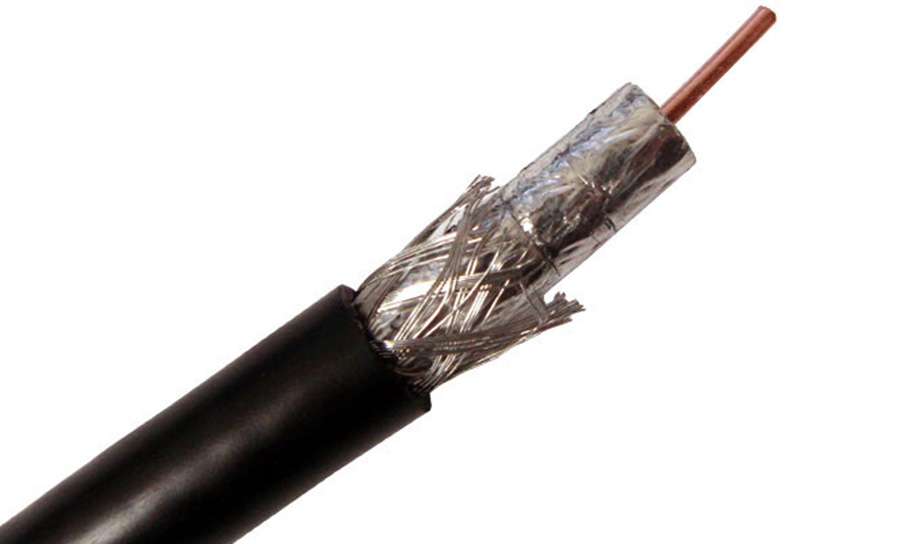

Gọi là "đồng trục" vì bốn lớp của cáp cùng chung một trục: lõi đồng đặc truyền tín hiệu ở giữa; lớp điện môi PE giữ khoảng cách đồng trục; lớp chống nhiễu gồm màng nhôm và lưới đồng bện đóng vai trò dây mát; ngoài cùng là vỏ PVC/PE. Tín hiệu chạy trong khoảng không giữa lõi và lưới nên gần như miễn nhiễm với nhiễu điện từ bên ngoài — ưu thế lớn so với cáp xoắn đôi khi đi gần đường điện.
Phân biệt các mã cáp thông dụng
| Mã cáp | Lõi | Trở kháng | Cự ly camera HD khuyến nghị | Dùng cho |
|---|---|---|---|---|
| RG59 / 3C-2V | ~0,58 mm | 75 Ω | ≤ 150 m | Camera trong nhà, tuyến ngắn |
| RG6 / 5C-FB | ~1,02 mm | 75 Ω | 200 – 300 m | Camera ngoài trời, truyền hình cáp — thông dụng nhất |
| RG11 / 7C-FB | ~1,63 mm | 75 Ω | 400 – 600 m | Tuyến trục dài, liên khối nhà |
Lưu ý cách gọi: RG6 là mã Mỹ, 5C-FB là mã Nhật — hai loại tương đương về cỡ lõi và trở kháng 75 Ω, ở Việt Nam hay dùng lẫn cả hai tên. Hậu tố "FB" nghĩa là có màng nhôm (Foil) + lưới bện (Braid).
Cáp có dầu và không dầu khác gì nhau?
Cáp có dầu (flooded) bơm gel chống ẩm giữa các lớp, chuyên đi ngoài trời, chôn ngầm hoặc luồn cống — nước không thấm dọc thân cáp khi vỏ bị xước. Cáp không dầu nhẹ, sạch, dễ thi công, dành cho trong nhà và hành lang kỹ thuật. Đi tuyến ngoài trời dài, hãy chọn RG6 có dầu Alantek; tuyến trong nhà dùng RG6 không dầu là đủ.
Kinh nghiệm chọn và thi công
- Vượt cự ly khuyến nghị? Chuyển sang RG11, thêm bộ khuếch đại video, hoặc tốt nhất là chuyển hẳn sang camera IP chạy cáp quang + converter quang cho tuyến 500 m trở lên — chi phí thấp hơn và không suy hào tín hiệu.
- Camera có nguồn đi kèm: chọn loại cáp đồng trục liền dây nguồn 2 lõi để kéo một lần.
- Bấm đầu F/BNC đúng kỹ thuật: lưới bện phải gập ngược đều quanh đầu nối; lưới tiếp xúc kém là nguyên nhân số một gây nhiễu sọc màn hình.
- Không uốn gắt: bán kính cong tối thiểu bằng 10 lần đường kính cáp; bẻ gập làm biến dạng điện môi, thay đổi trở kháng.
