Patch panel — Patch panel 24 port, 48 port Cat5e Cat6

Patch panel là gì?

Patch panel (thanh đấu nối, bảng phối dây) là thanh kim loại chuẩn rack 19 inch mang sẵn 24 hoặc 48 cổng RJ45. Cáp mạng đi từ các phòng về tủ được đấu cố định vào mặt sau patch panel, còn mặt trước dùng dây nhảy ngắn cắm sang switch.

Lợi ích lớn nhất là cáp trục không bao giờ bị rút ra cắm vào. Mọi thao tác đổi cổng, đổi switch chỉ động đến dây nhảy phía trước — cáp âm tường giữ nguyên suốt vòng đời hệ thống. Đây là lý do mọi tủ mạng làm đúng chuẩn đều có patch panel, dù switch có thừa cổng.

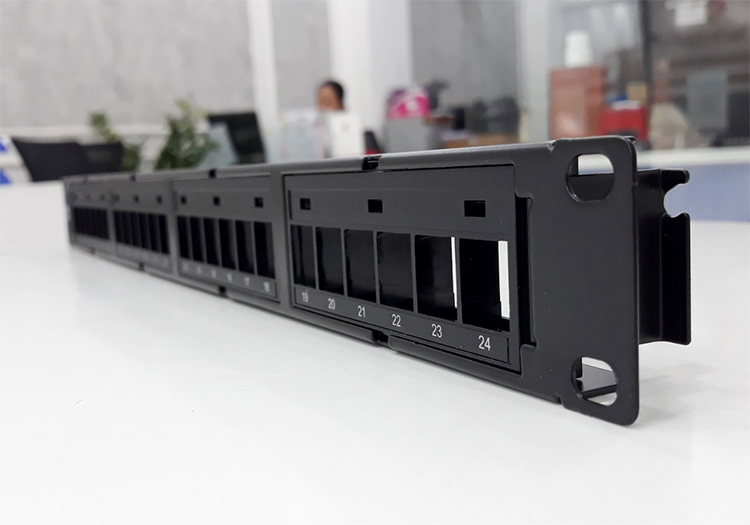

Patch panel 24 port Cat6 Commscope lắp trong tủ rack 19 inch

Patch panel 24 port Cat6 Commscope — mặt trước 24 cổng RJ45, chiếm 1U trong tủ rack.

Chọn 24 port hay 48 port?

Loại Chiếm chỗ Phù hợp với
Patch panel 24 port 1U Tủ tầng, văn phòng nhỏ và vừa. Ghép nhiều thanh 24 port dễ quản lý theo khu vực.
Patch panel 48 port 2U (một số bản 1U) Phòng máy, tủ trục nhiều điểm. Tiết kiệm chiều cao tủ nhưng đi dây dày, cần thanh quản lý cáp kèm theo.

Nguyên tắc chọn số cổng: đếm số điểm mạng thực tế rồi cộng thêm 25 – 30% dự phòng. Kéo thêm cáp sau khi hoàn thiện trần và tường tốn gấp nhiều lần so với chừa sẵn ngay từ đầu.

Danh sách Patch panel | Patch panel 24 port, 48 port Cat5e Cat6

Patch panel Cat5e hay Cat6?

Nguyên tắc bắt buộc: patch panel phải cùng chuẩn với cáp. Hệ thống đi cáp Cat6 mà đấu vào patch panel Cat5e sẽ bị kéo cả tuyến xuống chuẩn Cat5e — tiền mua cáp Cat6 coi như bỏ.

Cả ba mắt xích phải đồng bộ: cáp, patch panel và nhân mạng, hạt mạng RJ45. Nếu hệ thống chưa cần 10Gbps thì làm trọn bộ Cat5e vẫn đủ chạy Gigabit tới 100m.

Loại đấu sẵn và loại lắp nhân rời

  • Loại đấu sẵn (fixed) — cổng RJ45 gắn liền thanh, mặt sau là dãy IDC để nhấn dây. Rẻ hơn, thi công nhanh, nhưng hỏng một cổng thì phải thay cả thanh.
  • Loại lắp nhân rời (modular, keystone) — thanh chỉ là khung trống, mua nhân mạng lắp vào từng ô. Đắt hơn chút nhưng thay được từng cổng, và trộn được Cat5e với Cat6 hoặc thêm ô quang trên cùng một thanh.

Công trình văn phòng thông thường dùng loại đấu sẵn. Phòng máy hay hệ thống hay thay đổi nên dùng loại modular.

Các hãng patch panel đang phân phối

Patch panel 48 port Commscope dùng cho tủ trục nhiều điểm mạng

Patch panel 48 port — tiết kiệm chiều cao tủ nhưng cần thanh quản lý cáp đi kèm.

Lắp patch panel đúng cách

  • Xen thanh quản lý cáp giữa các patch panel. Chi phí nhỏ nhưng tiết kiệm hàng giờ mỗi lần truy vết, và giữ dây nhảy không bị gập gãy.
  • Dán nhãn cả hai đầu mỗi sợi — trên patch panel và tại ổ cắm đầu kia. Sơ đồ nhãn nên lưu lại kèm hồ sơ hoàn công.
  • Không tháo xoắn quá 13mm khi nhấn dây vào IDC mặt sau. Đây là lỗi làm rớt chuẩn phổ biến nhất.
  • Nhấn đúng chuẩn màu, T568B là phổ biến ở Việt Nam, và giữ một chuẩn duy nhất cho cả hệ thống.
  • Chừa bán kính uốn cho bó cáp phía sau, không bó chặt bằng dây rút nhựa.

Phụ kiện đi cùng

Một tủ mạng hoàn chỉnh cần patch panel, thanh quản lý cáp, thanh nguồn và tủ rack 19 inch đủ số U. Nếu tủ có cả tuyến quang thì thêm hộp phối quang ODF — vai trò của ODF với sợi quang giống hệt vai trò patch panel với cáp đồng.

Cần báo giá theo số lượng hoặc trọn bộ tủ mạng, anh chị gọi 0966 100 110.

Câu hỏi thường gặp về Patch panel

Patch panel (thanh đấu nối) là thanh kim loại chuẩn rack 19 inch mang 24 hoặc 48 cổng RJ45. Cáp mạng từ các phòng đấu cố định vào mặt sau, mặt trước dùng dây nhảy cắm sang switch — nhờ vậy cáp âm tường không bao giờ bị rút ra cắm vào.

Bản 24 port chiếm 1U trong tủ rack. Bản 48 port thường chiếm 2U, một số model dồn được vào 1U nhưng đi dây rất dày nên cần thanh quản lý cáp kèm theo.

Đếm số điểm mạng thực tế rồi cộng thêm 25 – 30% dự phòng. Kéo thêm cáp sau khi hoàn thiện trần và tường tốn gấp nhiều lần so với chừa sẵn ngay từ đầu.

Được nhưng không nên: cả tuyến sẽ bị kéo xuống chuẩn Cat5e. Cáp, patch panel và nhân mạng phải cùng chuẩn thì hệ thống mới đạt chuẩn Cat6.

Loại đấu sẵn có cổng RJ45 gắn liền thanh, rẻ và thi công nhanh, nhưng hỏng một cổng phải thay cả thanh. Loại modular là khung trống để lắp nhân rời, thay được từng cổng và trộn được Cat5e với Cat6 hoặc thêm ô quang trên cùng thanh.

Nên dùng. Không có patch panel thì cáp trục cắm thẳng vào switch, mỗi lần đổi cổng hay thay switch đều động vào cáp âm tường — đầu bấm hỏng dần và rất khó truy vết. Patch panel giữ cáp trục nguyên vẹn suốt vòng đời hệ thống.
