Trong một hệ thống cáp cấu trúc, ổ mạng Cat6 (còn gọi là nhân mạng, modular jack hay keystone jack) là điểm kết cuối của đường cáp ngang — nơi sợi cáp mạng Cat6 đi từ patch panel về vị trí làm việc và chuyển thành cổng RJ45 để cắm dây nhảy. Chất lượng của chiếc nhân nhỏ bé này quyết định trực tiếp việc đường truyền Gigabit có đạt chuẩn hay không.
Ổ mạng Cat6 là gì?
Ổ mạng Cat6 là đầu nối cái (female) 8 chân theo chuẩn RJ45, được thiết kế đạt băng thông 250 MHz theo tiêu chuẩn TIA/EIA-568, cho phép truyền Gigabit Ethernet (1000BASE-T) ổn định ở khoảng cách tới 100 m khi đi cùng cáp và phụ kiện cùng cấp. So với nhân Cat5e (100 MHz), nhân Cat6 có bộ khung dập IDC chính xác hơn và thường tích hợp tấm dẫn hướng chống xuyên nhiễu giữa các đôi dây.

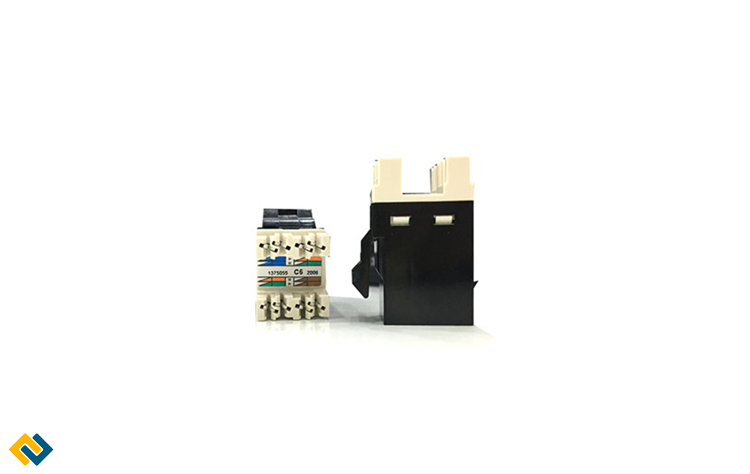

Cấu tạo của nhân mạng Cat6
- Thân nhân (housing): nhựa ABS hoặc PC chống cháy, ngàm keystone tiêu chuẩn để gài vào mặt nạ, thanh gắn patch panel hoặc hộp đế nổi.
- Khối IDC 110: 8 khe dao cắt cách điện, nơi 4 đôi dây được nhấn xuống bằng tool nhấn (punch-down) mà không cần tuốt vỏ.
- Bảng mạch bù nhiễu: điểm khác biệt chính so với Cat5e — bo mạch nhỏ bù chéo (crosstalk compensation) giúp đạt thông số NEXT/FEXT ở 250 MHz.
- Nắp chụp và nhãn màu T568A/B: in sẵn sơ đồ màu hai chuẩn đấu nối trên thân nhân.
Đấu nối ổ mạng Cat6: chọn T568A hay T568B?
Cả hai chuẩn đều cho tốc độ như nhau, khác nhau ở thứ tự đôi dây 2 và 3. Tại Việt Nam, T568B là chuẩn phổ biến nhất trong công trình thương mại. Quy tắc quan trọng duy nhất: toàn bộ hệ thống phải dùng thống nhất một chuẩn — nhân tường, patch panel và hạt mạng đều đấu B (hoặc đều A).
| Chân (pin) | T568B | T568A |
|---|---|---|
| 1 – 2 | Cam trắng – Cam | Xanh lá trắng – Xanh lá |
| 3 – 6 | Xanh lá trắng – Xanh lá | Cam trắng – Cam |
| 4 – 5 | Xanh dương – Xanh dương trắng | Xanh dương – Xanh dương trắng |
| 7 – 8 | Nâu trắng – Nâu | Nâu trắng – Nâu |
Các bước đấu nhân chuẩn thi công: giữ xoắn đôi dây đến sát điểm nhấn (phần tháo xoắn không quá 13 mm), sắp màu theo nhãn trên nhân, nhấn bằng tool 110 cho lưỡi dao cắt đứt phần dây thừa, đậy nắp chụp rồi test lại bằng máy test mạng trước khi đóng mặt nạ.
Cách chọn ổ mạng Cat6 cho công trình
- Đồng bộ hãng với cáp: dùng nhân mạng Cat6 CommScope với cáp CommScope, nhân Legrand với cáp Legrand… giúp giữ cam kết kênh truyền (channel warranty) của hãng.
- UTP hay FTP: môi trường nhiều nhiễu điện từ (nhà xưởng, gần tủ điện) nên chọn bộ nhân + cáp FTP có lớp chống nhiễu và nối đất đúng cách.
- Kiểm tra tem chính hãng: nhân trôi nổi thường mất thông số NEXT ở tần số cao — kênh truyền test Fluke sẽ Fail dù mắt thường không phân biệt được.
- Đếm đủ phụ kiện đi kèm: mặt nạ (faceplate) 1–2 cổng, hộp đế, dây nhảy Cat6 hai đầu đúc sẵn như dây nhảy Cat6 CommScope.
Tham khảo đầy đủ nhân mạng, phụ kiện mạng chính hãng CommScope, Legrand, LS, Belden đang có sẵn kho tại THIETBIQUANG.NET — gọi (024) 22255666 để nhận báo giá theo số lượng công trình.
Xem hàng và báo giá
Ổ mạng Cat6 chỉ đạt chuẩn khi đi cùng cáp đúng chuẩn — xem cáp mạng Cat6 chính hãng và phụ kiện mạng để chọn đồng bộ. Nếu hệ thống chưa cần 10Gbps thì cáp mạng Cat5e là đủ.
