Bộ chuyển đổi quang điện hoạt động như thế nào?

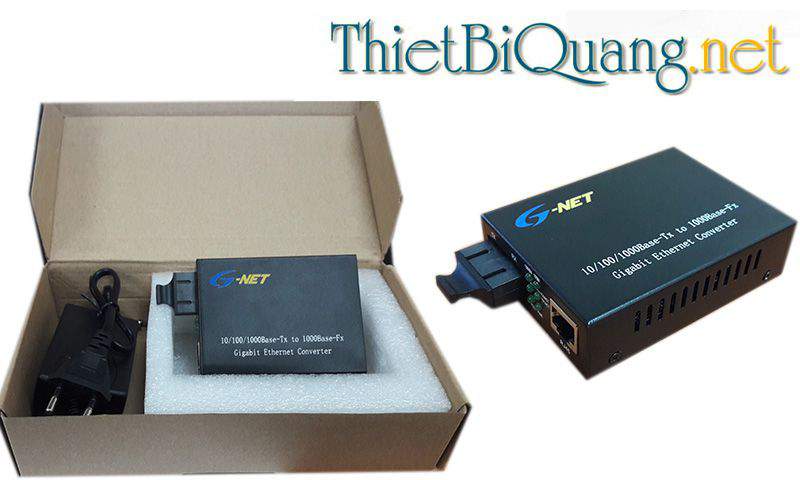

Bộ chuyển đổi quang điện là thiết bị có hai giao diện truyền dẫn: một cổng RJ45 cho cáp đồng và một cổng quang cho sợi quang. Nó nhận tín hiệu từ môi trường này, đổi sang môi trường kia rồi phát đi — không hơn, không kém.
Bài này đi sâu vào phần kỹ thuật: converter làm việc ở lớp nào, tự thương lượng tốc độ ra sao, đèn báo nói lên điều gì và cách tính quỹ suy hao cho một tuyến quang. Nếu anh chị cần bài chọn mua theo cự ly và số sợi, xem bài hướng dẫn chọn bộ chuyển đổi quang điện.
Converter làm việc ở lớp vật lý — hệ quả thực tế
Converter quang hoạt động ở lớp vật lý (Layer 1) của mô hình OSI bảy lớp. Nó chỉ tái tạo và đổi dạng tín hiệu, không đọc địa chỉ MAC, không lập bảng chuyển mạch, không xử lý VLAN hay QoS. Dữ liệu đi qua converter là "trong suốt".
Bốn hệ quả cần nhớ khi thiết kế hệ thống:
- Không thay được switch. Converter không chia cổng, không phân mạng. Cần nhiều cổng thì vẫn phải đặt switch phía sau.
- Không khuếch đại được tín hiệu yếu. Nếu tuyến quang vượt quỹ suy hao, converter không "cố chạy" được — link sẽ chập chờn hoặc không lên.
- Đứt sợi quang, cổng đồng vẫn báo link. Thiết bị phía sau tưởng mạng vẫn tốt. Chỉ bản có LFP (Link Fault Pass-through) mới đẩy trạng thái lỗi về đầu kia để hệ thống giám sát nhận ra.
- Luôn dùng theo cặp. Một bộ mỗi đầu tuyến, không có ngoại lệ.
Tự thương lượng tốc độ và MDI/MDI-X
Converter phổ thông tuân theo IEEE 802.3u nên tự thương lượng tốc độ 10, 100 hoặc 1000Mbps với thiết bị cắm vào, đồng thời tự nhận cáp thẳng hay cáp chéo (MDI/MDI-X). Nhờ vậy thiết bị chạy plug-and-play, không cần cấu hình.
Các chuẩn thường gặp ghi trên thân máy:
| Chuẩn | Ý nghĩa |
|---|---|
| IEEE 802.3 10Base-T | Ethernet 10Mbps trên cáp đồng xoắn đôi |
| IEEE 802.3u 100Base-TX / 100Base-FX | Fast Ethernet 100Mbps, bản TX cho đồng và FX cho quang |
| IEEE 802.3ab 1000Base-T | Gigabit trên cáp đồng Cat5e trở lên |
| IEEE 802.3z 1000Base-SX / LX | Gigabit trên quang: SX cho multimode, LX cho singlemode |
Một lỗi hay gặp: bản Gigabit nhưng chỉ đạt 100Mbps. Nguyên nhân gần như luôn nằm ở phía đồng — cáp không đạt chuẩn Cat5e/Cat6, hoặc bấm thiếu đôi. Gigabit cần đủ cả 4 đôi dây, trong khi 100Mbps chỉ cần 2 đôi.
Đọc đèn báo trên converter
Đèn LED là công cụ chẩn đoán nhanh nhất khi tuyến có sự cố:
- PWR — có nguồn. Không sáng thì kiểm tra adapter trước tiên.
- FX / FX LINK — đã bắt được link quang với đầu kia. Đây là đèn quan trọng nhất: sáng nghĩa là tuyến quang thông.
- TP / LINK — cổng RJ45 đã bắt được thiết bị đồng.
- 100 hoặc 1000 — tốc độ đang thương lượng được.
- FDX — đang chạy full duplex. Nếu chỉ half duplex, tốc độ thực tế sẽ tụt rõ rệt.
Chẩn đoán theo thứ tự: PWR trước, rồi FX, cuối cùng mới đến TP. Đèn FX không sáng thì vấn đề nằm ở tuyến quang, không phải ở thiết bị mạng.
Quỹ suy hao — vì sao tuyến ngắn vẫn lỗi
Quỹ suy hao (link budget) là chênh lệch giữa công suất bộ phát và độ nhạy bộ thu. Tuyến chỉ chạy ổn định khi tổng suy hao thực tế nhỏ hơn quỹ này, và còn dư dự phòng khoảng 3dB.
Các thành phần suy hao cần cộng vào:
- Sợi quang singlemode — khoảng 0,36dB/km ở 1310nm và 0,22dB/km ở 1550nm.
- Mỗi mối hàn — khoảng 0,1dB.
- Mỗi đầu nối (tại ODF, tại converter) — khoảng 0,3 – 0,5dB.
Một tuyến 10km với 2 mối hàn và 4 đầu nối chịu khoảng 3,6 + 0,2 + 1,6 ≈ 5,4dB. Bản converter 20km thừa sức chạy.
Chiều ngược lại cũng hỏng: lắp bản 80km cho tuyến 500m khiến bộ thu bão hoà vì tín hiệu quá mạnh, gây lỗi bit dù đèn FX vẫn sáng. Trường hợp này phải lắp thêm bộ suy hao quang 10 – 15dB. Đây là lỗi rất hay gặp và rất khó đoán nếu không biết nguyên nhân.
Không chỉ Ethernet: các chuẩn tín hiệu khác
Ngoài Ethernet, converter quang còn có bản cho nhiều chuẩn tín hiệu khác, dùng khi cần kéo dài tín hiệu công nghiệp qua sợi quang:
- Video analog (BNC) — cho hệ camera analog cần kéo xa mà chưa thay được sang camera IP.
- Nối tiếp RS232, RS422, RS485 — cho hệ SCADA, đồng hồ đo, bộ điều khiển trong nhà máy.
- E1 — cho hệ thống viễn thông.
Khi hỏi báo giá, cần nói rõ chuẩn tín hiệu chứ không chỉ nói "converter quang", vì các dòng này không thay thế nhau được.
Gom nhiều converter về một chỗ
Converter rời dùng adapter riêng. Với tuyến đơn lẻ thì gọn, nhưng khi tủ có trên 6 – 8 bộ thì rừng adapter trở thành điểm hỏng thường xuyên nhất của cả hệ thống — và cũng khó truy vết khi một tuyến rớt.
Giải pháp là khung nguồn tập trung chuẩn rack 19 inch: một bộ nguồn chung nuôi toàn bộ card converter. Chúng tôi có bản 14 khe và 16 khe, lắp vừa tủ rack 19 inch tiêu chuẩn.
