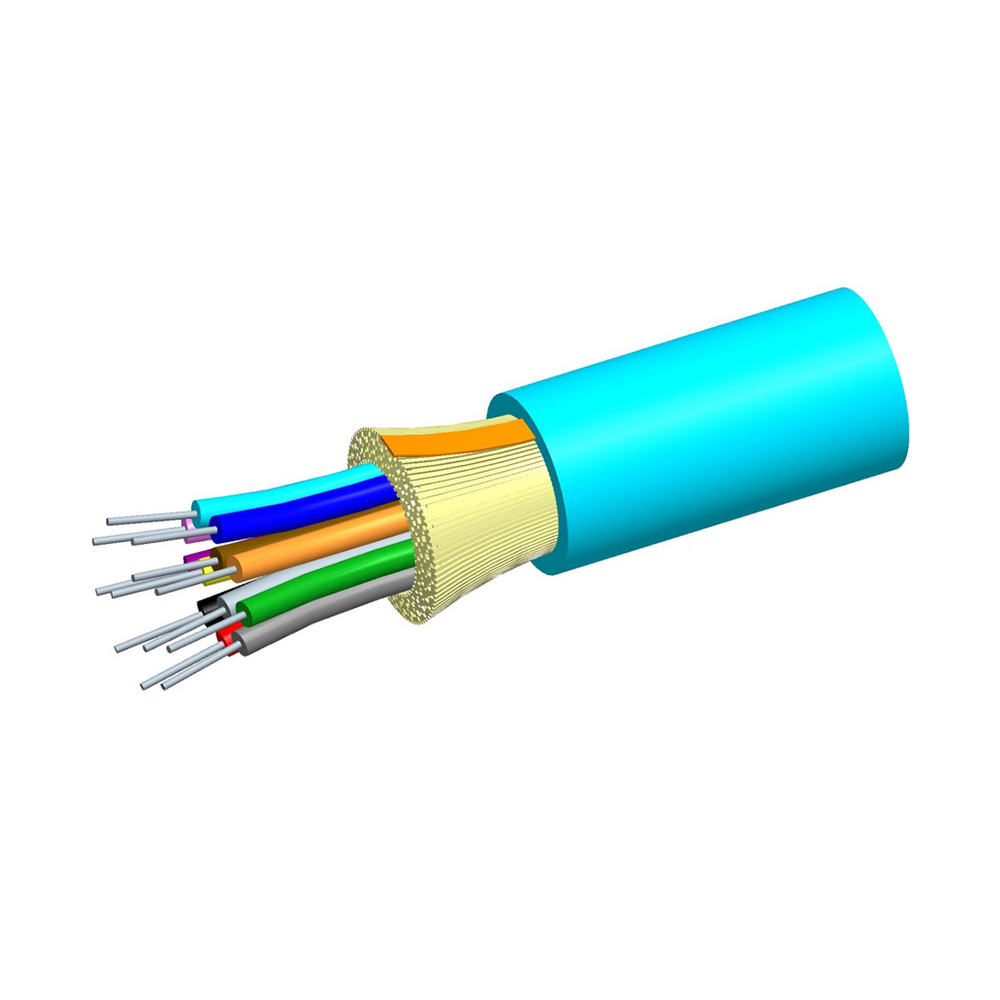

Cáp quang 8FO OM3 trong nhà Commscope chính hãng P/N:760249360
Hệ thống hạ tầng mạng viễn thông tại các trung tâm dữ liệu (Data Center), tòa nhà thương mại và doanh nghiệp lớn đang đứng trước áp lực vô cùng to lớn về khả năng mở rộng băng thông và tốc độ xử lý dữ liệu.
Sự bùng nổ của các mô hình điện toán đám mây, ứng dụng trí tuệ nhân tạo (AI), hệ thống lưu trữ mạng SAN và truyền dữ liệu thời gian thực đòi hỏi đường truyền trục chính (Backbone) không chỉ đáp ứng chuẩn 10Gbps hiện tại mà còn phải sẵn sàng nâng cấp lên 40Gbps và 100Gbps.
Nhằm giải quyết triệt để bài toán này, các kỹ sư hạ tầng hàng đầu luôn tìm kiếm những giải pháp cáp quang Multimode có mật độ sợi tối ưu, thiết kế gọn nhẹ và đáp ứng các tiêu chuẩn an toàn hỏa hoạn nghiêm ngặt nhất.
Cáp quang 8FO OM3 Commscope trong nhà (P/N: 760249360) sản phẩm cáp quang Multimode 8 sợi thế hệ mới đến từ tập đoàn CommScope. Chúng ta sẽ phân tích từ thông số kỹ thuật chuẩn quốc tế, đặc tính vật lý, tiêu chuẩn an toàn cháy nổ Châu Âu (CPR Class Cca), đến tính ứng dụng thực tế và các quy chuẩn thi công giúp tối ưu hóa hiệu suất cho toàn hệ thống.
Tổng quan về sản phẩm Cáp quang 8FO OM3 Commscope P/N:760249360
Cáp quang Commscope P/N: 760249360 (Mã phân loại quốc tế: N-008-MP-5K-F08YL/20G) là dòng cáp quang Multimode 8 sợi (8 Core / 8FO) cao cấp được thiết kế chuyên dụng cho môi trường lắp đặt trong nhà (Indoor Micro-Distribution). Sản phẩm thuộc chuỗi giải pháp truyền dẫn LazrSPEED® 300 trứ danh của CommScope thương hiệu toàn cầu đi đầu trong lĩnh vực hạ tầng mạng và viễn thông (tiền thân bao gồm thương hiệu AMP Netconnect).
Khác với các dòng cáp 4 sợi hay 12 sợi thông thường, cấu trúc 8 sợi quang đem lại sự cân bằng hoàn hảo cho các kiến trúc mạng hiện đại. Đặc biệt trong các kết nối quang MPO/MTP chuẩn 8 sợi (Base-8 Architecture) dùng cho ứng dụng 40GBASE-SR4 hoặc 100GBASE-SR4, việc sử dụng cáp 8FO giúp khai thác tối đa 100% dung lượng sợi quang mà không để thừa bất kỳ sợi rác nào, giúp tiết kiệm chi phí đầu tư và tối ưu hóa không gian quản lý cáp trong tủ RACK.
Bảng thông số kỹ thuật cáp quang 8FO OM3 Commscope trong nhà
Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của mã cáp quang 8FO OM3 Commscope 760249360, được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức của nhà sản xuất:
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Thương hiệu / Nhà sản xuất | CommScope® (Hoa Kỳ) |
| Mã sản phẩm (Part Number) | 760249360 |
| Mã phân loại (Product Code) | N-008-MP-5K-F08YL/20G |
| Loại cáp / Số sợi quang | Multimode OM3 (LazrSPEED® 300) / 8 Sợi (8 Core / 8FO) |
| Môi trường lắp đặt | Trong nhà (Indoor - Micro Distribution / Backbone) |
| Chất liệu lớp vỏ ngoài | Low Smoke Zero Halogen (LSZH) / CPR Class Cca |
| Màu sắc vỏ cáp | Vàng (Yellow) |
| Đường kính ngoài của cáp | 2.0 mm (Thiết kế Micro-Distribution siêu mảnh) |
| Độ suy hao (Attenuation) | 1.0 dB/km tại bước sóng 1300 nm; 3.0 dB/km tại bước sóng 850 nm |
| Băng thông Modal hiệu dụng (EMB) | 2000 MHz.km tại bước sóng 850 nm |
| Khoảng cách truyền dẫn 10G | Lên tới 300 mét (chuẩn 10GBASE-SR) |
| Bán kính uốn cong tối thiểu | 30 mm (khi kéo/có tải); 15 mm (khi cố định/không tải) |
| Lực kéo tối đa (Tensile Load) | Ngắn hạn (Short Term): 200 N | Dài hạn (Long Term): 67 N |
| Nhiệt độ vận hành | -20 °C đến +70 °C |
Phân tích đặc tính cáp quang 8FO OM3 Commscope chính hãng
Công nghệ sợi quang LazrSPEED® 300 tối ưu cho nguồn Laser VCSEL
Cáp quang 8FO OM3 Commscope là dòng sợi công nghệ cao LazrSPEED® 300 với kích thước lõi/vỏ tiêu chuẩn 50/125µm. Khác biệt hoàn toàn so với các thế hệ cáp OM1, OM2 vốn sử dụng nguồn phát LED tốc độ thấp, sợi OM3 được thiết kế tối ưu riêng cho các nguồn phát Laser bề mặt phát xạ dọc (VCSEL - Vertical-Cavity Surface-Emitting Laser) hoạt động ở bước sóng 850nm.
Chỉ số băng thông ma trận hiệu dụng EMB (Effective Modal Bandwidth) đạt tới 2000 MHz.km tại bước sóng 850 nm giúp triệt tiêu hiện tượng tán sắc mode (Differential Mode Delay - DMD). Điều này đảm bảo tín hiệu dữ liệu truyền đi qua khoảng cách 300m ở tốc độ 10Gbps hay 100m ở tốc độ 40G/100G mà không bị suy hao hay biến dạng dạng sóng.
Đạt tiêu chuẩn chống cháy Châu Âu CPR Class Cca & Vỏ an toàn LSZH
Đối với các công trình hiện đại, tiêu chuẩn an toàn phòng cháy chữa cháy cho hệ thống cáp mạng là yêu cầu bắt buộc. Mã cáp 760249360 sử dụng lớp vỏ polymer đặc biệt LSZH (Low Smoke Zero Halogen) đạt tiêu chuẩn kiểm định khắt khe của Châu Âu CPR (Construction Products Regulation) Class Cca-s1a,d1,a1:
Chống cháy lan & Ít phát thải khói (Low Smoke): Khi xảy ra hỏa hoạn, vỏ cáp không bắt lửa nhanh và chỉ giải phóng lượng khói cực thấp, giữ cho lối thoát hiểm và không gian làm việc không bị bao phủ bởi khói độc.
Không chứa Halogen (Zero Halogen): Loại bỏ hoàn toàn các nguyên tố độc hại như Clo, Brom. Khi bị đốt cháy, cáp không sinh ra khí Axit Clohydric (HCl) gây nguy cơ ngạt thở cho con người và ăn mòn vi mạch điện tử trong phòng Server.
Cấu trúc Micro-Distribution 2.0mm tối ưu hóa không gian Data Center
Mặc dù tích hợp tới 8 sợi quang bên trong, cáp quang Multimode OM3 Commscope sở hữu đường kính ngoài cực kỳ ấn tượng chỉ 2.0 mm. Đây là bước tiến lớn về mặt thiết kế cấu trúc vật lý so với các dòng cáp bọc chặt (Tight-Buffered) truyền thống vốn có đường kính từ 5.0mm đến 8.0mm.
Đường kính siêu mảnh kết hợp với trọng lượng siêu nhẹ giúp giảm hơn 60% dung tích chiếm dụng trong máng cáp (cable tray) và ống dẫn (conduit). Nhờ đó, luồng không khí làm mát (airflow) trong hệ thống tủ RACK và phòng máy Data Center được lưu thông tuần hoàn dễ dàng, góp phần hạ nhiệt độ thiết bị và tiết kiệm đáng kể chi phí điện năng vận hành hệ thống điều hòa.
Khuyến nghị từ Kỹ sư Hạ tầng: Cáp 8FO OM3 Commscope 760249360 có bán kính uốn cong cố định chỉ 15mm. Đây là ưu thế tuyệt vời khi thi công trong các không gian chật hẹp như khay hàn cáp quang (Splice Tray), ODF mật độ cao HD-ODF, hoặc khi chuyển hướng cáp trong gầm sàn kỹ thuật mà không sợ hiện tượng hao hụt công suất do uốn cong (Macrobending Loss).
Ứng dụng thực tế của Cáp quang 8FO OM3 Commscope 760249360
Với các ưu điểm vượt trội về hiệu suất, kích thước và độ an toàn cháy nổ, mã sản phẩm 760249360 được ứng dụng rộng rãi trong nhiều mô hình hạ tầng mạng đòi hỏi độ tin cậy cao:
Kiến trúc MPO/MTP Base-8 trong Data Center: Làm tuyến cáp Trunk kết nối giữa các tủ RACK (Rack-to-Rack), kết nối từ khu vực phân phối chính (MDA) tới các khu vực phân phối phân đoạn (ZDA/EDA) sử dụng chuẩn kết nối 8 sợi cho các ứng dụng 40GBASE-SR4 và 100GBASE-SR4.
Mạng kết nối trục chính doanh nghiệp (Campus & Building Backbone): Dùng làm tuyến cáp truyền dẫn liên tầng (Riser) hoặc nối giữa các tòa nhà nội bộ, đảm bảo tốc độ truyền tải mượt mà cho hàng ngàn máy trạm truy cập cùng lúc.
Hạ tầng viễn thông Ngân hàng & Tài chính: Cung cấp kênh truyền dẫn quang tốc độ cao, độ trễ cực thấp cho các giao dịch tài chính tự động, hệ thống sao lưu dữ liệu thảm họa (Disaster Recovery).
Hệ thống điều khiển trung tâm & BMS Tòa nhà thông minh: Kết nối các bộ xử lý trung tâm, hệ thống lưu trữ video giám sát IP camera chuẩn 4K/8K và hệ thống quản lý tòa nhà BMS đòi hỏi độ ổn định 24/7.
Quy trình thi công và nghiệm thu kỹ thuật chuẩn hãng
Nhằm đảm bảo toàn bộ hệ thống cáp quang đạt được hiệu suất 10G-100G theo đúng tiêu chuẩn thiết kế của Commscope, kỹ thuật viên cần tuân thủ nghiêm ngặt các quy tắc thi công sau:
Tuân thủ giới hạn lực kéo và bán kính uốn cong
Trong quá trình kéo cáp qua ống gen hoặc máng cáp, lực kéo không được vượt quá 200N. Khuyên dùng các công cụ kéo chuyên dụng có kiểm soát lực.
Đảm bảo bán kính uốn cong tối thiểu luôn ≥ 30mm khi đang kéo và ≥ 15mm sau khi cáp đã được cố định hoàn toàn.
Kỹ thuật hàn nối và sử dụng ODF
Sử dụng máy hàn cáp quang Multimode căn chỉnh lõi tự động (Core Alignment).
Lựa chọn hộp phối quang ODF, khay hàn (Splice Tray) và dây nối pigtail OM3 tương thích chuẩn Commscope để tránh chênh lệch đường kính lõi.
Suy hao mối hàn quang phải đảm bảo ≤ 0.1 dB/mối hàn.
Đo kiểm và nghiệm thu hệ thống (Testing & Certification)
Sử dụng máy đo suy hao quang OPM (Optical Power Meter) và máy đo OTDR chuyên dụng để kiểm tra tuyến cáp ở cả hai bước sóng 850nm và 1300nm.
Làm sạch tất cả các đầu nối quang (Connector Ferrule) bằng bút lau quang chuyên dụng trước khi cắm vào Module SFP/QSFP để tránh bụi bẩn làm xước mặt sứ và suy hao tín hiệu.
Lợi ích khi đầu tư Cáp quang 8FO OM3 Commscope chính hãng
Sử dụng sản phẩm cáp quang Commscope 760249360 chính hãng mang lại sự cam kết an toàn vững chắc cho hạ tầng công nghệ của doanh nghiệp:
Đầy đủ giấy tờ pháp lý (CO/CQ): Mỗi cuộn cáp xuất xưởng đều có đầy đủ Chứng nhận xuất xứ (CO) và Chứng nhận chất lượng (CQ) từ nhà máy Commscope, đáp ứng trọn vẹn yêu cầu hồ sơ nghiệm thu cho các dự án trọng điểm, dự án nhà nước và FDI.
Chất lượng xuất xưởng đồng nhất 100%: Quy trình sản xuất tự động hóa hiện đại bậc nhất thế giới đảm bảo từng mét cáp đều đạt chuẩn các thông số quang học và cơ học khắt khe nhất.
Gói bảo hành hệ thống 25 năm (System Warranty): Khi mua sản phẩm chính hãng và thi công bởi đơn vị ủy quyền của Commscope, toàn bộ hệ thống cáp sẽ được hưởng chính sách bảo hành hiệu năng lên tới 25 năm từ tập đoàn.
Cáp quang 8FO OM3 Commscope trong nhà P/N: 760249360 (N-008-MP-5K-F08YL/20G) là giải pháp hạ tầng truyền dẫn mạng đỉnh cao, kết hợp hoàn hảo giữa cấu trúc 8 sợi tối ưu cho kiến trúc MPO/Base-8, băng thông 10G-100G mạnh mẽ, đường kính siêu nhỏ 2.0mm và lớp vỏ chống cháy LSZH Class Cca đạt chuẩn quốc tế. Đây chính là khoản đầu tư thông minh và lâu dài, giúp hệ thống CNTT của doanh nghiệp sẵn sàng bứt phá trong kỷ nguyên số.
