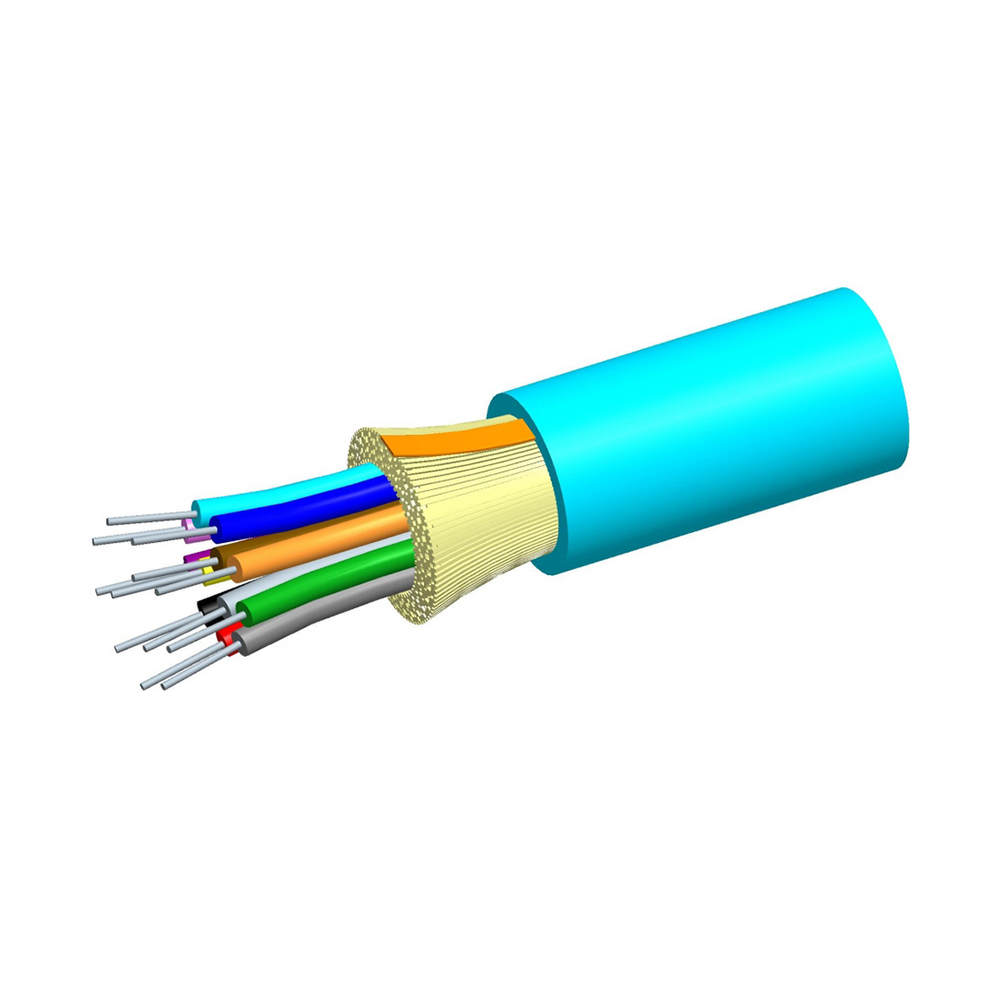

Cáp quang 4FO OM3 Commscope Aqua trong nhàP/N:700009822
Đối với các kết nối trục chính (Backbone) giữa các tầng trong tòa nhà, kết nối liên phòng máy tính hay truyền dẫn nội bộ Data Center, giải pháp cáp quang Multimode OM3 đang là sự lựa chọn tối ưu nhờ sự cân bằng xuất sắc giữa chi phí đầu tư thiết bị quang (Transceiver) và khả năng cung cấp băng thông tốc độ cao từ 10Gbps đến 40Gbps.
Cáp quang 4FO OM3 Commscope Aqua trong nhà (P/N: 700009822)một trong những mã cáp quang 4 sợi chất lượng hàng đầu thế giới thuộc dòng giải pháp LazrSPEED® 300 của CommScope. Chúng ta sẽ cùng tìm hiểu cấu trúc kỹ thuật, thông số tiêu chuẩn quốc tế, tiêu chuẩn an toàn phòng cháy, cũng như các lưu ý thi công thực tế giúp tối ưu hóa hiệu suất tuyến cáp.
Tổng quan về Cáp quang 4FO OM3 Commscope P/N: 700009822
Cáp quang Multimode OM3 Commscope P/N: 700009822 (Mã phân loại quốc tế: N-004-DS-5K-F04AQ) là dòng cáp quang Multimode 4 sợi (4 Core / 4FO) cấu trúc bọc chặt được thiết kế chuyên dụng cho môi trường lắp đặt trong nhà. Sản phẩm thuộc thương hiệu danh tiếng CommScope tập đoàn dẫn đầu toàn cầu về hạ tầng viễn thông (tiền thân bao gồm AMP Netconnect và Systimax).
Với vỏ ngoài màu xanh ngọc (Aqua) đặc trưng chuẩn quốc tế cho cáp OM3, sản phẩm dễ dàng phân biệt và quản lý trong các hệ thống tủ RACK mật độ cao. Thiết kế 4 sợi quang độc lập cho phép xây dựng cấu hình kết nối dự phòng 2 kênh truyền/nhận (2TX/2RX) hoặc tích hợp linh hoạt cho các tuyến đường truyền song song trong mạng nội bộ doanh nghiệp.
Bảng thông số kỹ thuậtCáp quang 4FO OM3 Commscope Aqua trong nhà
Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của mã cáp quang 4FO OM3 Commscope Aqua 700009822, được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức của nhà sản xuất:
| Thông số kỹ thuật | Giá trị chi tiết PDF |
|---|---|
| Thương hiệu / Nhà sản xuất | CommScope® (Hoa Kỳ) |
| Mã sản phẩm (Part Number) | 700009822 |
| Mã phân loại (Product Code) | N-004-DS-5K-F04AQ |
| Loại cáp / Số sợi quang | Multimode OM3 (LazrSPEED® 300) / 4 Sợi (4 Core / 4FO) |
| Cấu trúc sợi cáp | Sợi bọc chặt (Tight-Buffered / Distribution Design) |
| Môi trường lắp đặt | Trong nhà (Indoor Riser / Backbone) |
| Chất liệu lớp vỏ ngoài | Flame-Retardant PVC / Low Smoke Zero Halogen (LSZH Option) |
| Màu sắc vỏ cáp | Xanh ngọc (Aqua) |
| Đường kính ngoài của cáp | 4.86 mm |
| Độ suy hao (Attenuation) | 1.0 dB/km tại bước sóng 1300 nm; 3.0 dB/km tại bước sóng 850 nm |
| Băng thông Modal hiệu dụng (EMB) | 2000 MHz.km tại bước sóng 850 nm |
| Khoảng cách truyền dẫn 10G | Lên tới 300 mét (chuẩn 10GBASE-SR) |
| Bán kính uốn cong tối thiểu | 73 mm (khi kéo/có tải); 49 mm (khi cố định/không tải) |
| Lực kéo tối đa (Tensile Load) | Ngắn hạn (Short Term): 400 N | Dài hạn (Long Term): 120 N |
| Nhiệt độ vận hành | -20 °C đến +70 °C |
Phân tích đặcđiểm kỹ thuật Cáp quang 4FO OM3 Commscope
Công nghệ sợi LazrSPEED® 300 tối ưu hóa cho VCSEL 850nm
Lõi cáp 700009822 sử dụng sợi quang Multimode 50/125µm thế hệ LazrSPEED® 300. Điểm đặc trưng của chuẩn OM3 là khả năng tương thích tuyệt đối với các nguồn phát laser bề mặt phát xạ dọc (VCSEL) ở bước sóng 850nm. Nguồn phát VCSEL giúp tiết kiệm đáng kể chi phí module quang SFP+ 10G so với các module Single-mode đắt đỏ.
Với băng thông ma trận hiệu dụng EMB đạt 2000 MHz.km tại bước sóng 850 nm, sợi quang loại bỏ hiệu ứng tán sắc mode (Differential Mode Delay - DMD), cho phép truyền dẫn tín hiệu 10Gbps ổn định trên khoảng cách 300 mét và sẵn sàng nâng cấp lên 40Gbps/100Gbps trên cự ly ngắn trong Data Center.
Cấu trúc Tight-Buffered tiện lợi cho thi công bấm đầu trực tiếp
Khác với dòng cáp ống đệm xốp (Loose Tube) chứa gel chống thấm chuyên dùng ngoài trời, cáp trong nhà Commscope 700009822 sở hữu cấu trúc Tight-Buffered (Sợi bọc chặt đường kính 900µm). Mỗi sợi quang được bảo vệ bởi lớp vỏ đệm chặt riêng biệt bằng vật liệu nhiệt dẻo cao cấp.
Cấu trúc bọc chặt đem lại lợi thế vô cùng lớn khi thi công: kỹ thuật viên có thể tuốt lớp vỏ bọc chặt và bấm trực tiếp các loại đầu nối Fast Connector (LC, SC, ST) hoặc hàn nối pigtail dễ dàng trong khay phối quang ODF mà không mất thời gian lau chùi chất gel dầu phức tạp.
Lớp gia cường Aramid Yarns và khả năng chống cháy an toàn
Bao bọc xung quanh các sợi quang bọc chặt là lớp sợi gia cường chịu lực Aramid Yarns (vật liệu Kevlar siêu bền). Lớp gia cường này chịu lực kéo trực tiếp trong quá trình thi công qua ống gen hay máng cáp, bảo vệ tuyệt đối sợi quang bên trong không bị rạn nứt hay đứt gãy.
Bên cạnh đó, lớp vỏ cáp đạt các tiêu chuẩn chống cháy UL Riser (NEC Article 770 / UL 1666) hoặc tiêu chuẩn an toàn LSZH. Điều này ngăn ngừa cáp trở thành đường dẫn ngọn lửa khi xảy ra sự cố hỏa hoạn qua các trục kỹ thuật liên tầng (Riser Shaft) trong tòa nhà.
Khuyến nghị từ Kỹ sư Hạ tầng: Nhờ vỏ màu Aqua đặc trưng và cấu trúc bọc chặt linh hoạt, cáp Commscope 700009822 là sự lựa chọn hàng đầu cho các kết nối liên tủ RACK (Inter-cabinet Links) hoặc làm đường trục Backbone kết nối từ phòng Server chính đến các tủ MDF/IDF tại các tầng trong tòa nhà văn phòng.
Ứng dụng thực tế của Cáp quang 4FO OM3 Commscope Aqua
Nhờ đặc tính linh hoạt và hiệu suất truyền dẫn cao, sản phẩm P/N: 700009822 đáp ứng hoàn hảo nhu cầu kết nối cho nhiều mô hình công trình hiện đại:
Tuyến trục liên tầng tòa nhà (Building Backbone Riser): Dùng làm đường truyền kết nối từ tủ phân phối chính (MDF) ở tầng trung tâm dữ liệu đến các tủ phân phối tầng (IDF), đảm bảo băng thông 10Gbps cho toàn bộ hệ thống máy tính cán bộ công nhân viên.
Kết nối nội bộ Trung tâm dữ liệu (Data Center Interconnect): Nối các dãy tủ Rack chủ (Main Distribution Area - MDA) tới các tủ Switch hàng (End-of-Row / Top-of-Rack) yêu cầu độ trễ cực thấp.
Mạng LAN doanh nghiệp & Nhà máy sản xuất: Kết nối các nhà xưởng, khu vực văn phòng điều hành nội bộ với băng thông cao, kháng hoàn toàn nhiễu điện từ (EMI) từ máy móc công nghiệp.
Hệ thống giám sát an ninh Camera IP & BMS: Truyền tải tín hiệu hình ảnh độ phân giải siêu cao (4K/8K) từ các trung tâm điều hành giám sát tới mạng máy chủ lưu trữ tập trung.
Quy trình thi công và nghiệm thuCáp quang 4FO OM3 Commscope
Để đảm bảo tuyến cáp quang 4FO OM3 Commscope vận hành tối ưu và đạt đầy đủ các thông số cam kết từ nhà sản xuất, quy trình thi công cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật sau:
Kiểm soát lực kéo và bán kính uốn cong
Lực kéo tối đa cho phép trong lúc thi công kéo cáp là 400 N. Tuyệt đối không giật cục hoặc dùng lực kéo quá đà làm giãn cấu trúc vỏ.
Bán kính uốn cong không được nhỏ hơn 73 mm khi đang kéo và 49 mm sau khi đã cố định cáp vào máng cáp hoặc ODF.
Xử lý tuốt vỏ và thi công đầu nối
Sử dụng kìm tuốt sợi quang chuyên dụng để bóc lớp vỏ Tight Buffer 900µm, tránh làm xước bề mặt lớp mạ Cladding của sợi quang.
Hàn nối sợi quang với dây hàn pigtail OM3 bằng máy hàn cáp quang tự động (Core Alignment) với độ suy hao mối hàn ≤0.1" dB" .
Đo kiểm nghiệm thu đạt chuẩn Tier-1 / Tier-2
Sử dụng máy đo công suất quang OPM (Optical Power Meter) đo suy hao toàn tuyến ở bước sóng 850nm và 1300nm.
Sử dụng máy đo OTDR để kiểm tra các điểm suy hao bất thường, mối hàn và tổng chiều dài tuyến cáp. Đảm bảo toàn bộ connector được vệ sinh sạch sẽ bằng dụng cụ chuyên dụng trước khi cắm vào Module quang.
Lợi ích khi lựa chọn Cáp quang 4FO OM3 Commscope chính hãng
Việc sử dụng cáp quang Commscope 700009822 chính hãng mang lại sự yên tâm tuyệt đối và đảm bảo giá trị đầu tư lâu dài cho doanh nghiệp:
Giấy tờ pháp lý đầy đủ (CO/CQ): Cung cấp đầy đủ CO (Certificate of Origin) và CQ (Certificate of Quality) do nhà máy Commscope cấp, hỗ trợ hoàn thiện hồ sơ nghiệm thu dự án.
Chất lượng đạt chuẩn quốc tế: Được kiểm định gắt gao theo các tiêu chuẩn ISO/IEC 11801, TIA-568-C.3 và IEC 60793, bảo đảm hiệu suất truyền dẫn đồng nhất.
Chính sách bảo hành 25 năm: Được hưởng gói bảo hành hiệu năng hệ thống lên tới 25 năm (Systimax/Netconnect Warranty) khi được thiết kế và thi công bởi đối tác chứng nhận của Commscope.
Cáp quang 4FO OM3 Commscope Aqua trong nhà P/N: 700009822 (N-004-DS-5K-F04AQ) là sự kết hợp hoàn hảo giữa công nghệ sợi LazrSPEED® 300 tiên tiến, cấu trúc bọc chặt Tight-Buffered linh hoạt và khả năng chống cháy an toàn.
Sản phẩm chính là giải pháp hạ tầng lý tưởng đáp ứng xuất sắc yêu cầu kết nối băng thông cao 10G-40G cho các công trình văn phòng, nhà máy và trung tâm dữ liệu hiện đại.
