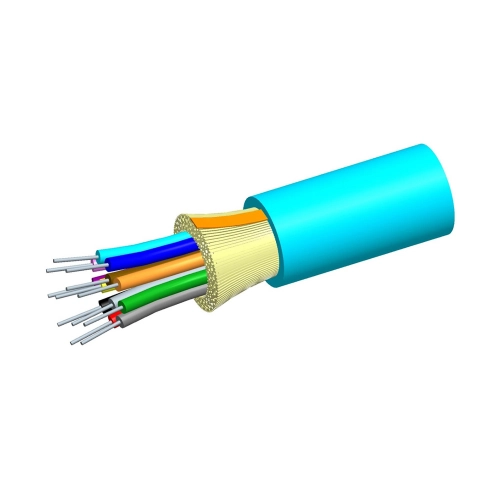

Cáp quang 12FO OM3 Commscope Aqua trong nhà

Cáp quang 12FO OM3 Commscope Aqua P/N:700009749 chính hãng

Trong số các giải pháp cáp quang Multimode hiện nay, cáp quang 12FO OM3 Commscope Aqua trong nhà (Mã P/N: P/N:700009749 – Mã sản phẩm: N-012-DS-5L-FSUAQ/D) khẳng định vị thế ưu việt nhờ tiêu chuẩn kỹ thuật vượt trội từ tập đoàn CommScope (Mỹ).

Nội dung này cung cấp phân tích toàn diện về cấu trúc, thông số kỹ thuật, khả năng vận hành và ứng dụng thực tế của cáp quang 12FO OM3 Commscope, giúp các kỹ sư hệ thống và nhà quản lý hạ tầng đưa ra quyết định đầu tư tối ưu nhất.

Tổng quan thương hiệu CommScope và cáp quang 12FO OM3 Commscope

CommScope là thương hiệu hàng đầu thế giới trong lĩnh vực hạ tầng mạng truyền thông. Các dòng sản phẩm cáp quang indoor của hãng, đặc biệt là hệ thống cáp LazrSPEED®, nổi tiếng nhờ độ tin cậy, tuổi thọ cao và tuân thủ chặt chẽ các tiêu chuẩn quốc tế.

Mã sản phẩm P/N:700009749 thuộc dòng cáp quang trong nhà (Indoor Distribution Cable). Cáp được trang bị 12 sợi quang Multimode OM3 LazrSPEED® 300, thiết kế dạng Single-unit (1 ống chứa 12 sợi) với vỏ bọc màu xanh Aqua đặc trưng của chuẩn Multimode OM3.

Thông số định danh cơ bản:

• Thương hiệu: CommScope®
• Mã sản phẩm (P/N):700009749
• Dòng cáp: LazrSPEED® Low Smoke Zero Halogen Riser Distribution
• Số sợi quang (Fiber Count): 12 sợi
• Loại sợi quang: Multimode OM3 (LazrSPEED® 300)
• Màu vỏ ngoài: Xanh Aqua
• Môi trường sử dụng: Trong nhà (Indoor), phòng server, trục đứng tòa nhà (Riser)

Đặc tính kỹ thuật của cáp quang 12FO OM3 Commscope P/N:700009749

Để hiểu rõ tại sao mã cáp quang Multimode OM3 Commscope lại được ưu ái trong các dự án lớn, chúng ta cùng phân tích chi tiết cấu tạo cơ học, quang học và chuẩn an toàn môi trường của sản phẩm.

Cấu trúc cơ học rắn chắc và tối ưu kích thước

Cáp được thiết kế dạng Distribution (phân phối) không bọc thép (Non-armored). Với đường kính ngoài vỏ chỉ 6.07 mm (0.239 in) và trọng lượng nhẹ 34.0 kg/km (22.8 lb/kft), sản phẩm giúp giảm tải trọng lên hệ thống máng cáp, khay cáp và cực kỳ dễ dàng khi thi công đi dây qua các góc hẹp.

• Bán kính uốn cong tối thiểu khi thi công (Loaded): 91 mm (3.58 in)
• Bán kính uốn cong tối thiểu khi vận hành (Unloaded): 61 mm (2.40 in)
• Lực kéo tối đa ngắn hạn (Short Term): 667 N (150 lbf)
• Lực kéo tối đa dài hạn (Long Term): 200 N (45 lbf)
• Khả năng chịu nén (Compression): 10 N/mm (57 lb/in) theo tiêu chuẩn FOTP-41 / IEC 60794-1 E3

Công nghệ sợi quang LazrSPEED® 300 OM3

Sợi quang tích hợp bên trong là dòng CS-5L-TB (LazrSPEED® 300 OM3 Bend-Insensitive Multimode Fiber). Đây là loại sợi quang cao cấp có khả năng kháng uốn cong, giảm thiểu suy hao tín hiệu khi cáp bị gập hoặc uốn ở bán kính nhỏ trong hộc phân phối ODF.

- Đường kính lõi/vỏ: 50/125 µm

- Băng thông hiệu dụng (Effective Modal Bandwidth - EMB): 2000 MHz.km tại bước sóng 850 nm.

- Suy hao tối đa (Attenuation): ≤ 3.0 dB/km (ở bước sóng 850 nm) và ≤ 1.0 dB/km (ở bước sóng 1300 nm).

- Khoảng cách truyền tải tối đa:

• 10 GbE (10GBASE-SR): Truyền xa lên đến 300 mét ở bước sóng 850 nm sử dụng nguồn phát VCSEL.
• 40 GbE / 100 GbE: Hỗ trợ kết nối khoảng cách lên đến 100 mét với các giao thức quang học hiện đại.

Tiêu chuẩn an toàn cháy nổ cao cấp (LSZH & Riser)

Yếu tố an toàn luôn được đặt lên hàng đầu đối với cáp lắp đặt trong nhà. Mã P/N:700009749 đáp ứng các tiêu chuẩn phòng cháy chữa cháy khắt nghiêm ngặt của Bắc Mỹ và Châu Âu:

Vật liệu vỏ: Không chứa Halogen, sinh ít khói (Low Smoke Zero Halogen - LSZH) và đạt chuẩn chống cháy trục đứng (Riser). Khi xảy ra sự cố hỏa hoạn, cáp không sinh ra khí độc Halogen gây ăn mòn thiết bị và gây nguy hiểm cho con người.

Phân loại Châu Âu (EN50575 CPR EuroClass): Dca s1a d1 a2

• Dca: Khả năng cản cháy lan rộng tốt.
• s1a: Lượng khói phát sinh cực kỳ thấp, độ xuyên sáng cao.
• d1: Giảm thiểu tối đa hạt nhỏ giọt cháy rớt xuống.
• a2: Độ tính axit của khí thải ở mức thấp.

Tiêu chuẩn kiểm thử lửa: NEC OFNR-ST1 (ETL), IEC 60332-3, IEC 60754-2, IEC 61034-2, UL 1666, UL 1685.

Bảng báo giá kỹ thuật cáp quang 12FO OM3 Commscope

Ưu điểm nổi bật của cáp quang CommScope 12FO OM3 (P/N:700009749)

Tối ưu hóa chi phí và băng thông truyền tải

Với 12 sợi quang độc lập tích hợp trong một đường cáp nhỏ gọn, doanh nghiệp có thể thiết lập nhiều kênh truyền dẫn dự phòng (redundancy) hoặc chia tách các luồng dữ liệu riêng biệt cho mạng nội bộ, máy chủ và hệ thống camera giám sát. Chuẩn OM3 cho phép đáp ứng hoàn hảo tốc độ 10G/40G/100G với chi phí đầu tư mô-đun quang (SFP+) rẻ hơn đáng kể so với việc triển khai mạng Single-mode khoảng cách ngắn.

Cấu trúc Gel-Free tiện lợi khi đấu nối

Cáp quang 12FO OM3 Commscope P/N:700009749 thuộc dạng Gel-free (không chứa keo chống thấm). Điều này mang lại lợi thế cực kỳ lớn cho các kỹ thuật viên thi công:

• Tiết kiệm thời gian tuốt vỏ và làm sạch sợi quang bằng hóa chất dung môi.
• Giảm rủi ro gây bẩn mối hàn quang hoặc làm hoen ố các đầu cắm nhanh (Fast Connector/Pigtail).
• Giữ khu vực làm việc gọn gàng, nâng cao tốc độ thi công tại các tủ rack Data Center hẹp.

Khả năng uốn gập linh hoạt và độ bền cơ học cao

Nhờ sử dụng sợi quang LazrSPEED® 300 chống uốn uốn cong kết hợp với các sợi gia cường Aramid (Aramid Yarn) chịu lực, cáp có độ bền kéo cao. Kỹ thuật viên có thể kéo cáp qua các đường ống cong, máng cáp góc 90 độ mà không lo gãy lõi hay suy hao công suất quang.

Thân thiện với môi trường và an toàn cho người sử dụng

Đạt chuẩn RoHS, UK-ROHS, ISO 9001:2015 và các chứng chỉ môi trường EPD (Environmental Product Declaration), sản phẩm đảm bảo các yếu tố xanh, không độc hại trong suốt vòng đời vận hành.

Ứng dụng thực tế của cáp quang 12FO OM3 trong các hệ thống mạng

Cáp quang 12FO OM3 Commscope Aqua P/N:700009749 là sự lựa chọn hàng đầu cho các dự án đòi hỏi khắt khe về kỹ thuật:

1. Trục kết nối chính trong Trung tâm dữ liệu (Data Center Backbone): Dùng để nối giữa các tủ Racks, kết nối các Switch Core đến các Switch ToR (Top of Rack) với tốc độ 10G/40G/100G.

2. Trục cáp đứng cho tòa nhà cao tầng (Riser Backbone): Thi công chạy cáp theo đường hộp kỹ thuật đứng để kết nối phòng SERVER chính tới các tủ mạng MDF/IDF ở các tầng.

3. Mạng LAN nội bộ doanh nghiệp lớn và Campus: Kết nối mạng giữa các tòa nhà trong cùng một khuôn viên trường học, bệnh viện, khu công nghiệp đòi hỏi độ trễ thấp và độ tinậy cao.

4. Hệ thống lưu trữ SAN (Storage Area Network): Kết nối tốc độ cao giữa hệ thống máy chủ và mảng đĩa lưu trữ SAN qua chuẩn Fibre Channel.

Những lưu ý quan trọng khi thi công lắp đặt cáp quang 12F Commscope OM3

Để đảm bảo hiệu suất truyền dẫn của hệ thống đạt tiêu chuẩn thiết kế và kéo dài tuổi thọ sử dụng, quá trình thi công cáp P/N:700009749 cần tuân thủ các quy định sau:

• Tuân thủ lực kéo và bán kính uốn cong: Không vượt quá lực kéo ngắn hạn 667 N trong quá trình luôn dây. Khi đi dây vào tủ ODF hoặc khay nối, duy trì bán kính uốn cong tối thiểu 61 mm.
• Lựa chọn phụ kiện đồng bộ: Để đạt hiệu suất kết nối SYSTIMAX® tối ưu, nên sử dụng đồng bộ các phụ kiện của CommScope như: Khay hàn quang (Splice Tray), Dây hàn quang (Pigtail LC/SC OM3), Hộp phối quang ODF và Adapter LC/SC Aqua.
• Kiểm tra và vệ sinh đầu nối: Sử dụng máy đo suy hao OTDR và kính hiển vi kiểm tra soi kim phẳng (Fiber Scope) để làm sạch đầu cắm trước khi cắm vào transceiver. Dù là sợi chống uốn, bụi bẩn ở mặt đầu connector vẫn là nguyên nhân chính gây ra suy hao công suất quang.
• Điều kiện môi trường bảo quản: Khi chưa lắp đặt, cáp nên được lưu trữ ở nhiệt độ từ -40 °C đến +70 °C. Nhiệt độ môi trường khi tiến hành rải cáp nên nằm trong khoảng -10 °C đến +60 °C.

Cáp quang 12FO OM3 Commscope Aqua trong nhà (P/N:700009749) là sự kết hợp hoàn hảo giữa công nghệ sợi quang LazrSPEED® hiện đại, cấu trúc cơ học gọn nhẹ và tiêu chuẩn chống cháy LSZH cao cấp. Đầu tư vào dòng sản phẩm chính hãng của CommScope không chỉ giải quyết bài toán băng thông tốc độ cao ở thời điểm hiện tại mà còn đảm bảo khả năng mở rộng linh hoạt cho hạ tầng mạng trong tương lai.
