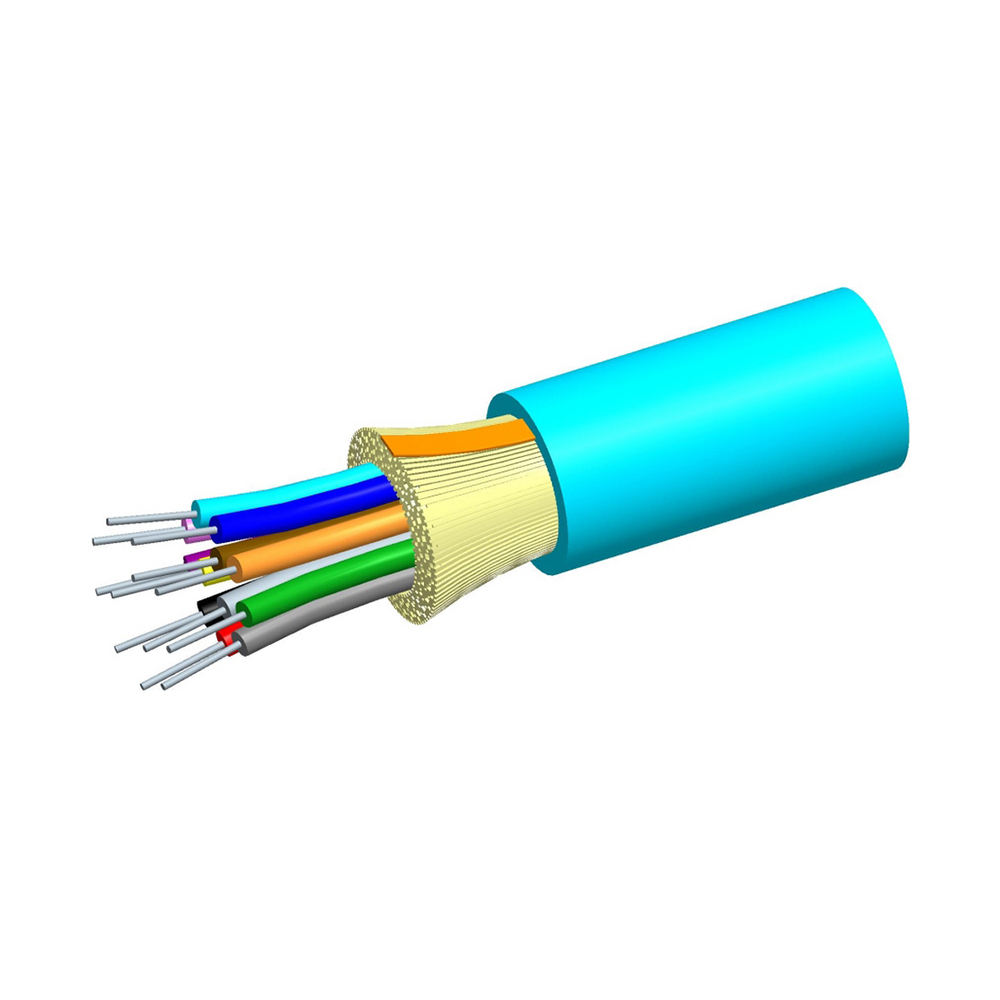

Cáp quang 6FO OM3 Commscope Aqua trong nhà

Cáp quang 6FO OM3 Commscope Aqua trong nhà P/N:700009780 chính hãng

Đối với các tuyến mạng đường trục (Backbone) nối giữa các phòng Server, các tầng trong tòa nhà văn phòng, hay hệ thống lưu trữ tập trung Data Center, cáp quang Multimode OM3 luôn là giải pháp hạ tầng lý tưởng nhờ sự kết hợp giữa hiệu năng truyền tải vượt trội và chi phí đầu tư thiết bị quang tối ưu.

Cáp quang 6FO OM3 Commscope Aqua trong nhà (P/N: 700009780) giải pháp truyền dẫn 6 sợi quang cao cấp thuộc dòng LazrSPEED® 300 của tập đoàn CommScope (Hoa Kỳ).

Qua đó, giúp các kỹ sư viễn thông, chuyên viên IT và nhà quản lý hạ tầng nắm rõ thông số kỹ thuật, cấu trúc thiết kế, cũng như các lưu ý chuẩn mực khi triển khai thi công.

Tổng quan sản phẩm Cáp quang 6FO OM3 Commscope P/N: 700009780

Cáp quang 6FO OM3 Commscope trong nhà, P/N: 700009780 (Mã phân loại quốc tế: N-006-DS-5L-FSUAQ/D) là dòng cáp quang Multimode 6 sợi (6 Core / 6FO) cấu trúc bọc chặt, được thiết kế chuyên dụng cho môi trường lắp đặt nội bộ bên trong công trình.

Đây là giải pháp thuộc thương hiệu danh tiếng CommScope đơn vị dẫn đầu toàn cầu về hạ tầng mạng (tiền thân bao gồm các thương hiệu lớn như AMP Netconnect và Systimax).

Cáp sở hữu vỏ ngoài màu xanh ngọc (Aqua) theo chuẩn phân màu quốc tế quy định cho cáp Multimode OM3, giúp việc nhận diện và quản lý tuyến cáp trong hệ thống máng cáp và tủ RACK mật độ cao trở nên linh hoạt, dễ dàng.

Với dung lượng 6 sợi quang độc lập, thiết bị cho phép thiết lập tới 3 kênh truyền dẫn song song (3TX/3RX), cung cấp phương án dự phòng kênh truyền an toàn hoặc mở rộng băng thông linh hoạt cho hệ thống mạng doanh nghiệp.

Bảng thông số kỹ thuậtCáp quang 6FO OM3 Commscope Aqua trong nhà

Nhằm mang lại cái nhìn chính xác nhất về khả năng vận hành của sản phẩm, dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của cáp quang OM3 Commscope, trích xuất trực tiếp từ tài liệu kỹ thuật của nhà sản xuất:

Phân tích đặc tính dây cáp quang 6FO OM3 Commscope Aqua trong nhà

Công nghệ sợi LazrSPEED® 300 tối ưu cho VCSEL 850nm

Lõi cáp 700009780 sử dụng sợi quang Multimode 50/125µm thế hệ LazrSPEED® 300, thiết kế chuyên biệt để hoạt động tương thích hoàn hảo với nguồn phát laser bề mặt phát xạ dọc (VCSEL) bước sóng 850nm. Nguồn phát VCSEL có giá thành rẻ hơn rất nhiều so với laser Single-mode, giúp cắt giảm chi phí đầu tư Transceiver quang 10G/40G cho doanh nghiệp.

Với băng thông hiệu dụng EMB đạt 2000" MHz.km" ở bước sóng 850" nm" , sợi cáp triệt tiêu tối đa hiện tượng tán sắc mode (DMD), đảm bảo khả năng truyền dẫn tín hiệu tốc độ 10" Gbps" ở khoảng cách lên tới 300" m" (theo tiêu chuẩn 10GBASE-SR) và hỗ trợ nâng cấp lên các chuẩn 40" Gbps" / 100" Gbps" khoảng cách ngắn trong Data Center.

Cấu trúc Tight-Buffered tiện lợi cho thi công bấm đầu trực tiếp

Trái ngược với dòng cáp ống đệm lỏng (Loose Tube) chứa gel chống thấm chuyên dùng ngoài trời, cáp Commscope 700009780 được thiết kế dạng Tight-Buffered (Sợi bọc chặt đường kính 900µm). Mỗi sợi quang được bọc kín trực tiếp bởi lớp nhựa nhiệt dẻo chất lượng cao, tăng khả năng chống chịu cơ học riêng lẻ.

Cấu trúc này đem lại sự tiện lợi rất lớn trong quá trình lắp đặt: kỹ thuật viên có thể tiến hành bóc tách lớp bọc chặt và bấm trực tiếp các đầu nối Fast Connector (LC, SC, ST) hoặc hàn nối dây hàn pigtail vào khay ODF mà không cần làm sạch lớp dầu gel chống thấm, giúp rút ngắn thời gian thi công và đảm bảo vệ sinh công trường.

Vỏ chống cháy LSZH/Riser an toàn cho công trình

Do được đi qua các trục kỹ thuật đứng (Riser Shaft) hay trần giả của tòa nhà, cáp trong nhà đòi hỏi các tiêu chuẩn khắt khe về an toàn PCCC. Vỏ ngoài của Commscope 700009780 được chế tạo từ hợp chất Low Smoke Zero Halogen (LSZH) kết hợp tiêu chuẩn Riser (NEC OFNR-LS / UL 1666).

Khi gặp sự cố hỏa hoạn, lớp vỏ này không sinh ra khí Halogen độc hại, đồng thời hạn chế tối đa sinh khói đặc, giúp bảo vệ tính mạng con người và ngăn ngừa nguy cơ ngọn lửa cháy lan dọc theo các đường ống kỹ thuật giữa các tầng.

Góc nhìn Kỹ sư Hạ tầng: "Sự kết hợp giữa dung lượng 6 sợi quang (6FO) và chuẩn vỏ LSZH/Riser giúp cáp Commscope 700009780 trở thành cấu hình 'vàng' cho các dự án văn phòng. 6 sợi quang cho phép quy hoạch 2 sợi chính, 2 sợi dự phòng và 2 sợi cho các ứng dụng phát sinh như camera hay IoT mà vẫn đảm bảo an toàn PCCC cao nhất."

Ứng dụng thực tế của Cáp quang 6FO OM3 Commscope Aqua P/N:700009780

Nhờ thiết kế gọn nhẹ (đường kính vỏ chỉ 5.07" mm" ) cùng thông số truyền tải cao, sản phẩm P/N: 700009780 được ứng dụng rộng rãi trong nhiều mô hình hạ tầng mạng:

Kết nối trục chính tòa nhà (Building Backbone Riser): Đi cáp dọc theo các hộp kỹ thuật đứng kết nối trung tâm dữ liệu chính (MDF) tới các tủ mạng tầng (IDF), đảm bảo băng thông 10"Gbps" cho hàng trăm người dùng nội bộ.

Hạ tầng Trung tâm dữ liệu (Data Center Interconnect): Dùng làm tuyến liên kết giữa các dãy tủ Rack (Zone Distribution Area - ZDA đến Storage Distribution Area - SDA) đòi hỏi mật độ kết nối cao và độ trễ cực thấp.

Kết nối mạng LAN khuôn viên Doanh nghiệp & Nhà máy: Nối các khối nhà làm việc nội bộ trong cùng một khuôn viên qua hệ thống máng cáp trong nhà, kháng nhiễu điện từ (EMI) tuyệt đối.

Hệ thống giám sát & BMS chuyên dụng: Truyền tải dữ liệu cho hệ thống camera giám sát độ phân giải 4K/8K, hệ thống quản lý tòa nhà BMS, Access Control với độ tin cậy tuyệt đối.

Quy trình thi công và nghiệm thu cáp quang Multimode 6FO OM3 Commscope

Để tuyến cáp quang 6FO OM3 Commscope phát huy tối đa hiệu suất và đạt tiêu chuẩn bảo hành từ nhà sản xuất, đơn vị thi công cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật:

Tuân thủ giới hạn lực kéo và bán kính uốn cong:

Lực kéo tối đa khi thi công không được vượt quá 667 N (khoảng 68" kg" ). Không kéo giật cục để tránh làm đứt ngầm sợi quang.

Bán kính uốn cong tối thiểu khi kéo cáp là 76 mm và khi cáp đã nằm cố định trong máng là 51 mm. Tuân thủ các thông số này giúp tránh hiện tượng suy hao do uốn cong (Micro/Macro Bending).

Kỹ thuật tuốt vỏ và thi công đầu nối:

Dùng kìm tuốt sợi quang chuyên dụng điều chỉnh đúng nấc 900μ"m" để bóc lớp vỏ Tight Buffer, tránh va chạm gây xước lớp mạ Cladding.

Sử dụng máy hàn cáp quang tự động căn chỉnh lõi (Core Alignment) để hàn sợi cáp với dây hàn Pigtail OM3, đảm bảo suy hao mối hàn không vượt quá 0.1" dB" .

Đo kiểm nghiệm thu đạt chuẩn Tier-1 / Tier-2:

Đo Tier-1 (Optical Loss Test Set - OLTS): Xác định suy hao công suất quang toàn tuyến ở hai bước sóng 850"nm" và 1300"nm" , so sánh với ngân sách suy hao (Loss Budget) cho phép.

Đo Tier-2 (OTDR): Chụp suy hao toàn bộ chiều dài tuyến cáp để phát hiện các vị trí suy hao bất thường, điểm uốn cong hẹp hoặc mối hàn kém chất lượng. Toàn bộ bề mặt đầu nối Connector phải được soi kính hiển vi quang học và làm sạch trước khi cắm vào Module SFP.

Quyền lợi khi lựa chọn sản phẩm Commscope chính hãng

Sử dụng dây cáp quang 6FO OM3 Commscope chính hãng giúp bảo vệ khoản đầu tư lâu dài cho doanh nghiệp nhờ những cam kết từ nhà sản xuất:

Chứng nhận xuất xứ & chất lượng (CO/CQ): Cung cấp đầy đủ giấy tờ CO/CQ chính hãng do CommScope cấp, phục vụ công tác thanh kiểm tra và hoàn thiện hồ sơ nghiệm thu dự án.

Đạt các tiêu chuẩn quốc tế khắt khe: Sản phẩm tuân thủ các chuẩn TIA-568-C.3, ISO/IEC 11801, Telcordia GR-409, IEC 60794 và chỉ thị bảo vệ môi trường RoHS.

Chính sách bảo hành lên tới 25 năm: Tận hưởng gói bảo hành hiệu năng hệ thống 25 năm (CommScope Performance Warranty) khi hệ thống được tư vấn, thiết kế và thi công bởi các đối tác chứng nhận (Certified Partner) của Commscope.

Cáp quang 6FO OM3 Commscope Aqua trong nhà P/N: 700009780 (N-006-DS-5L-FSUAQ/D) là giải pháp truyền dẫn tín hiệu tối ưu dành cho các công trình hiện đại.

Nhờ sự kết hợp giữa công nghệ sợi LazrSPEED® 300 băng thông cao, thiết kế bọc chặt Tight-Buffered dễ thi công và lớp vỏ LSZH/Riser chống cháy an toàn, sản phẩm tự tin đáp ứng mọi tiêu chuẩn khắt khe nhất của các hệ thống mạng doanh nghiệp và Trung tâm dữ liệu thế hệ mới.
