Cáp mạng Cat5e UTP LS 25 đôi — U/UTP 24 AWG, 100 MHz, cuộn 305 m
Cáp mạng Cat5e UTP LS 25 đôi là cáp đồng xoắn đôi 25 đôi, mã màu 5 nhóm (trắng/đỏ/đen/vàng/tím) đôi cấp Cat5e của LS Cable & System (Hàn Quốc), sản xuất tại nhà máy LS Vina ở Việt Nam — cáp có tem UL/ETL, giá dễ chịu hơn hàng Mỹ mà vẫn đúng chuẩn TIA. Mã hãng UTP-E-C5G-E1VN-M 0.5X025P/GY. Cáp chạy 1 Gbps tới 100 m, băng thông 100 MHz, không chắn nhiễu nên mềm, dễ bấm đầu và rẻ hơn bản FTP.
Bản 25 đôi là cáp trục (backbone) thoại/dữ liệu trong toà nhà, dùng nối giữa các tầng hoặc giữa tủ tổng và tủ tầng, không phải cáp kéo tới từng ổ mạng.

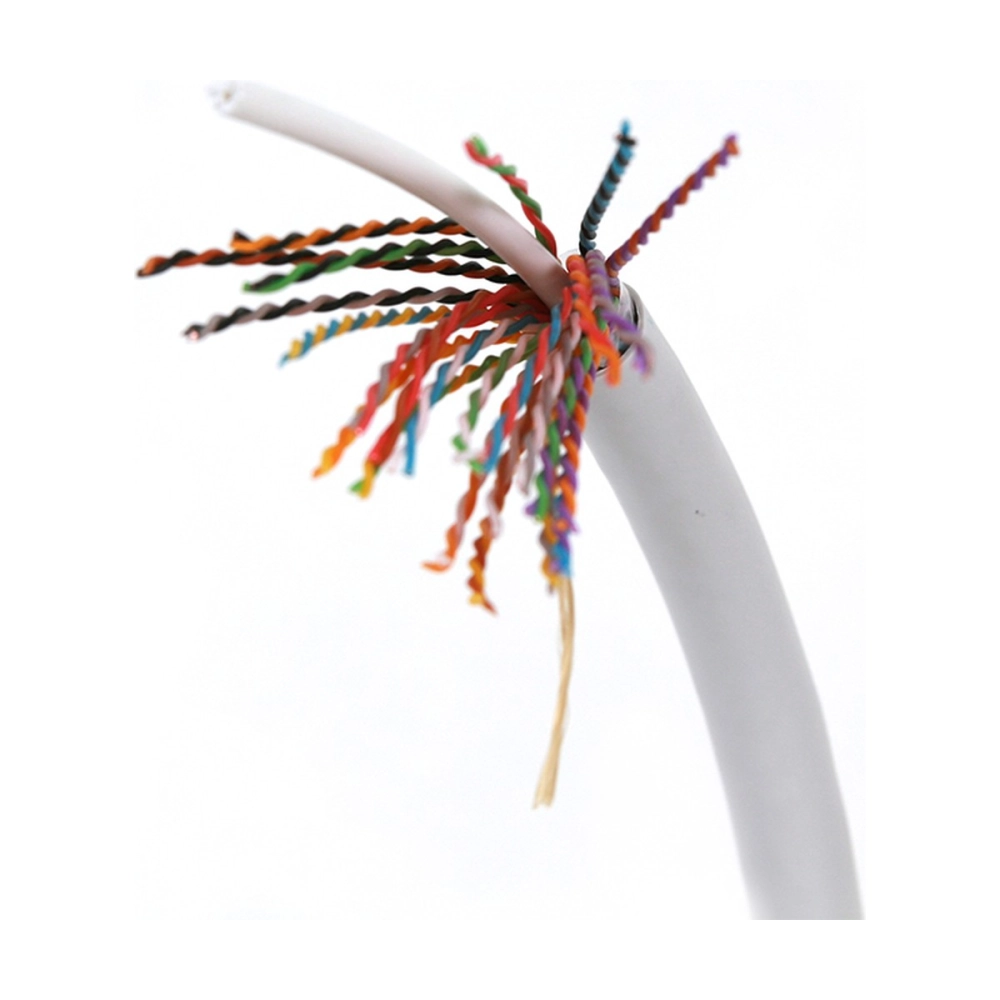

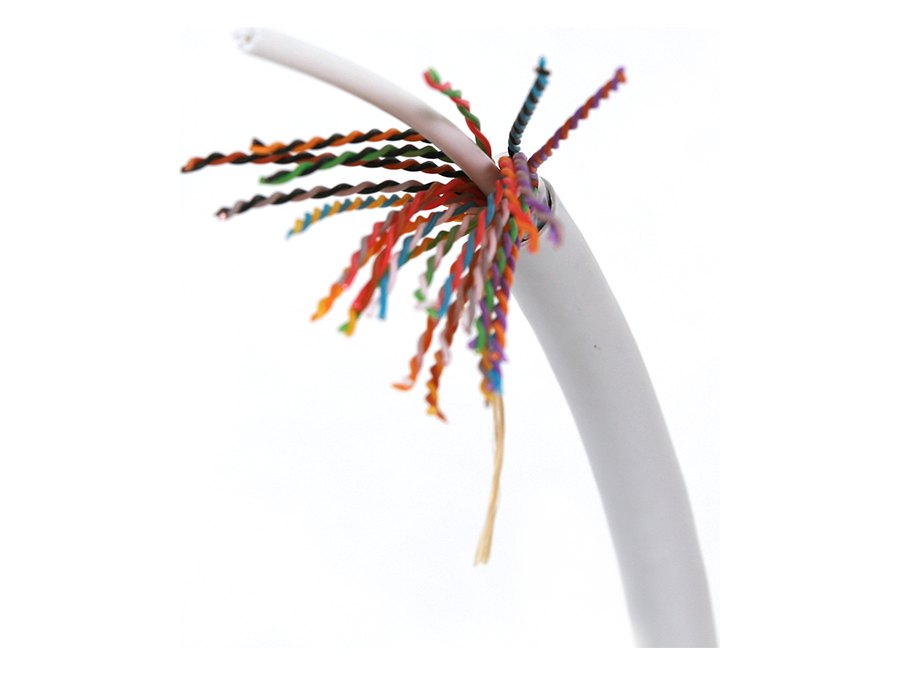

Ảnh: Cáp mạng Cat5e UTP LS 25 đôi, mã UTP-E-C5G-E1VN-M 0.5X025P/GY (nguồn: LS)
Thông số kỹ thuật Cáp mạng Cat5e UTP LS 25 đôi theo công bố của LS
| Thông số | Giá trị |
|---|---|
| Chuẩn | TIA-568.2-D Category 5e, ISO/IEC 11801 Class D; UL 444, IEC 61156-5 |
| Lõi dẫn | 24 AWG đồng đặc, đường kính tối thiểu 0,485 mm |
| Cách điện | HDPE, đường kính ~0,95 mm (tối đa 1,22 mm) |
| Số đôi | 25 đôi, mã màu 5 nhóm (trắng/đỏ/đen/vàng/tím) |
| Đường kính ngoài | 12,7–13,0 mm |
| Vỏ | PVC chống cháy (hoặc LSZH), dày trung bình tối thiểu 0,69 mm |
| Trở kháng | 100 Ω ± 15% |
| Dải tần | 1–100 MHz |
| Nhiệt độ làm việc | -20 ~ 60 °C |
| Bán kính uốn | 10 × đường kính cáp |
| Đóng gói | 305 m hoặc 500 m, tang gỗ/ván ép |
| Trọng lượng | 124 lb/kft (185 kg/km) |
Bảng trên lấy từ tài liệu kỹ thuật của hãng, chúng tôi chỉ dịch và giữ nguyên số liệu. Cần bản datasheet gốc, bấm tab Datasheet hoặc gọi để nhận file PDF.
Vì sao chọn Cáp mạng Cat5e UTP LS 25 đôi
- Lõi đồng đặc 24 AWG — đúng chuẩn Cat5e, không phải lõi đồng pha nhôm (CCA) bán trôi nổi.
- Vỏ PVC chống cháy (hoặc LSZH), dày trung bình tối thiểu 0,69 mm. LSZH ít khói, không halogen — bắt buộc ở hầm, nhà ga, bệnh viện, toà nhà đông người.
- Đường kính ngoài 12,7–13,0 mm — dùng để tính số sợi đi trong ống luồn / máng.
- Cuộn 305 m (1.000 ft), thùng kéo Reelex/Reel-in-box — kéo từ tâm cuộn, không rối dây.
Sơ đồ: mặt cắt ba cấp cáp mạng — Cáp mạng Cat5e UTP LS 25 đôi thuộc cấp Cat5e
Dùng Cáp mạng Cat5e UTP LS 25 đôi vào việc gì
- Trục thoại giữa tổng đài và tủ tầng (25 đường thoại / cuộn).
- Nối patch panel thoại 25 đôi kiểu Krone/110.
- Thay nhiều sợi Cat5e 4 đôi chạy song song trên cùng tuyến.
Lưu ý khi mua và thi công
- Kiểm tra tem, mã in trên vỏ cáp và mét in dọc sợi — hàng LS in mã UTP-E-C5G-E1VN-M 0.5X025P/GY và số mét mỗi 30 cm.
- Không kéo quá lực cho phép và không bẻ gấp dưới bán kính uốn 10 × đường kính cáp; bẻ gãy lõi thì đo NEXT/Return loss sẽ rớt dù nhìn ngoài không thấy.
- Bấm hạt mạng và nhân mạng cùng cấp Cat5e (hoặc cao hơn); dùng nhân Cat5e cho cáp Cat6 thì cả tuyến chỉ đạt Cat5e.
- Sau thi công nên test bằng máy Fluke để có biên bản nghiệm thu — Hợp Nhất hỗ trợ test cho công trình lấy hàng số lượng.
Giá Cáp mạng Cat5e UTP LS 25 đôi
Sản phẩm đang báo giá theo số lượng — gọi 0966.100.110 hoặc để lại mã hàng, Hợp Nhất báo giá trong ngày.
