Bộ chuyển đổi từ RS-232/485/422 sang quang UT-2278
Tính năng RS-232/485/422 sang quang UT-2278
Modem quang đa chức năng hỗ trợ các giao diện truyền thông RS-232, RS-485 và RS-422, UT-2278 là sự lựa chọn tốt nhất cho các kết nối từ đơn vị đầu cuối xa (RTU) đến host hoặc điều khiển kiểm soát và thu thập dữ liệu (SCADA). Nó hỗ trợ các giao thức truyền thông không đồng bộ bao gồm RS-232, RS-485 và RS-422 và nó cũng hỗ trợ sự kết hợp của 2 trong 3 giao diện RS-232, RS-485 hoặc RS-422 cho cả 2 chế độ làm việc, ví dụ: 2 đường RS485 (bán song công) và 4 đường RS-422 (song công). Khả năng hỗ trợ chế độ RS-485 cho điều khiển gửi dữ liệu TXD hay SD cải thiện đáng kể khả năng tương thích của nó với các phần mềm khác nhau bên cạnh việc đơn giản hóa phương thức điều khiển. Các dạng khác nhau của kết nối quang giữa giao diện serial không đồng bộ được hỗ trợ bởi modem quang UT-2278. Cả 2 phương thức truyền song công và bán song công thông qua sợi quang giữa 2 thiết bị giao diện không đồng bộ được hỗ trợ với 1 khoảng cách truyền thông 4Km cho multi-mode và 20Km cho single-mode. Tốc độ truyền cho RS-232 có thể đạt tới tối đa 115.2Kbps, trong khi RS485/RS422 với tốc độ tối đa là 460Kbps. Giao diện của các chuẩn điện khác nhau có thể được pha trộn để sử dụng với hiệu suất EMI/RFT tốt, ví dụ: thiết bị RS-232 có thể được kết nối tới thiết bị RS-485/RS-422 và chuyển đổi giao diện hay thay đổi có thể được thay thế từ RS-232 thành RS-485. 2 dạng truyền thông tín hiệu dữ liệu được hỗ trợ bởi UT-2278, gửi và nhận dữ liệu. Cùng 1 lúc, mạch điều khiển tự động cũng cung cấp cho việc truyền dữ liệu RS-485/RS422. Độ trẽ cho việc chuyển đổi được giải quyết. Các giao diện ST được sử dụng cho kết nối quang.
Bộ chuyển đổi tín hiệu RS-232/485/422 sang quang UT-2278

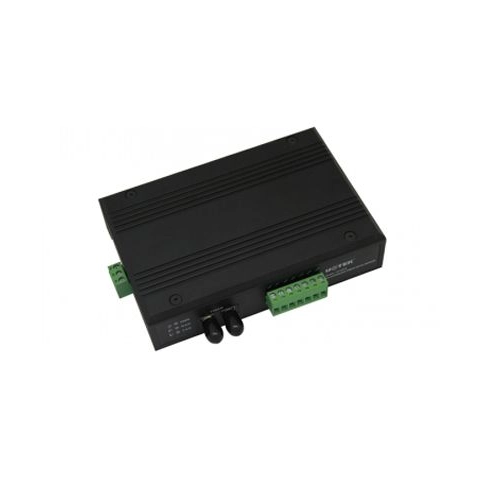

Hình ảnh: Bộ chuyển đổi RS-232/485/422 sang quang UT-2278
Các thông số kỹ thuật bộ chuyển đổi RS-232/485/422 sang quang UT-2278
- Hỗ trợ giao diện RS-232/RS-485/RS-422.
- Truyền đồng bộ: điểm – điểm với tốc độc cao: 460Kbps.
- Khoảng cách truyền: 4000m cho Multi-mode và 20000m cho single-mode
- Nhiệt độ làm việc: -40⁰C - 80⁰C, độ ẩm từ 5% đến 95%.
- Bước sóng làm việc: 1310nm (multi-mode) và 1310nm (single-mode)
- Giao diện điện :RS-232 : Kết nối hình trụ, RS-485/422 : kết nối hình trụ.
- Giao diện quang : giao diện ST (Giao diện khác có thể được đặt là SC/FC)
- Các tính năng giao diện RS-232:
- Chuẩn RS-232 với 3 đường dây : ±15KV(anti-static), bảo vệ ESD, tốc độ tối đa là 115.2Kbps
Nguồn vào : AC100-240V/W
Các tính năng giao diện RS-485/422: Công nghệ giao diện tự thích nghi cho phép tự thích nghi tốc độ của giao diện, không cần bộ chuyển mạch, và ±15KV(anti-static), hỗ trợ bảo vệ ESD. Và bảo vệ sự gia tăng 600W mỗi đường dây cho cá giao diện RS-422 và RS-485.

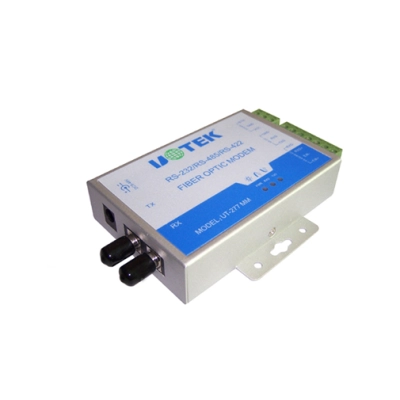

Cùng nhóm hàng còn có Bộ chuyển đổi RS232/RS485/RS422, hoặc xem Bộ chuyển đổi RS-232/422/485 sang quang Multi-mode 2KM UT-277MM.
