Bộ chuyển đổi RS232/485/422 sang quang
Bộ chuyển đổi RS232/485/422 sang quang là thiết bị chuyển đổi tín hiệu điện nối tiếp từ RS-232/485/422 sang tín hiệu quang với cáp quang và ngược lại, cơ chế chuyển đổi tín hiệu tự động và tự động kiểm tra tốc độ dữ liệu không có độ trễ thời gian trong quá trình truyền tín hiệu.
Dòng sản phẩm bộ chuyển đổi MODEL277 truyền các tín hiệu nối tiếp qua dây cáp quang một cách ổn định, nếu có thì những nguyên nhân ảnh hưởng tới chất lượng truyền tin là khách quan như điều kiện thời tiết, điện từ trường được loại bỏ khi sử dụng, vì vậy hệ thống có thể làm việc ổn định trong cả những môi trường thời tiết làm việc khắc nghiệt nhất.
Sản phẩm ứng dụng rộng rãi trong các nghành công nghiệp hóa, tự động hóa, trong điện lực, điều khiển luồng và kiểm soát luồng dữ liệu thông minh.
Đặc tính bộ chuyển đổi RS232/485/422 sang quang
- Mở rộng khoảng cách truyền tín hiệu RS-232/485/422 lên tới 120Km trên cáp quang single-mode
- Bộ chuyển đổi này truyền không đồng bộ, điểm tới điểm, tốc độ 500Kbps
- Có khả năng tự động kiểm tra tốc độ dữ liệu, không có thời gian trễ
- Plug and Play hỗ trợ cắm nóng, cắm là chạy không cần đặt driver và dễ dàng lắp ráp, cài đặt.
- Hỗ trợ giao diện RS-232/485/422 có thể chọn 1 trong 3 giao diện RS-232/ RS-485/ RS-422 kết nối tại 1 thời điểm.
- Sử dụng nguồn điện 9~36VDC

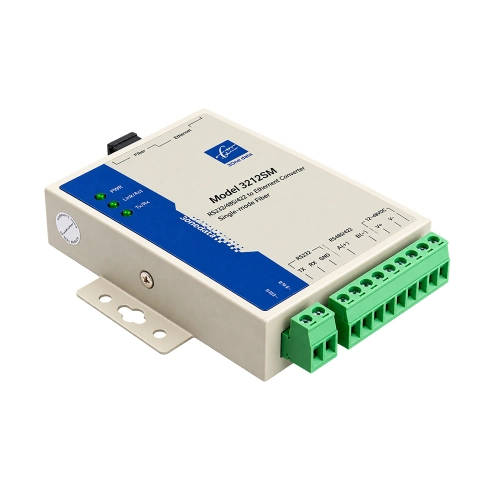

Hình ảnh bộ chuyển đổi RS-232/ RS-485/ RS-422 sang quang
Thông tin sản phẩm bộ chuyển đổi RS-232/ RS-485/ RS-422 sang quang
Bộ chuyển đổi này có cổng RS-232/485/422
Tiêu chuẩn: EIA RS-232C, RS-485, RS-422
Tín hiệu ra RS-232: OUT(TX), IN(RX), GND
Tín hiệu RS-422: T+, T-, R+, R-, GND
Tín hiệu RS-485: D+, D-, GND
Cơ chế làm việc: không đồng bộ, điểm này tới điểm kia hoặc đa điểm, 2 dây tín hiệu half-duplex hoặc 4 dây full duplex
Tốc độ truyền: 0~115.2Kbps và tự động kiểm tra tốc độ cổng điện của thiết bị, không trễ thời gian
Khoảng cách truyền tín hiệu:
- Với RS-485/422: 1.2Km(9600bps)
- Với RS-232: 5m
Số điểm truyền lớn nhất: 128 điểm (RS-485/422)
Công suất bảo vệ cổng: 600W, 15KV ESD
Cổng Quang của thiết bị
Đầu nối chuẩn: SC, FC hoặc ST tùy chọn
Loại cáp quang sử dụng:
- Cáp quang single Mode: 8.3/125,8.7/125,9/125 hoặc 10/125 um
- Cáp quang Muti-Mode: 50/125,62.5/125 hoặc 100/125 um
Khoảng cách truyền cáp quang:
- Từ 20, 40, 60, 80, 100, 120km (Cáp Single-Mode),
- Đến 2km (Cáp quang Multi-Mode) tùy chọn
- Bước sóng cáp: 850nm,1310nm,1550nm
Nguồn nuôi bộ chuyển đổi
Nguồn đầu vào: 9 ～ 36VDC (2 bit terminal block)
Tiêu hao cho phép: 120mA
Môi trường làm việc thiết bị
Nhiệt độ làm việc: -40°C to 85°C
Nhiệt độ lưu trữ cho phép: -40°C to 85°C
Độ ẩm: từ 5% đến 95% (không ngưng tụ)
Kích cỡ bộ chuyển đổi
Kích thước: 100.0mm x 69.0mm x 22.0mm
Vỏ ngoài: sắt
Màu sắc: trắng
Khối lượng: 230g
Bảo hành: 3 years
Chứng nhận chất lượng sản phẩm: FCC, CE, RoHS
Thông tin chọn mua sản phẩm bộ chuyển đổi đổi RS-232/ RS-485/ RS-422 sang quang
Model 277: Cáp Multi-mode, khoảng cách 2Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277S/20: Cáp Single-mode, khoảng cách 20Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277S/40: Cáp Single-mode, khoảng cách 40Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277S/60: Cáp Single-mode, khoảng cách 60Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277S/80: Cáp Single-mode, khoảng cách 80Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277S/100: Cáp Single-mode, khoảng cách 100Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277S/120: Cáp Single-mode, khoảng cách 120Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277SS/20: Cáp Single-mode, single fiber, khoảng cách 20Km, nguồn 9V-36VDC, SC, FC , ST, tùy chọn
Model 277SS/40: Cáp Single-mode, single fiber, khoảng cách 40Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277SS/60: Cáp Single-mode, single fiber, khoảng cách 60Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Model 277SS/80: Cáp Single-mode, single fiber, khoảng cách 80Km, nguồn 9V-36VDC, SC, FC, ST, tùy chọn
Để có giá bán buôn sản phẩm Bộ chuyển đổi RS232 RS485 RS422 sang tín hiệu quang vui lòng liên hệ trực tiếp số Hotline trên Website!
