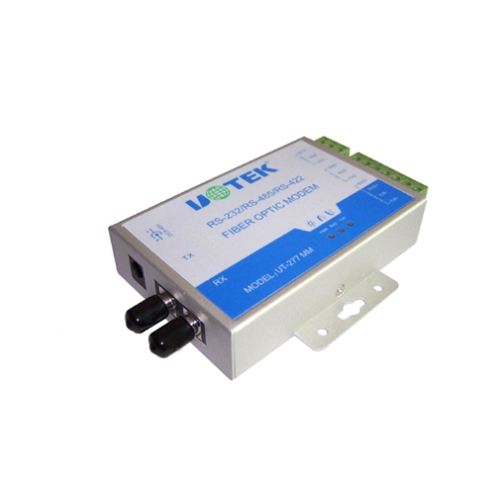

Bộ chuyển đổi RS232/485/422 sang quang UT-277 SM
Tính năng sản phẩm:
Modem quang đa chức năng hỗ trợ các giao diện truyền thông RS-232, RS-485 và RS-422, UT-277 là sự lựa chọn tốt nhất cho các kết nối từ đơn vị đầu cuối xa (RTU) đến host hoặc điều khiển kiểm soát và thu thập dữ liệu (SCADA). Nó hỗ trợ các giao thức truyền thông không đồng bộ bao gồm RS-232, RS-485 và RS-422, và nó cũng hỗ trợ sự kết hợp của 2 trong 3 giao diện RS-232, RS-485 hoặc RS-422 cho cả 2 chế độ làm việc, ví dụ: 2 đường RS485 (bán song công) và 4 đường RS-422 (song công). Khả năng hỗ trợ chế độ RS-485 cho điều khiển gửi dữ liệu TXD hay SD cải thiện đáng kể khả năng tương thích của nó với các phần mềm khác nhau bên cạnh việc đơn giản hóa phương thức điều khiển. Các dạng khác nhau của kết nối quang giữa giao diện serial không đồng bộ được hỗ trợ bởi modem quang UT-277. Cả 2 phương thức truyền song công và bán song công thông qua sợi quang giữa 2 thiết bị giao diện không đồng bộ được hỗ trợ với 1 khoảng cách truyền thông 4Km cho multi-mode và 20Km cho single-mode. Tốc độ truyền cho RS-232 có thể đạt tới tối đa 115.2Kbps, trong khi RS485/RS422 với tốc độ tối đa là 460Kbps. Giao diện của các chuẩn điện khác nhau có thể được pha trộn để sử dụng với hiệu suất EMI/RFT tốt, ví dụ: thiết bị RS-232 có thể được kết nối tới thiết bị RS-485/RS-422 và chuyển đổi giao diện hay thay đổi có thể được thay thế từ RS-232 thành RS-485. 2 dạng truyền thông tín hiệu dữ liệu được hỗ trợ bởi UT-277, gửi và nhận dữ liệu. Cùng 1 lúc, mạch điều khiển tự động cũng cung cấp cho việc truyền dữ liệu RS-485/RS422. Độ trẽ cho việc chuyển đổi được giải quyết. Các giao diện ST được sử dụng cho kết nối quang.
Các tính năng:
- Giao diện quang: ST
- Giao diện điện: RS-422/485/232
- Chế độ làm việc: song công/bán song công không đồng bộ, chế độ máy chủ/ khách hàng.
- Tốc độ truyền: 460Kbps
- Đường truyền: 2 sợi multi-mode
- Khoảng cách truyền: 20Km cho single-mode.
- Tiêu chuẩn điện: RS232/485/422
- Bước sóng làm việc: 1310nm multi-mode
- Nguồn điện: DC 9V – 200mA
- Công suất tiêu thụ : 12dB
- Đèn chỉ thị: 3 đèn LED hiển thị cho PWR, TX và RX
- Kích thước: 97mmX65mmX22mm
- Khung: Vỏ kim loại.
- Môi trường làm việc: -25℃ to 70℃, độ ẩm tương đối 5% đến 95%.
Thông tin sản phẩm:
MODEL UT-277SM-SC (ST, FC) Fiber Port is Single-mode, SC Duplex, 20KM
