Một tủ rack đi dây đẹp không chỉ để chụp ảnh nghiệm thu: nó giảm hẳn thời gian xử lý sự cố, tránh rút nhầm dây và giữ luồng gió làm mát cho thiết bị. Trung tâm của việc đó là thi công patch panel đúng kỹ thuật ngay từ đầu.
Patch panel nằm ở đâu trong hệ thống?
Toàn bộ cáp ngang từ các ổ mạng tại vị trí làm việc được kéo về tủ rack và kết cuối cố định vào mặt sau patch panel. Mặt trước là các cổng RJ45 đánh số, nối xuống switch bằng dây nhảy ngắn. Nhờ vậy cáp ngang không bao giờ bị cắm rút trực tiếp — mọi thay đổi chỉ diễn ra trên dây nhảy.
Bố trí các U trong tủ trước khi đấu
Nguyên tắc "switch kẹp giữa hai patch panel" giúp dây nhảy ngắn và thẳng: trên cùng là ODF quang (nếu có tuyến quang về tủ), rồi đến patch panel 1 → thanh quản lý cáp → switch → thanh quản lý cáp → patch panel 2. Chừa 1U trống giữa các cụm để thoát nhiệt. Với tuyến quang, xem thêm nhóm ODF rack 19 inch lắp cùng tủ.
Các bước thi công patch panel 24 port
- Gom và vuốt cáp: chia bó cáp theo cụm 6–12 sợi, luồn từ máng đứng của tủ vào mặt sau panel, cố định bằng dây thít nhung (velcro) — không dùng thít nhựa siết chặt làm biến dạng cáp.
- Đo và cắt dư 20–30 cm: đủ một vòng dự phòng phía sau để sau này thay nhân không phải kéo lại cáp.
- Nhấn dây theo T568B: giữ xoắn tới sát khối IDC, phần tháo xoắn ≤ 13 mm, nhấn bằng tool 110 theo đúng sơ đồ màu in trên panel — thống nhất chuẩn B với toàn hệ thống như đã đấu ở nhân tường.
- Dán nhãn hai đầu: theo TIA-606-C, mã nhãn dạng Tầng-Tủ-Panel-Cổng (ví dụ 2A-PP1-07) dán ở cả patch panel và mặt nạ ổ tường.
- Test từng kênh: tối thiểu test thông mạch – chia đôi (wiremap, split pair); công trình yêu cầu nghiệm thu thì đo Fluke DSX theo chuẩn Permanent Link.
Chọn patch panel nào?
| Nhu cầu | Gợi ý |
|---|---|

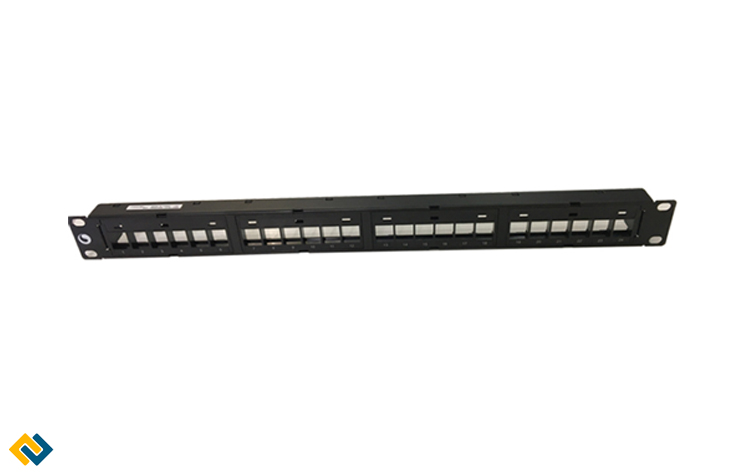

| Văn phòng chuẩn Gigabit, đồng bộ CommScope | Patch panel Cat6 24P CommScope |
| Ngân sách hợp lý, chất lượng ổn định | Patch panel Cat6 24P LS |
| Hệ thống cũ Cat5e mở rộng | Patch panel Cat5e 24P CommScope |
| Mật độ cao phòng server | Panel 48P kèm 2 thanh quản lý cáp |
Lỗi thi công hay gặp
- Dây nhảy dài lòng thòng: đo khoảng cách thực tế, dùng dây 0,5–1,5 m như dây nhảy Cat6 1.5m, tránh dùng dây 3 m cho cổng cách 20 cm.
- Bó cáp siết chặt bằng thít nhựa: làm suy thông số NEXT; chuyển sang thít nhung, lực vừa đủ giữ.
- Không dán nhãn hoặc nhãn viết tay mờ: chi phí truy dây sau này lớn hơn nhiều tiền máy in nhãn.
- Quên thanh quản lý cáp: mặt tủ rối chỉ sau vài lần thay đổi; mỗi panel nên đi kèm một thanh 1U.
