Trên tuyến cáp quang ngoài trời, măng xông quang (closure) là "ngôi nhà" bảo vệ các mối hàn tại điểm nối hai đầu cáp hoặc điểm rẽ nhánh. Một chiếc măng xông chọn sai cỡ hoặc làm kín ẩu là nguồn gốc của những sự cố suy hao "theo mùa mưa" rất khó truy tìm.
Khi nào cần măng xông?
Bất cứ khi nào phải nối cáp giữa tuyến mà không có nhà trạm: cáp cống bể hết cuộn (mỗi cuộn 2–4 km), rẽ nhánh vào thuê bao, xử lý điểm đứt do thi công đào đường, hay chuyển đổi giữa cáp treo và cáp ngầm. Khác với ODF đặt trong nhà làm điểm kết cuối, măng xông nằm ngoài trời — trên cột, trong bể cáp, thậm chí chôn trực tiếp — nên yêu cầu số một là kín nước tuyệt đối.
Chọn măng xông theo 3 tiêu chí
1. Số cổng vào/ra
- 1 in – 1 out: nối thẳng hai đầu cáp cùng tuyến, ví dụ măng xông 1in-1out 4–24 core cho tuyến thuê bao, camera.

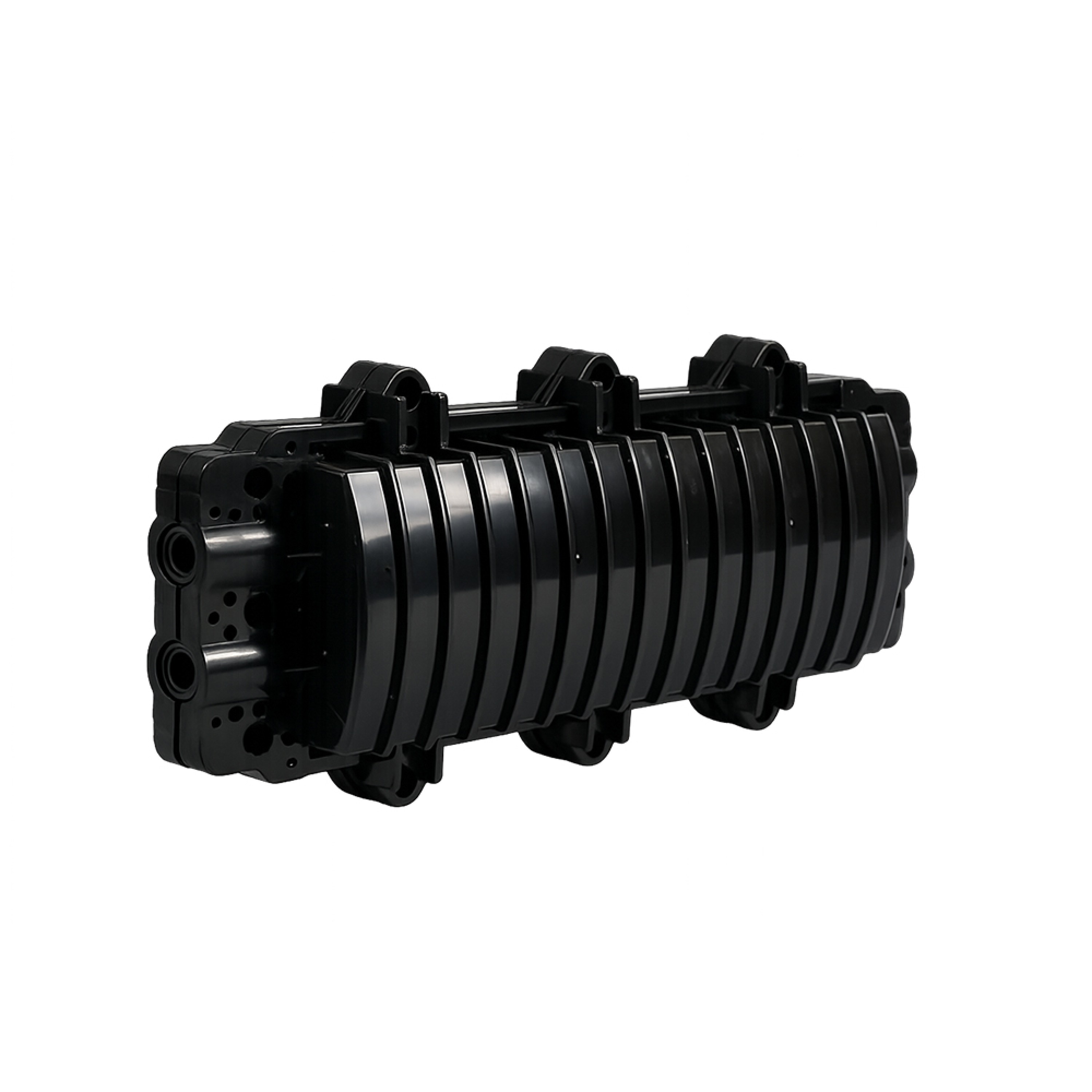

- 2 in – 2 out trở lên: vừa nối thẳng vừa rẽ nhánh — dòng 2in-2out 12–144 core phù hợp tuyến trục có chia hướng.
2. Dung lượng khay hàn
Chọn theo tổng số sợi lớn nhất đi qua điểm nối trong tương lai, không chỉ hiện tại: tuyến 48FO đang dùng 24 sợi vẫn nên chọn măng xông 48–96 core, vì thay măng xông giữa tuyến sau này tốn kém gấp nhiều lần phần chênh giá ban đầu. Khay hàn tháo rời từng tầng 12 mối giúp mở rộng sạch sẽ.
3. Kiểu lắp và cấp bảo vệ
Măng xông dạng nằm (horizontal) cho bể cáp, dạng vòm (dome) treo cột; vỏ ABS/PP chịu UV, gioăng cao su đạt IP68, có van bơm khí kiểm tra độ kín càng tốt.
Quy trình 6 bước thi công măng xông kín nước
- Chuẩn bị cáp: tuốt vỏ 1,5–2 m mỗi đầu, vệ sinh dầu chống ẩm, giữ nguyên ống đệm lỏng (loose tube).
- Cố định gia cường: bắt chặt sợi gia cường kim loại/FRP của hai đầu cáp vào ngàm — đây là phần chịu lực kéo, không được bỏ qua.
- Quấn ống co và làm kín cổng cáp bằng gioăng + băng keo lụa tự dính đúng lớp, đủ vòng.
- Hàn nối theo sơ đồ màu: hàn nhiệt từng sợi theo đúng thứ tự tube-màu hai đầu, mối hàn đạt ≤ 0,05 dB, chụp ống co nhiệt bảo vệ.
- Xếp sợi vào khay: bán kính cuộn dư ≥ 30 mm, mỗi khay ghi nhãn tube; sợi dư cuộn đủ 1–1,5 m dự phòng hàn lại.
- Đậy nắp, test kín và đo thông tuyến: siết gioăng đều tay, bơm khí thử kín nếu có van, đo lại suy hao toàn tuyến bằng OTDR trước khi treo/hạ bể — tham khảo mức đạt trong bài suy hao cáp quang cho phép.
Lỗi hay gặp khiến măng xông vào nước
- Quấn băng keo lụa thiếu lớp ở cổ cáp — nước theo rãnh vỏ cáp vào trong;
- Bịt cổng thừa không đúng nút chuyên dụng;
- Gioăng lắp lệch hoặc tái sử dụng gioăng cũ đã biến dạng;
- Không cố định gia cường, cáp tụt kéo đứt mối hàn khi dây rung gió.
