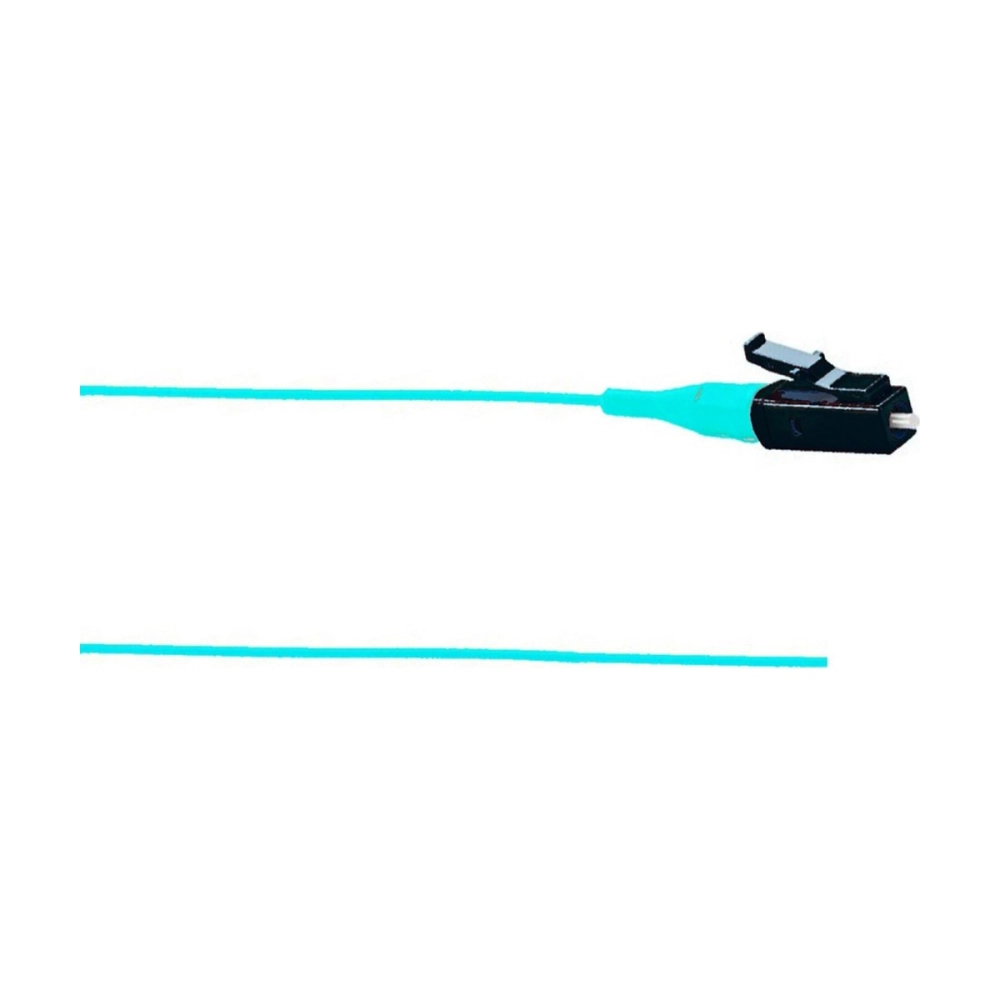

Dây hàn quang LC OM4 Panduit

Dây hàn quang LC OM4 Panduit

4.9/5(105 đánh giá)
Phụ kiện quang khác
Phụ kiện cáp quang
SKU: NKFPZ1BN1NNM001
Còn hàng
Thông số sản phẩm
Hãng sản xuất
Panduit
Loại sản phẩm
Dây hàn quang (pigtail)
Tương thích
Multimode OM4 50/125 µm
Màu sắc
Blue
Xuất xứ
Chính hãng
65,000đ/sợi
(Giá tham khảo chưa gồm VAT, sản phẩm chính hãng Panduit, FAKE đền gấp 10 lần)
  • Hàng chính hãng Panduit tại Việt Nam
  • Bảo hành chính hãng trên toàn quốc
  • Sản phẩm mới 100% chưa sử dụng
  • Giao hàng toàn quốc các ngày trong tuần

Dây hàn quang LC OM4 Panduit — dây hàn quang (pigtail) LC Simplex, multimode OM4 50/125 µm, 1 m

Dây hàn quang LC OM4 Panduit (mã NKFPZ1BN1NNM001) là dây hàn quang một đầu LC Simplex, một đầu để trần để hàn nhiệt vào sợi của cáp trục trong ODF hoặc măng xông. Sợi multimode OM4 50/125 µm, dây đệm chặt 0,9, dài 1 m. Của Panduit (Mỹ) — hãng hạ tầng cáp cấu trúc cho trung tâm dữ liệu với các dòng NetKey®, Opti-Core® và Opticom®.

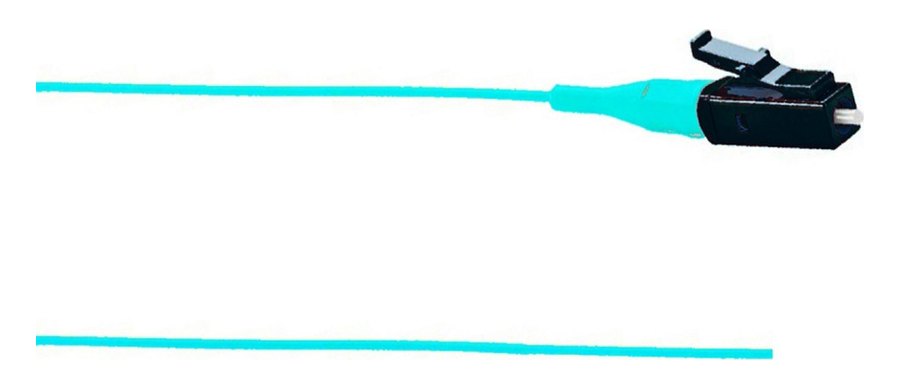

Dây hàn quang LC OM4 Panduit — đầu LC Simplex và sợi đệm chặt để hàn

Ảnh: Dây hàn quang LC OM4 Panduit (nguồn: Panduit)

Thông số Dây hàn quang LC OM4 Panduit

Thông sốGiá trị
Loại sợi quangOM4
Số sợi1
Đầu nối 1LC Simplex
Đầu nối 2Unterminated
Dòng sản phẩmNetKey®
Đường kính lõi sợi (µm)50
Đường kính ngoài (mm)0,9
Chiều dài (m)1
Màu vỏ cápBlue
Loại sản phẩmDây nhảy quang
Ứng dụngKết nối liên thông (interconnect) và đấu chéo (cross-connect) tại phòng vào cáp, phòng viễn thông, trung tâm dữ liệu, nơi làm việc; nối các cassette đúc sẵn tại khu phân phối chính, phân phối ngang và phân phối thiết bị
Tiêu chuẩn đáp ứngTIA/EIA 568-C.3-1; ISO/IEC 61755-3-1; IEC 61754-7; TIA-604-2-A/-3-A/-10-A (FOCIS 2, 3, 10); RoHS
Số lượng đóng gói chuẩn1

Đường đi của sợi quang trong ODF: cáp trục hàn vào pigtail, pigtail cắm adapter, dây nhảy ra thiết bị

Sơ đồ: pigtail là đoạn nối giữa mối hàn và adapter trong ODF

Vì sao dùng đúng pigtail

  • Dây 0,9 mm xếp gọn vào khay hàn 12/24 mối, vòng đúng bán kính uốn.
  • Ferrule sứ mài UPC, suy hao chèn thấp — mối hàn tốt cộng pigtail tốt mới cho tổng suy hao thấp.
  • Cùng loại sợi với cáp trục (multimode OM4 50/125 µm) — hàn khác loại sợi là suy hao lớn ngay tại mối hàn.
  • Mỗi sợi cáp cần 1 pigtail; ODF 24FO cần 24 sợi, nên mua theo bó 12 để đủ mã màu.

Giá Dây hàn quang LC OM4 Panduit

Giá tham khảo 65.000đ/sợi (chưa gồm VAT, giao toàn quốc, xuất hoá đơn đầy đủ). Lấy số lượng cho công trình gọi 0966.100.110 để nhận giá tốt hơn.

Tham khảo thêm: xem toàn bộ Phụ kiện quang khác; Dây hàn quang LC Singlemode Panduit; Dây hàn quang LC OM3 Panduit; Cáp mạng Cat6 UTP Panduit; đọc thêm bài Panduit là hãng gì? Cáp mạng, cáp quang và ODF Panduit tại Việt Nam.

Thông số kỹ thuật của Dây hàn quang LC OM4 Panduit

Thông số kỹ thuật Dây hàn quang LC OM4 Panduit
Thông số Chi tiết
Tên sản phẩm Dây hàn quang LC OM4 Panduit
Hãng sản xuất Panduit
Mã sản phẩm NKFPZ1BN1NNM001
Loại sản phẩm Dây hàn quang (pigtail)
Tương thích Multimode OM4 50/125 µm
Xuất xứ Chính hãng
Màu sắc Blue
Nhóm sản phẩm Phụ kiện thi công và đấu nối cáp quang
Suy hao chèn ≤ 0,3 dB/đầu nối
Mã hãng NKFPZ1BN1NNM001
Loại sợi quang OM4
Số sợi 1
Đầu nối 1 LC Simplex
Đầu nối 2 Unterminated
Đường kính lõi sợi (µm) 50
Đường kính ngoài (mm) 0,9
Chiều dài (m) 1
Ứng dụng Kết nối liên thông (interconnect) và đấu chéo (cross-connect) tại phòng vào cáp, phòng viễn thông, trung tâm dữ liệu, nơi làm việc; nối các cassette đúc sẵn tại khu phân phối chính, phân phối ngang và phân phối thiết bị
Tiêu chuẩn đáp ứng TIA/EIA 568-C.3-1; ISO/IEC 61755-3-1; IEC 61754-7; TIA-604-2-A/-3-A/-10-A (FOCIS 2, 3, 10); RoHS
* Có thể thay đổi chút ít
TÌM KIẾM NÂNG CAO

DANH MỤC SẢN PHẨM

Giao sản phẩm Dây hàn quang LC OM4 Panduit toàn quốc

Câu hỏi thường gặp

Máy hàn báo dưới 0,05 dB là tốt; nghiệm thu OTDR thường chấp nhận dưới 0,1 dB mỗi mối hàn. Với Dây hàn quang LC OM4 Panduit (mã NKFPZ1BN1NNM001, OM4, dài 1 m), câu trả lời trên áp dụng nguyên vẹn.

Pigtail chỉ có đầu nối ở một phía, phía kia để hàn vào cáp; dây nhảy có đầu nối cả hai phía để cắm. Pigtail nằm bên trong ODF, dây nhảy nằm bên ngoài. Với Dây hàn quang LC OM4 Panduit (mã NKFPZ1BN1NNM001, OM4, dài 1 m), câu trả lời trên áp dụng nguyên vẹn.

Cáp cùng loại sợi multimode OM4 50/125 µm. Đọc mã trên vỏ cáp trục hoặc màu vỏ để chọn cho đúng.

Bằng số sợi cáp muốn kết cuối: ODF 12FO dùng 12 sợi, ODF 24FO dùng 24 sợi. Nên có thêm 1–2 sợi dự phòng cho mối hàn hỏng.

Giá tham khảo 65.000đ/sợi chưa VAT, mua theo bó 12 sợi đủ 12 màu.
