Dây hàn quang LC OM3 Panduit — dây hàn quang (pigtail) LC Simplex, multimode OM3 50/125 µm, 1 m
Dây hàn quang LC OM3 Panduit (mã NKFPX1BN1NNM001) là dây hàn quang một đầu LC Simplex, một đầu để trần để hàn nhiệt vào sợi của cáp trục trong ODF hoặc măng xông. Sợi multimode OM3 50/125 µm, dây đệm chặt 0,9, dài 1 m. Của Panduit (Mỹ) — hãng hạ tầng cáp cấu trúc cho trung tâm dữ liệu với các dòng NetKey®, Opti-Core® và Opticom®.

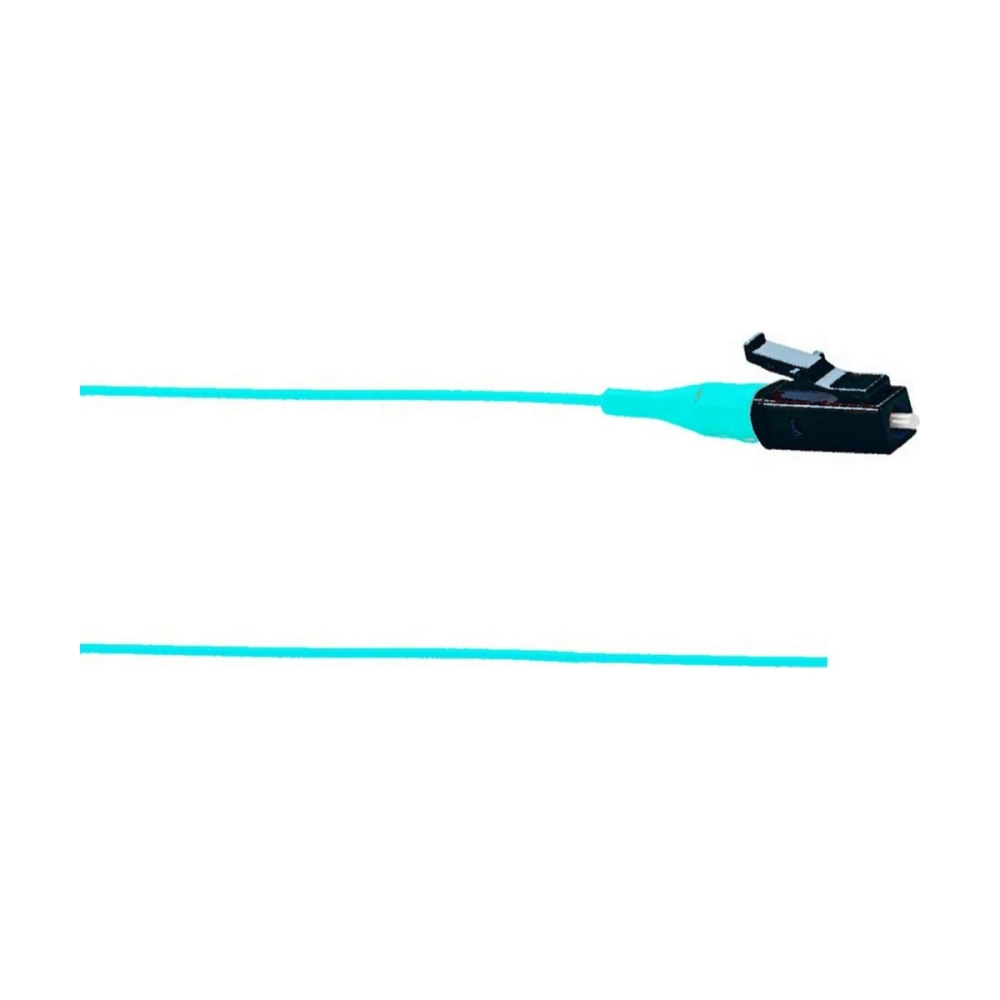

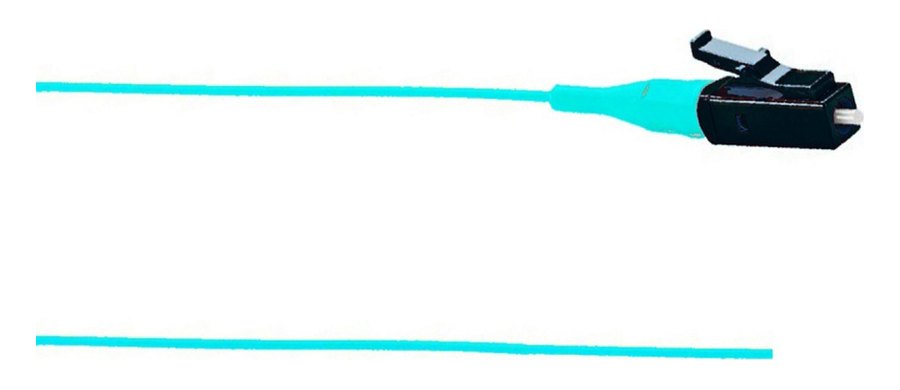

Ảnh: Dây hàn quang LC OM3 Panduit (nguồn: Panduit)
Thông số Dây hàn quang LC OM3 Panduit
| Thông số | Giá trị |
|---|---|
| Loại sợi quang | OM3 |
| Số sợi | 1 |
| Đầu nối 1 | LC Simplex |
| Đầu nối 2 | Unterminated |
| Dòng sản phẩm | NetKey® |
| Đường kính lõi sợi (µm) | 50 |
| Đường kính ngoài (mm) | 0,9 |
| Chiều dài (m) | 1 |
| Màu vỏ cáp | Blue |
| Loại sản phẩm | Dây nhảy quang |
| Ứng dụng | Kết nối liên thông (interconnect) và đấu chéo (cross-connect) tại phòng vào cáp, phòng viễn thông, trung tâm dữ liệu, nơi làm việc; nối các cassette đúc sẵn tại khu phân phối chính, phân phối ngang và phân phối thiết bị |
| Tiêu chuẩn đáp ứng | TIA/EIA 568-C.3-1; ISO/IEC 61755-3-1; IEC 61754-7; TIA-604-2-A/-3-A/-10-A (FOCIS 2, 3, 10); RoHS |
| Đặc điểm | Cấp cháy riser (OFNR) – dùng cho tuyến đi trục đứng, nơi yêu cầu cấp cháy riser |
| Số lượng đóng gói chuẩn | 1 |
Sơ đồ: pigtail là đoạn nối giữa mối hàn và adapter trong ODF
Vì sao dùng đúng pigtail
- Dây 0,9 mm xếp gọn vào khay hàn 12/24 mối, vòng đúng bán kính uốn.
- Ferrule sứ mài UPC, suy hao chèn thấp — mối hàn tốt cộng pigtail tốt mới cho tổng suy hao thấp.
- Cùng loại sợi với cáp trục (multimode OM3 50/125 µm) — hàn khác loại sợi là suy hao lớn ngay tại mối hàn.
- Mỗi sợi cáp cần 1 pigtail; ODF 24FO cần 24 sợi, nên mua theo bó 12 để đủ mã màu.
Giá Dây hàn quang LC OM3 Panduit
Giá tham khảo 62.000đ/sợi (chưa gồm VAT, giao toàn quốc, xuất hoá đơn đầy đủ). Lấy số lượng cho công trình gọi 0966.100.110 để nhận giá tốt hơn.
