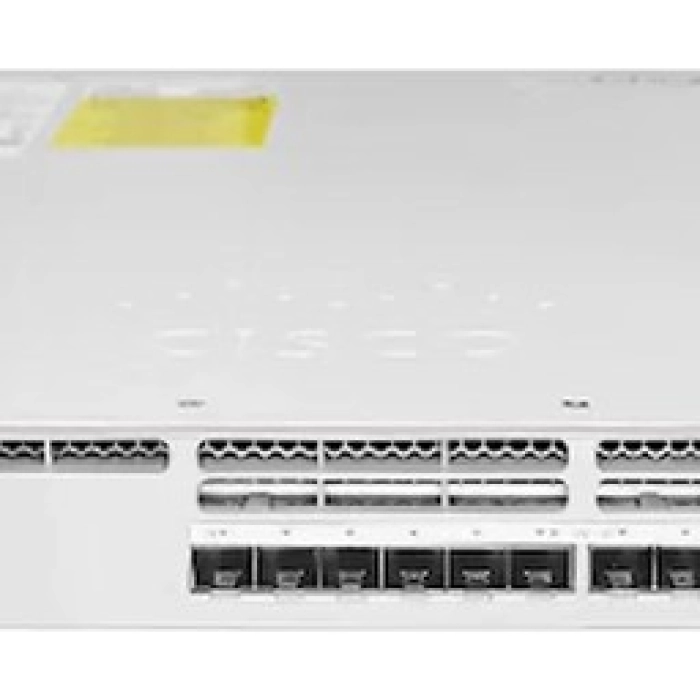

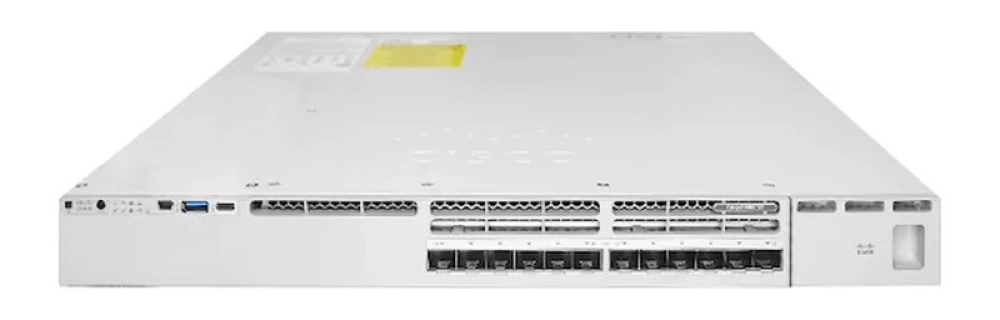

Cisco C9300X-12Y-A: switch 12 cổng 25G SFP28, uplink 100G, xếp chồng 1 Tbps

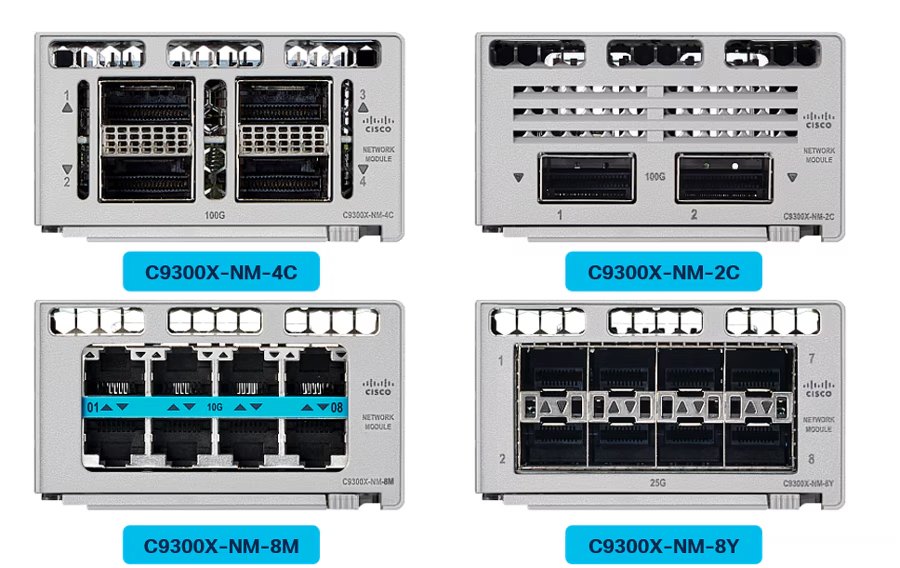

Cisco C9300X-12Y-A là bản nhỏ nhất của Catalyst 9300X cổng quang: 12 khe SFP28 chạy 25G, 10G hoặc 1G tuỳ module cắm vào, khe uplink phía sau nhận module 2x100G, 4x100G, 8x25G hoặc 8x mGig. Máy thay thế trực tiếp WS-C3850-12XS khi doanh nghiệp cần gom máy chủ hoặc nối các switch tầng bằng 10G và muốn để sẵn đường lên 25G/100G cho vài năm tới.
Cổng kết nối và hiệu năng
- 12 cổng SFP28 tự nhận 25G, 10G hay 1G; module SFP+ 10G và SFP 1G đang dùng cắm được ngay.
- 1.000 Gbps, 744,04 Mpps, đệm 16 MB, DRAM 16 GB: gấp đôi bộ nhớ so với Catalyst 9300 thường.
- StackWise-1T: xếp chồng 8 máy 9300X với nhau ở 1 Tbps, vẫn ghép được với 9300 thường ở 480 Gbps.
- Mã hoá IPsec bằng phần cứng tới 100 Gbps, phù hợp làm điểm gom kết nối site-to-site không cần router riêng.
- Bộ nguồn 715 W tháo nóng, StackPower chia sẻ nguồn giữa các máy trong stack.
Thay cho WS-C3850-12XS-E, WS-C3850-12XS-S đã ngừng bán
WS-C3850-12XS-E và WS-C3850-12XS-S ngừng bán từ 30/04/2022, Cisco chỉ định C9300X-12Y làm mã thay. Điểm khác lớn nhất: 3850-12XS chỉ chạy 10G, còn 9300X-12Y chạy tới 25G trên cùng cổng nên khi nâng máy chủ lên card 25G không phải đổi switch. Bản -A tương ứng giấy phép IP Base/IP Services của 3850; cáp stack đổi từ STACK-T1 sang cáp StackWise-1T mới.
Catalyst 9300X so với Catalyst 9300 bản quang
| Model | Cổng cố định | Băng thông | Chuyển tiếp | Xếp chồng | DRAM |
|---|---|---|---|---|---|
| C9300X-12Y-A | 12 x 25G SFP28 | 1.000 Gbps | 744,04 Mpps | StackWise-1T | 16 GB |
| C9300X-24Y-A | 24 x 25G SFP28 | 2.000 Gbps | 1.488 Mpps | StackWise-1T | 16 GB |
| C9300-24S-A | 24 x 1G SFP | 208 Gbps | 154,76 Mpps | StackWise-480 | 8 GB |
Triển khai thực tế
Trong phòng máy chủ 3 tới 6 tủ rack, C9300X-12Y-A đứng vai switch gom: mỗi máy chủ ảo hoá nối 10G hoặc 25G bằng DAC, hai cổng còn lại dành cho NAS và tường lửa, khe uplink lắp C9300X-NM-2C để đi 100G lên lõi. Doanh nghiệp có nhiều chi nhánh tận dụng IPsec phần cứng để dựng VPN trực tiếp trên switch. Khi số máy chủ tăng, mua thêm một 9300X-12Y-A và xếp chồng, quản lý như một thiết bị.
Sản phẩm dùng kèm
Cổng SFP28 dùng module quang SFP28 cho cự ly xa hoặc cáp DAC/AOC 25G cho khoảng cách trong tủ; đường 10G sẵn có tiếp tục dùng module SFP+ và dây nhảy quang OM3/OM4. Uplink 100G cần module C9300X-NM-2C, xếp chồng dùng cáp StackWise-1T. Tham khảo thêm các switch Cisco Catalyst và phụ kiện Cisco tại Thiết Bị Quang.
Thông số theo hãng sản xuất. Sản phẩm bán theo báo giá: gửi mã C9300X-12Y-A cho Thiết Bị Quang để nhận giá, tình trạng hàng và thời gian giao.
