Cisco C9300-24S-A: switch gom quang 24 cổng SFP 1G, uplink module, Network Advantage

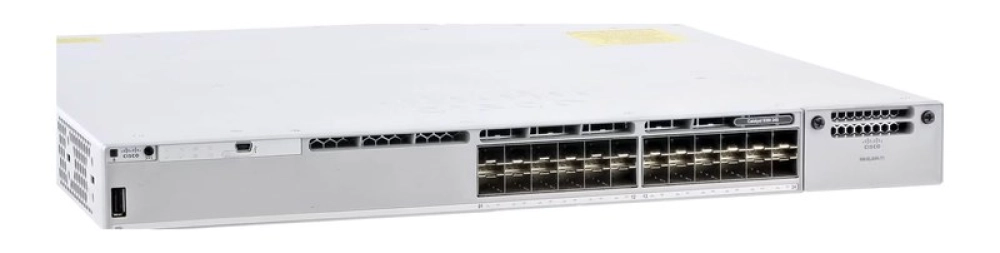

Cisco C9300-24S-A là switch Catalyst 9300 toàn cổng quang: 24 khe SFP 1G ở mặt trước, một khe module uplink phía sau chọn 4x1G, 8x10G, 2x25G hay 2x40G. Máy dành cho lớp phân phối của toà nhà hoặc khu công nghiệp, nơi các switch tầng nối về bằng cáp quang thay vì cáp đồng. Đây cũng là mã Cisco chỉ định thay cho cả bốn model WS-C3850-12S và WS-C3850-24S đã ngừng bán.
Cổng kết nối và hiệu năng
- 24 cổng SFP nhận module 1000BASE-SX, LX/LH, ZX và cả 100BASE-FX nên tận dụng được sợi quang đã kéo sẵn.
- Băng thông 208 Gbps, chuyển tiếp 154,76 Mpps, đệm gói 16 MB; xếp chồng StackWise-480 tới 8 máy đạt 688 Gbps.
- Giấy phép Network Advantage kèm máy: định tuyến BGP, EIGRP, VRF, VXLAN, MACsec-256, mở rộng bằng Cisco DNA Advantage khi cần.
- Bộ nguồn 715 W tháo nóng, khe nguồn thứ hai cho dự phòng 1+1; ba quạt thay tại chỗ.
- Bộ nhớ 8 GB DRAM và 16 GB flash, chạy được ứng dụng bên thứ ba ngay trên switch (application hosting).
Thay cho WS-C3850-12S-E, WS-C3850-12S-S, WS-C3850-24S-E, WS-C3850-24S-S đã ngừng bán
Cisco công bố ngừng bán họ Catalyst 3850 bản quang từ 30/04/2022. Bốn mã WS-C3850-12S-E, WS-C3850-12S-S, WS-C3850-24S-E và WS-C3850-24S-S đều được hãng chỉ định chuyển sang C9300-24S. Catalyst 9300 không có bản 12 cổng SFP, nên khách đang dùng 3850-12S sẽ lên thẳng 24 cổng. Giấy phép cũng đổi tên: IP Base và IP Services của 3850 tương đương Network Advantage, tức bản -A này; LAN Base tương đương Network Essentials (bản -E). Module SFP 1G và cáp stack STACK-T1 dùng lại được.
Các bản Catalyst 9300 cổng quang
| Model | Cổng cố định | Băng thông | Chuyển tiếp | Đệm gói | DRAM |
|---|---|---|---|---|---|
| C9300-24S-A | 24 x 1G SFP | 208 Gbps | 154,76 Mpps | 16 MB | 8 GB |
| C9300X-12Y-A | 12 x 25G SFP28 | 1.000 Gbps | 744,04 Mpps | 16 MB | 16 GB |
| C9300X-24Y-A | 24 x 25G SFP28 | 2.000 Gbps | 1.488 Mpps | 32 MB | 16 GB |
| C9300-24T-A | 24 x 1G đồng | 208 Gbps | 154,76 Mpps | 16 MB | 8 GB |
Triển khai thực tế
Mô hình quen thuộc là một cặp C9300-24S-A xếp chồng đặt ở phòng máy tầng trệt, mỗi tầng kéo một đôi sợi quang về, switch truy cập ở tầng nối lên bằng module 1G; khe module phía sau lắp C9300-NM-8X để đi 10G lên lõi hoặc về máy chủ. Khu công nghiệp và trường học nhiều toà nhà cách nhau vài trăm mét cũng dùng cách này vì cáp quang không bị sét lan truyền và không giới hạn 100 m như cáp đồng.
Sản phẩm dùng kèm
Mỗi cổng cần một module quang SFP phù hợp cự ly, ví dụ GLC-SX-MMD cho đa mode trong toà nhà hoặc GLC-LH-SMD cho đơn mode liên toà; đấu nối bằng dây nhảy quang LC. Uplink 10G thì lắp thêm C9300-NM-8X, còn xếp chồng cần cáp STACK-T1-50CM. Toàn bộ switch Cisco Catalyst được Thiết Bị Quang giao hàng chính hãng có CO/CQ.
Thông số theo hãng sản xuất. Sản phẩm bán theo báo giá: gửi mã C9300-24S-A cho Thiết Bị Quang để nhận giá, tình trạng hàng và thời gian giao.
