ODF 8FO vỏ sắt treo tường

Hộp phối quang 8Fo lắp rack đầy đủ phụ kiện

Hộp phối quang ODF hay còn gọi là tủ phối quang ODF, những người trong nghề, tiếp xúc nhiều với chúng thì gọi là hộp ODF thiết bị quản lý đầu vào và ra của các đường truyền quang, nối quang.

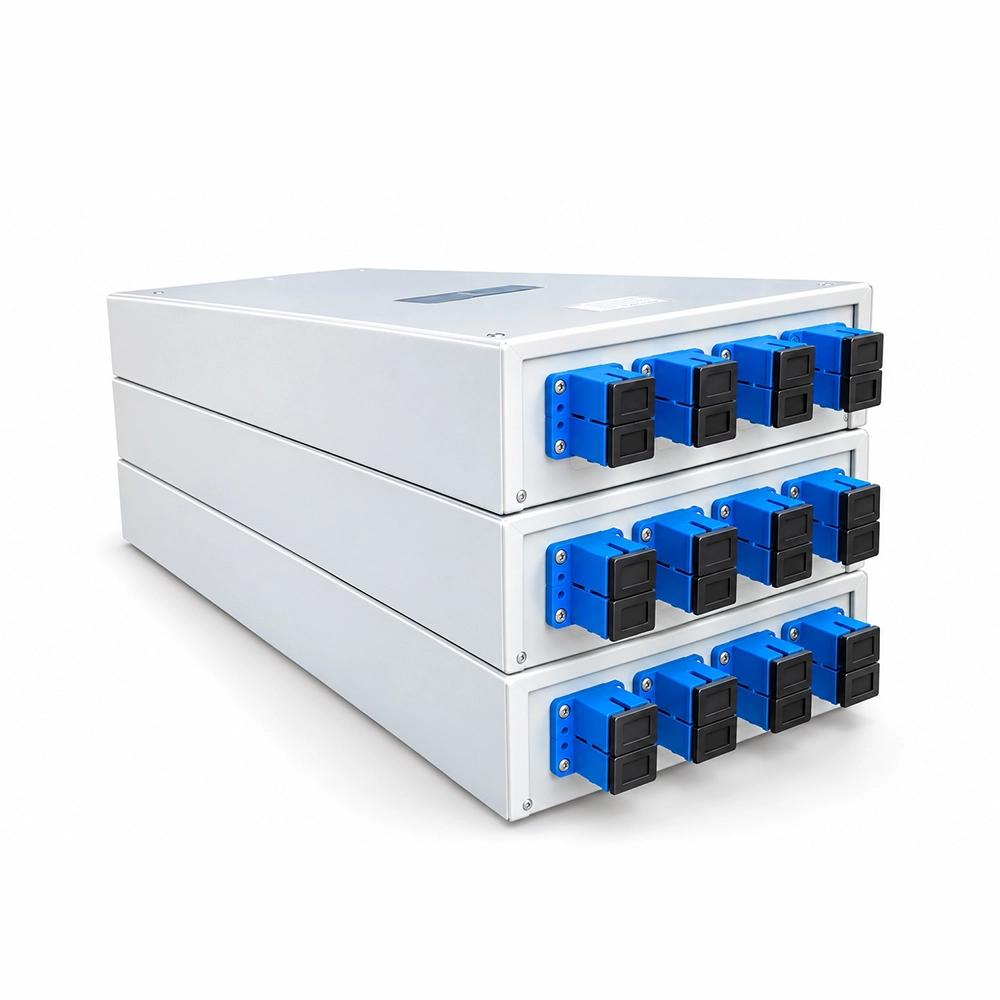

Hình ảnh: Hộp phối quang ODF 8FO vỏ sắt

Hình ảnh: Đầu nối Adapter trong ODF 8FO vỏ sắt

Hình ảnh: Mặt dưới của ODF 8FO vỏ sắt treo tường

Giới thiệu ODF 8FO vỏ sắt treo tường

Hộp phối quang 8FO cũng tương tự khách hàng cũng thường gọi chúng với nhiều cái tên khác như: Hộp ODF 8 sợi, ODF 8 Core, ODF 8 Cổng, ODF 8FO Port thực tế là dù có gọi theo cách gọi nào thì nó cũng vẫn là Hộp phối quang ODF 8Fo.

Hình ảnh: Mặt dưới ODF 8FO trong nhà

Nó được sử dụng chủ yếu trong nhà và với chức năng chính là bảo vệ các nối hàn cáp quang, dây nhẩy quang và dây pigtail quang.

Hộp phối quang trong nhà 8FO có thể gắn lên tường hoặc gá, thuận tiện cho việc kiểm tra và sửa chữa. Hộp ODF được sử dụng rộng rãi trong các mạng viễn thông sợi quang, thiết bị mạng quang, CATV, các hệ thống truyền dẫn tốc độ cao, FTTH.

Hình ảnh: Chân ốc để treo ODF

Hộp phối quang ODF 8FO trong nhà Full phụ kiện lắp rack cung cấp bởi thietbiquang.net được lắp bằng vỏ của Hộp ODF 24FO (8/24FO) sản xuất tại Unirack (đơn vị chuyển sản xuất tủ mạng , ODF, Thang máng cáp chất lượng).

Hình ảnh: Khay hàn quang 8FO trong ODF

Hình ảnh: Ống gioăng cao su trong ODF

Hình ảnh: Phụ kiện bên trong ODF 8FO

Tính năng, đặc điểm của hộp phối quang ODF 8FO vỏ sắt trong nhà

- Hộp thiết kế theo tiêu chuẩn 19inch, 1U =1,75 inch = 4,45cm

- Vật liệu sử dụng là thép tấm dày 1,2 – 1,5mm.

- Hộp ODF được sơn bằng sơn tĩnh điện, chống gỉ, màu ghi

- Kích thước 1U tiêu chuẩn (440x72x310mm)

Hộp phối quang ODF gồm có

- Thanh Blank : có thể lắp các loại Adapter FC,LC,ST,SC…

- Ống co nhiêt : Bảo vệ các mối hàn quang dài 60 x 1x2mm

- Adapter: gồm các loại SC,FC,LC,SC (độ suy hao ≤ 0.2dB), suy hao phản hồi UPC ≥55dB, APC ≥65Db

- Dây hàn quang: Tùy theo yêu cầu của khách hàng mà dây hàn quang bên trong có thể là Multimode hoặc Singlemode đường kính 0.9mm, 2.0mm,3,0mm.

- Khay hàn quang: Dùng để cố định và bảo vệ các sợi quang sau khi hàn.Có thể lắp nhiều khay trong một hộp ODF bằng cách chồng lên nhau.
