Chọn tủ rack sai kích thước là lỗi phổ biến nhất khi làm hạ tầng mạng: tủ chật không còn chỗ đi dây, hoặc mua thừa gấp đôi nhu cầu gây lãng phí. Bài viết này đưa ra cách tính đơn giản để chọn đúng số U và độ sâu tủ ngay từ đầu.
Đơn vị U là gì? Kích thước tiêu chuẩn của tủ rack
Tủ rack theo chuẩn EIA-310 có bề rộng lắp thiết bị 19 inch (482,6 mm); chiều cao tính bằng đơn vị U, mỗi U = 44,45 mm. Một switch mỏng chiếm 1U, máy chủ phổ biến 1–2U, UPS 2–4U. Kích thước còn lại cần chú ý là độ sâu: 400, 500, 600, 800 hoặc 1000 mm — quyết định tủ có chứa vừa thiết bị dài như server, UPS hay không.
Cách tính số U cần dùng
Liệt kê thiết bị hiện có theo U, cộng thêm các khoản sau:
- 1–2U cho mỗi patch panel 24 port và thanh quản lý cáp đi kèm;
- 1U cho mỗi ODF quang gắn rack nếu có tuyến cáp quang về tủ;
- 1U cho ổ cắm nguồn PDU;
- Dự phòng 30–40% cho mở rộng và thoát nhiệt.
Gợi ý chọn nhanh theo hệ thống
| Cỡ tủ | Kiểu lắp | Phù hợp với |
|---|---|---|
| 6U sâu 400 | Treo tường | Camera 8–16 kênh, mạng văn phòng nhỏ: 1 switch + 1 patch panel + đầu ghi |

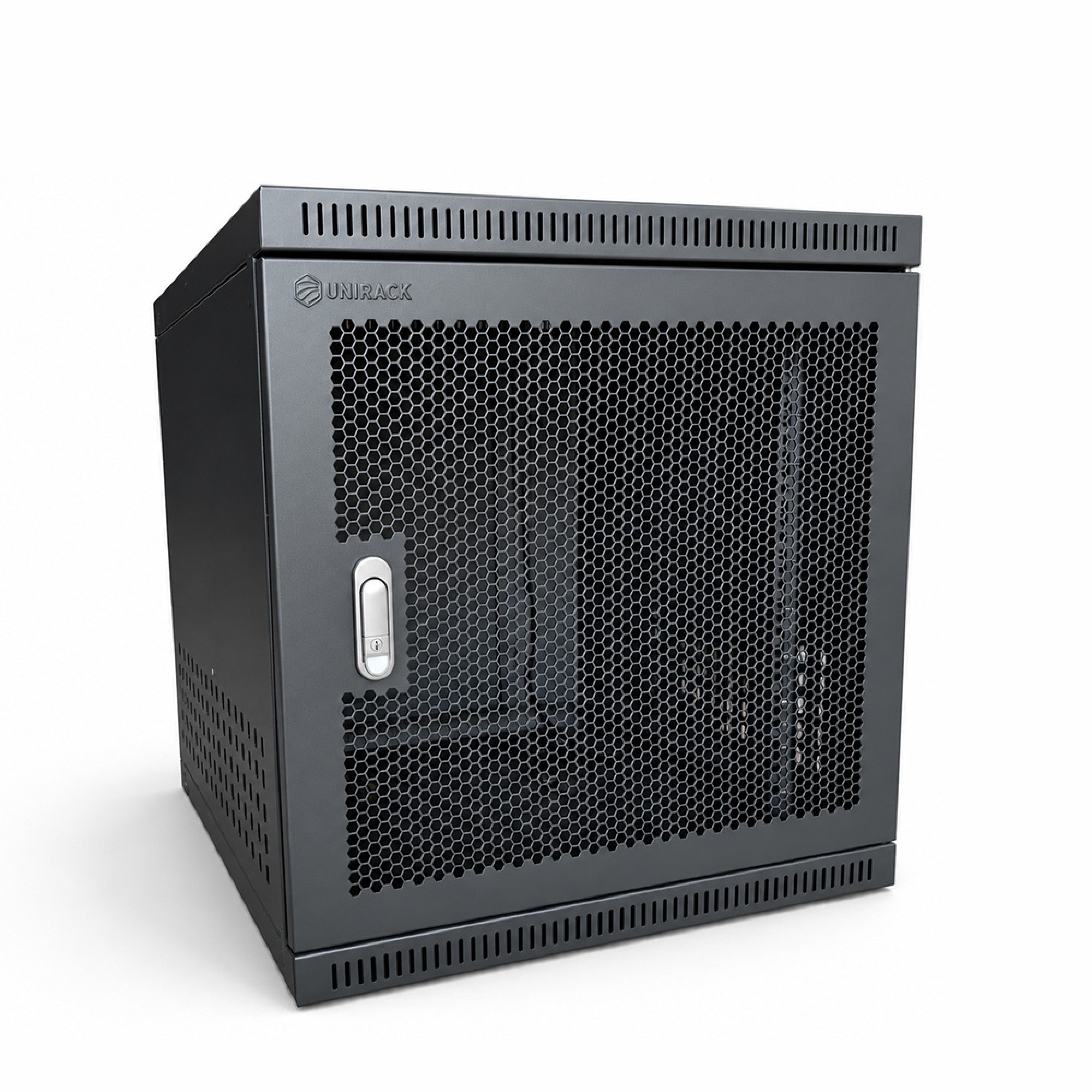

| 10U sâu 500 | Treo tường / đặt sàn | Văn phòng 20–40 điểm mạng: 2 switch, 2 patch panel, ODF, UPS nhỏ |
| 15U sâu 600 | Đứng sàn | Tầng kỹ thuật toà nhà: switch access theo tầng, camera cụm, converter quang |
| 20U – 27U sâu 600/800 | Đứng sàn | Phòng mạng trung tâm doanh nghiệp vừa: core switch, NVR, UPS 2–3kVA |
| 32U – 42U sâu 800/1000 | Đứng sàn | Phòng server: máy chủ rack, SAN, hệ thống nguồn dự phòng |
5 lưu ý trước khi chốt mua
- Độ sâu theo thiết bị dài nhất cộng tối thiểu 100 mm cho đi dây nguồn phía sau — server 1U thông dụng dài 600–750 mm nên cần tủ sâu 800–1000.
- Tải trọng: tủ treo tường thường chịu 50–60 kg; nếu đặt UPS hãy chuyển sang tủ đứng sàn có bánh xe và chân tăng chỉnh.
- Thông gió: ưu tiên cửa lưới đột lỗ, gắn thêm 1–2 quạt nóc khi tổng công suất thiết bị vượt 500 W.
- Phụ kiện đồng bộ: khay cố định, thanh giằng cáp, ốc lồng M6 — đặt cùng lần mua để tránh lệch hãng lệch màu.
- Chọn hãng có sẵn kho: toàn bộ tủ mạng, tủ rack tại THIETBIQUANG.NET là hàng UNIRACK Việt Nam sản xuất, đủ cỡ 6U–42U, sơn tĩnh điện, giao nhanh tại Hà Nội và toàn quốc.
Chưa chắc chắn cấu hình? Gửi danh sách thiết bị cho kỹ thuật của Hợp Nhất qua hotline (024) 22255666 — chúng tôi tính giúp số U, độ sâu và báo giá trọn bộ tủ kèm phụ kiện trong 30 phút.
