Khung tủ ODF tập trung MODF
Giới thiệu sản phẩm tủ phối quang tập trung:
Khung tủ ODF tập trung MODF là thiết bị dùng chủ yếu cho các kết nối quang ngoài trời. Chúng quản lý và bảo vệ các điểm đấu nối quang như mối hàn quang, dây hàn nối quang, đầu nối quang (adapter), dây nhảy quang, một số thiết bị đi kèm như bộ chia quang, bộ chuyển đổi quang điện. Nó có thể được dùng để treo trên tường, treo trên cột, dùng trong nhà hoặc ngoài trời.

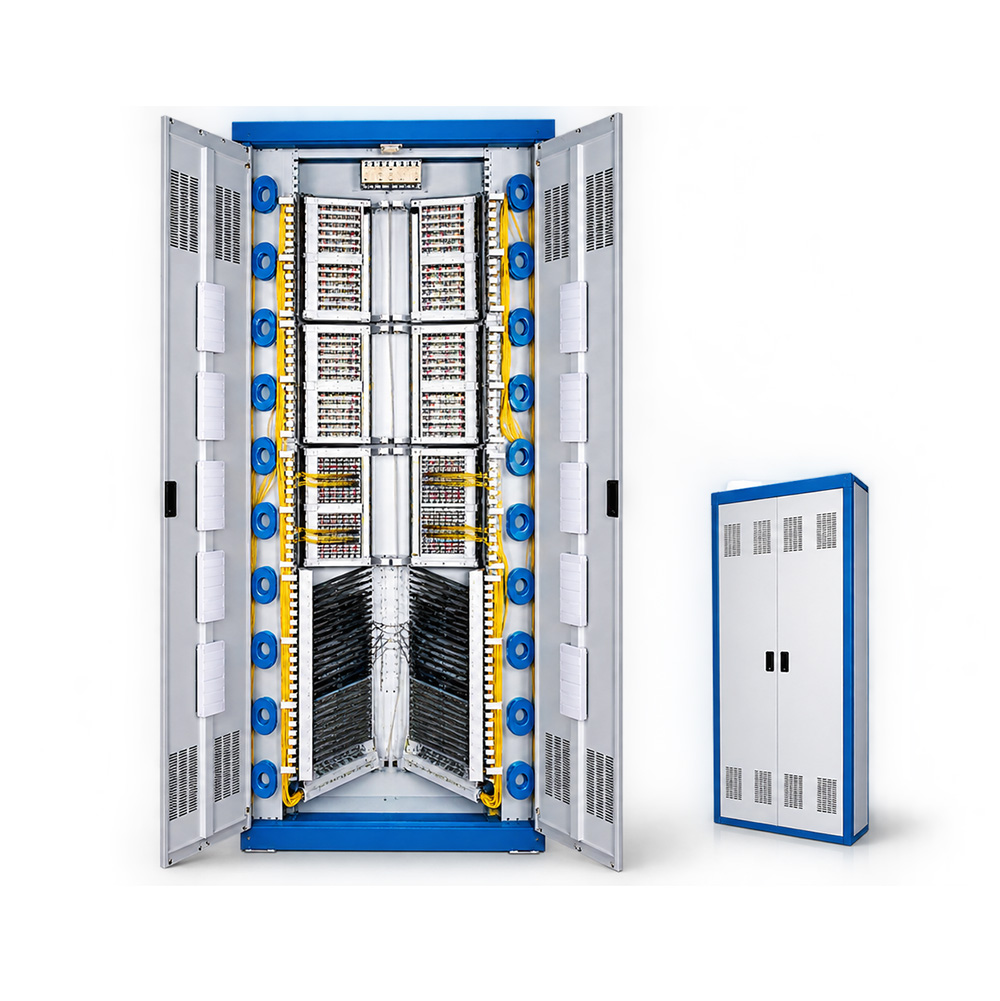

Hình ảnh Khung tủ ODF tập trung MODF
Đặc Trưng:
- Với chất liệu thép cold-rol, được sơn tĩnh điện, có thể chịu được mọi loại hình thời tiết giá rét hoặc nóng ẩm.
- Với thiết kế nhỏ gọn thẩm mỹ, cấu trúc khép kín tránh mưa nắng côn trùng. Cửa có khóa an toàn
- Có khay quản lý đường cáp vào riêng hỗ trợ cho cả ba loại cáp đơn chiếc, loại bó và loại xòe quạt
- Có thể dùng adapter FC, SC, ST hoặc LC.
- Khoang làm việc lớn dễ dàng phân bổ các đầu cáp vào, ra, các dây hàn quang, dây nhảy quang. Có thể lắp ráp thêm một số thiết bị như bộ chia quang, converter vv...
Cấu tạo:
- Được chia làm 2 khoang chính, 1 khoang chứa khay quản lý đường cáp vào, khay hàn quang, dây nối quang, lô quấn bán nguyệt, 1 khoang chứa dây nhảy quang, một số thiết bị có thể đi cùng như bộ chia quang, converter quang.
- Vỏ bằng sắt khép kín được phủ một lớp sơn tĩnh điện chống gỉ mầu trắng. -Cánh cửa mở mặt trước có khóa an toàn.
- Mặt sau gồm 2 thanh đế có lỗ để treo cột và treo tường.
Ứng dụng:
- Quản lý bảo vệ hệ thống cáp quang
- Fiber to the home (FTTH)
- Hệ thống quang LAN/ WAN
- Hệ thống CATV
Chi tiết Khung tủ ODF tập trung MODF:
- Khung phân phối quang tập trung đặt tại các trung tâm.
- Dùng cho các trung tâm quản lý dung lượng sợi quang lớn.
- Khung làm bằng hợp kim thép sơn tĩnh điện, cửa 2 cánh.
- Các mặt có thể mở để sử dụng thi công.
- Có các đường cáp vào và ra phía trên nóc tủ hoặc dưới đáy tủ
- Khung cung cấp bao gồm các rulo quấn dây Patchcord dư đảm bảo cho độ uốn cong dây quang, quản lý dây quang tiện lợi.
- Dung lượng 432 sợi.
- Kích thước: 2.200x800x450 mm.
- Bao gồm: 6 bộ module ODF 72FO có kèm khay nối, adapter SC hoặc FC, 06 bộ ống co nhiệt, 432 dây nối quang Single-mode dài 1,5 mét.

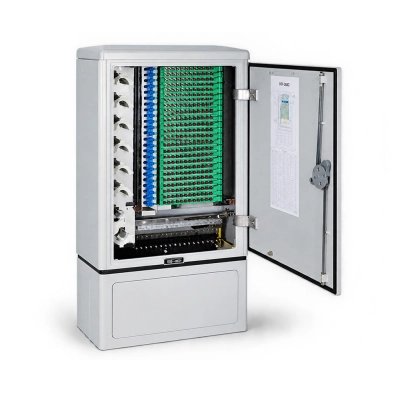

Cùng nhóm hàng còn có ODF Tập trung, hoặc xem Tủ Phối Quang đặt Ngoài Trời ODF 288 Core.
