Dây nhảy quang Singlemode ST ST

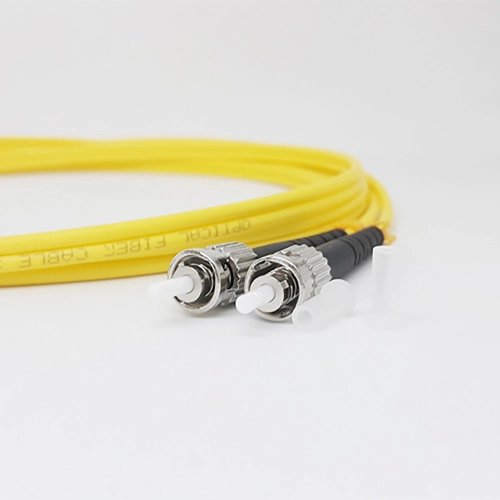

Đầu nối dây nhảy quang ST ST - Ảnh 2
Dây nhảy quang Singlemode ST ST - Ảnh nhỏ 1
Đầu nối dây nhảy quang ST ST - Ảnh nhỏ 2

Dây nhảy quang Singlemode ST–ST

4.9/5(125 đánh giá)
Dây nhảy quang Singlemode
Dây nhảy Singlemode
SKU: 25
Còn hàng
Thông số sản phẩm
Hãng sản xuất
KCO
Loại sản phẩm
Dây nhảy quang Singlemode
Chuẩn đấu nối
ST, ST
Bước sóng
1310nm - 1550nm
Tương thích
Singlemode 9/125µm (OS2)
Màu sắc
Vàng
80,000đ
(Giá tham khảo chưa gồm VAT, sản phẩm chính hãng KCO, FAKE đền gấp 10 lần)
  • Hàng chính hãng KCO tại Việt Nam
  • Bảo hành chính hãng trên toàn quốc
  • Sản phẩm mới 100% chưa sử dụng
  • Giao hàng toàn quốc các ngày trong tuần

Dây nhảy quang ST/ UPC – ST/UPC SingleMode Simplex/Duplex

Dây nhảy quang ST-ST 2 đầu UPC được sử dụng làm cầu nối giữa các liên kết mạng quang, kết nối giữa các ODF quang, tủ phối quang, các thiết bị truyền dẫn quang với nhau. Dây nhảy quang mang lại sự linh hoạt và thuận thiện cho người sử dụng hệ thống mạng quang.

Hình ảnh: Dây nhảy quang singlemode ST ST

Thiết kế của dây

Dây nhảy quang singlemode ST/UPC-ST/UPC là một đoạn cáp quang Single-mode , sợi đơn – Simplex hoặc sợi đôi -Duplex. Dây có thiết kế màu vàng và có độ dài từ 3-20m, đường kính dây từ khoảng 2.0mm tới 3.0mm và có độ uốn cong ở điểm cực địa là 3cm.

Thông số trên dây nhảy quang Singlemode ST ST

Hình ảnh: Thông số trên dây nhảy quang Singlemode ST ST

Đầu nối ST dạng đầu tròn gài, sử dụng một ống nối có đường kính là 2.5mm được làm bằng nhựa và đầu nối được làm bằng kim loại. Đầu nối và dây nhảy quang được gắn kết một cách chắc chắn, không tạo ra khoảng hở để hạn chế suy hao tín hiệu truyền dẫn.

Đầu nối ST trên dây nhảy quang Singlemdoe ST ST

Hình ảnh: Đầu nối ST trên dây nhảy quang Singlemdoe ST ST

Tính năng khác

Dùng được cho các thiết bị chuyển đổi quang điện, thiết bị mạng và các thiết bị quang viễn thông khác. Dây nhảy quang được ứng dụng rộng rãi trong CATV; Fiber Optic Telecommunication System; Fiber Optic Access Network; LAN; Fiber Optic Transducer; Fiber 0ptic Data Transmission; Test Equipment; Metro; Active Device Termination, FTTx, FTTH vv…

Hình ảnh Dây nhảy quang ST/UPC–ST/UPC SM

Đặc điểm kỹ thuật

Dây nhảy quang Singlemode ST–ST

Đầu nối phải: ST, loại sợi tùy chọn Singlemode, MM 50/125, MM 62.5/125um

Đầu nối trái: ST, sợi Singlemode, MM 50/125, MM 62.5/125um

Chiều dài: theo yêu cầu của khách hàng.

- Số lần kết nối: 1000 lần

- Độ bền kéo dãn: Tải trọng 100N, thời gian kiểm tra ít nhất 5h, kết quả độ suy hao <0,5 dB.

- Suy hao chèn: < 0,2 dB (Yêu cầu theo tiêu chuẩn quốc tế <0,3 dB)

- Suy hao phản xạ: PC>45 dB ; UPC>50 dB; APC >60 dB

Thông tin sản phẩm:

Loại: ST/UPC – ST/UPC 9/125 đơn mode, đa mode

Đầu kết nối: FC/FC

Kiểu sợi quang: Đơn mode, đa mode

Độ suy giảm tín hiệu: 0.2 dB

Bước sóng: 1310, 1550 nm

Độ uốn cong: R = 3cm

Lực căng lớn nhất: 90 N/cm

Lực nghiền nát: 550N/cm

Kích cỡ, màu sắc:

Đường kính cáp: 3.0mm

Độ dày: Lõi: 9 microns, Lớp vỏ: 125 microns, Đơn mode 9/125 µm

Vỏ: PVC (OFNR-rated)

Màu vỏ: Vàng

Chiều dài: 5m, 10m, 15m, 20m……(theo yêu cầu của khách hàng)

Thông số kỹ thuật của Dây nhảy quang Singlemode ST–ST

Thông số kỹ thuật Dây nhảy quang Singlemode ST–ST
Thông số Chi tiết
Tên sản phẩm Dây nhảy quang Singlemode ST–ST
Hãng sản xuất KCO
Chuẩn đấu nối ST, ST
Loại sản phẩm Dây nhảy quang Singlemode
Tương thích Singlemode 9/125µm (OS2)
Bước sóng 1310nm - 1550nm
Xuất xứ China
Màu sắc Vàng
Đường kính sợi 9/125µm
Chuẩn sợi quang ITU-T G.652.D (OS2)
Suy hao tối đa ≤ 0,36 dB/km @1310nm · ≤ 0,22 dB/km @1550nm
Nhiệt độ làm việc −40 °C ~ +85 °C
Suy hao chèn ≤ 0,3 dB/đầu nối
Đầu nối ST/UPC – ST/UPC (đầu tròn khoá xoay)
Chế độ sợi Singlemode 9/125 µm (OS1)
Số sợi Simplex hoặc Duplex
Đường kính dây Ø0,9 / Ø2,0 / Ø3,0 mm
Vật liệu vỏ PVC, LSZH hoặc bọc giáp
Suy hao xen (IL) ≤ 0,15 dB (Master) / ≤ 0,30 dB (Standard)
Suy hao phản hồi (RL) UPC ≥ 50 dB, SPC ≥ 55 dB
Độ lặp lại ± 0,1 dB
Chiều dài Theo yêu cầu (1–30 m)
Màu vỏ Vàng (Singlemode)
Ferrule Gốm ZrO2 Ø2,5 mm (tiêu chuẩn ngành)
Chứng nhận ISO9001, RoHS
* Có thể thay đổi chút ít
TÌM KIẾM NÂNG CAO

DANH MỤC SẢN PHẨM

Giao sản phẩm Dây nhảy quang Singlemode ST–ST toàn quốc

Câu hỏi thường gặp

Dùng nối giữa hộp phối quang ODF với thiết bị, hoặc nối trực tiếp hai thiết bị quang với nhau.

ST/UPC – ST/UPC (đầu tròn khoá xoay). Đầu nối và adapter trên hộp ODF phải cùng loại và cùng kiểu mài thì mới ghép đúng.

Suy hao xen ≤ 0,15 dB (Master) / ≤ 0,30 dB (Standard). Khi tuyến dài sát ngưỡng, giảm bớt số điểm nối là cách rẻ nhất để lấy lại dự phòng.

Singlemode 9/125 µm (OS1). Nhìn màu vỏ có thể đoán nhưng vẫn nên xác nhận theo mã hàng cho chắc.

Suy hao phản hồi UPC ≥ 50 dB, SPC ≥ 55 dB. Chỉ số này càng cao càng tốt; phản xạ ngược lớn gây nhiễu cho thiết bị phát, nhất là trên tuyến tốc độ cao.

−40 °C đến +85 °C. Trước khi cắm nên lau mặt đầu nối bằng dụng cụ chuyên dụng, không lau bằng giấy thường.
