Dây hàn quang SC OM3 KCO — dây hàn quang (pigtail) SC/UPC, simplex, multimode OM3 50/125 µm, 1,5 m
Dây hàn quang SC OM3 KCO là dây hàn quang một đầu SC/UPC, simplex, một đầu để trần để hàn nhiệt vào sợi của cáp trục trong ODF hoặc măng xông. Sợi multimode OM3 50/125 µm, dây đệm chặt 0,9 mm (tight buffer), dài 1,5 m. Của KCO (Kocent Optec) — nhà sản xuất chuyên hàng quang thụ động: cáp quang, dây nhảy, ODF, măng xông và dụng cụ thi công.

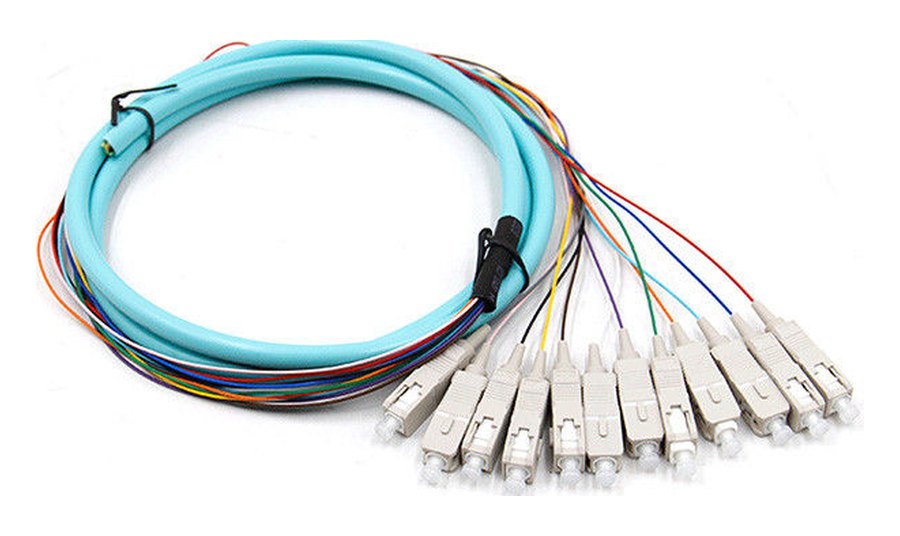

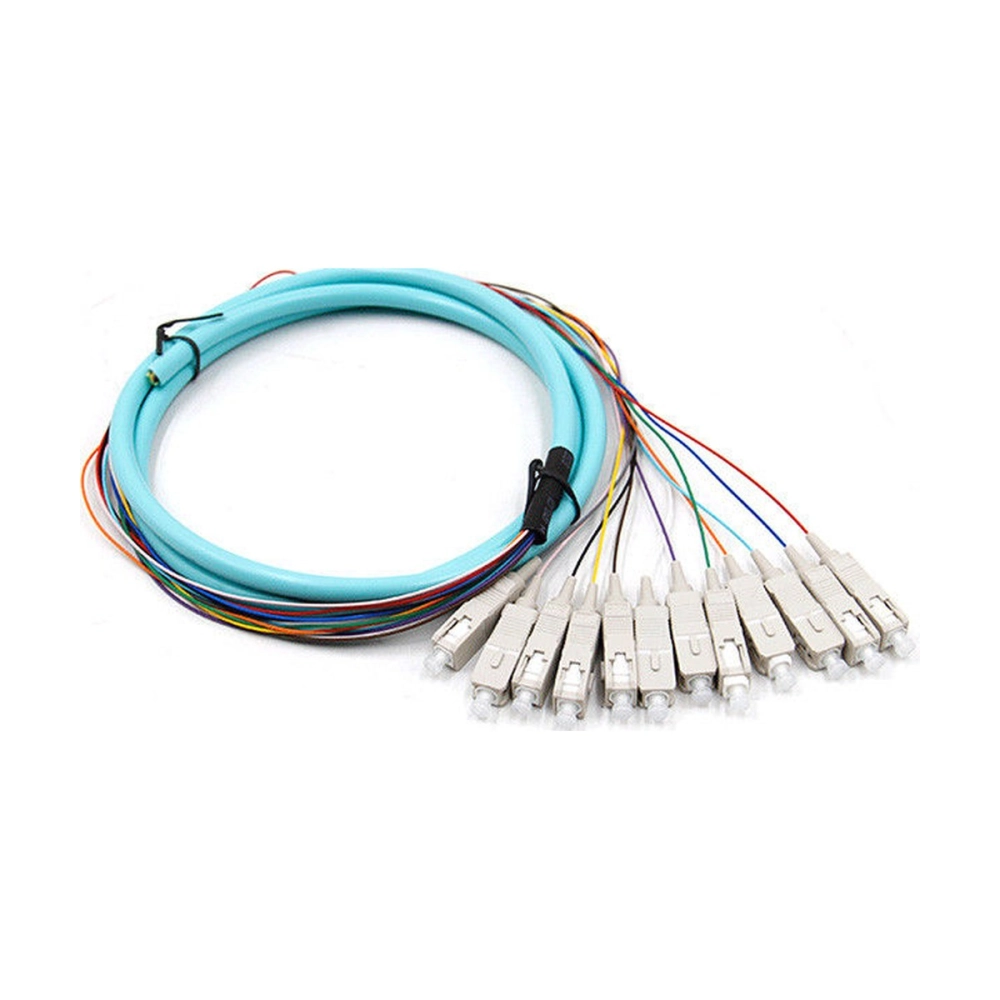

Ảnh: Dây hàn quang SC OM3 KCO (nguồn: KCO)
Thông số Dây hàn quang SC OM3 KCO
| Thông số | Giá trị |
|---|---|
| Đầu nối | SC/UPC, simplex |
| Loại sợi | Multimode OM3 50/125 µm 10G |
| Suy hao chèn (IL) | ≤0,3 dB (0,15 dB điển hình) |
| Suy hao phản xạ (RL) | ≥55 dB (theo công bố của hãng) |
| Đường kính dây | 0,9 mm (tight buffer) |
| Chiều dài | 1,5 m |
| Ferrule | Sứ zirconia, mài UPC |
| Vỏ | LSZH hoặc PVC |
| Lặp lại | ±0,1 dB |
| Nhiệt độ vận hành | -40 °C đến +85 °C |
Sơ đồ: pigtail là đoạn nối giữa mối hàn và adapter trong ODF
Vì sao dùng đúng pigtail
- Dây 0,9 mm xếp gọn vào khay hàn 12/24 mối, vòng đúng bán kính uốn.
- Ferrule sứ mài UPC, suy hao chèn ≤0,3 dB (0,15 dB điển hình) — mối hàn tốt cộng pigtail tốt mới cho tổng suy hao thấp.
- Cùng loại sợi với cáp trục (multimode OM3 50/125 µm) — hàn khác loại sợi là suy hao lớn ngay tại mối hàn.
- Mỗi sợi cáp cần 1 pigtail; ODF 24FO cần 24 sợi, nên mua theo bó 12 để đủ mã màu.
Giá Dây hàn quang SC OM3 KCO
Giá tham khảo 18.000đ/sợi (chưa gồm VAT, giao toàn quốc, xuất hoá đơn đầy đủ). Lấy số lượng cho công trình gọi 0966.100.110 để nhận giá tốt hơn.
