Cáp quang Multimode 8FO Panduit OM4 — 8 sợi multimode OM4, đệm chặt 900 µm, trong nhà/ngoài trời, vỏ LSZH
Cáp quang Multimode 8FO Panduit OM4 (mã FLKLZ08) của Panduit (Mỹ) — hãng hạ tầng cáp cấu trúc cho trung tâm dữ liệu với các dòng NetKey®, Opti-Core® và Opticom®. Sợi đệm chặt 900 µm bọc trong lớp aramid chịu kéo, vỏ LSZH — bấm đầu nối trực tiếp lên sợi mà không cần hộp chuyển tiếp, kéo được cả trong nhà lẫn ngoài trời (dòng Opti-Core®).
Loại sợi: OM4. OM4 50/125 chạy 10 Gbps tới 550 m, 40G/100G tới 150 m — dùng cho trung tâm dữ liệu cần dự phòng băng thông.

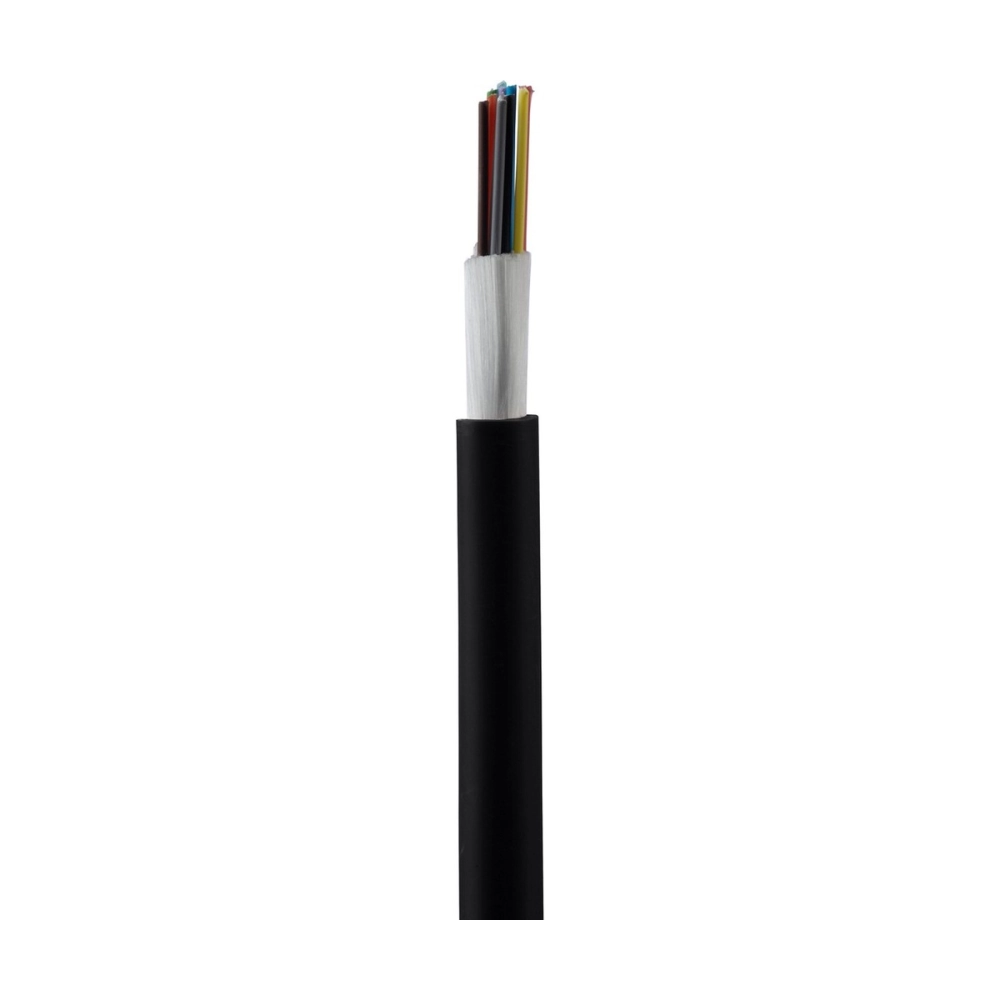

Ảnh: Cáp quang Multimode 8FO Panduit OM4, mã FLKLZ08 (nguồn: Panduit)
Thông số kỹ thuật Cáp quang Multimode 8FO Panduit OM4 (Panduit công bố)
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Cáp quang trong nhà/ngoài trời (cuộn) |
| Cấu trúc cáp | Tight Buffer |
| Môi trường sử dụng | Indoor/Outdoor |
| Giáp bảo vệ | Non-Armored |
| Loại sợi quang | OM4 |
| Số sợi | 8 |
| Đường kính lõi sợi (µm) | 50 |
| Kiểu đệm sợi | 900μm Tight Buffered |
| Cấp chống cháy | LSZH |
| Màu vỏ cáp | Black |
| Dòng sản phẩm | Opti-Core® |
| Số lượng đóng gói chuẩn | 1 |
Điểm đáng chú ý
- Không có thành phần kim loại — không cần nối đất, không dẫn sét vào tủ thiết bị.
- Sợi đệm chặt 900 µm: bấm đầu nối (fast connector / epoxy) trực tiếp, không bắt buộc hàn qua pigtail.
- Vỏ LSZH chống UV, chặn nước khô (không gel) — thi công sạch, không phải lau gel.
- Một loại cáp cho cả trong nhà và ngoài trời, bớt một điểm chuyển tiếp ở cửa toà nhà.
Sơ đồ: mặt cắt hai kiểu cáp quang — Cáp quang Multimode 8FO Panduit OM4 thuộc kiểu bên phải (đệm chặt)
Cáp quang Multimode 8FO Panduit OM4 dùng ở đâu
- Nối tủ tầng với phòng máy, giữa các dãy rack trong trung tâm dữ liệu.
- Trục đứng toà nhà, tuyến từ tủ ngoài trời vào phòng máy.
- 8 sợi = 4 liên kết hai chiều (mỗi liên kết ăn 2 sợi), nên chừa sợi dự phòng.
Lưu ý khi chọn và thi công
- Chọn đúng loại sợi theo module quang: SFP SX/SR dùng sợi multimode, sợi OM4 cho cự ly như bảng trên.
- Bán kính uốn tối thiểu 20 lần đường kính cáp khi kéo, 10 lần khi cố định — cuộn dư ở ODF và măng xông theo đúng bán kính này.
- Cáp Panduit bán theo mét; chốt chiều dài từng tuyến trước khi cắt vì cáp cắt rồi không đổi lại được.
- Đo OTDR sau hàn nối: suy hao mỗi mối hàn nên dưới 0,1 dB, cả tuyến dưới ngân sách suy hao của module quang.
Giá Cáp quang Multimode 8FO Panduit OM4
Giá tham khảo 90.000đ/mét (chưa gồm VAT, giao toàn quốc, xuất hoá đơn đầy đủ). Lấy số lượng cho công trình gọi 0966.100.110 để nhận giá tốt hơn. Giá trên tính theo mét; tuyến 500 m sẽ tương ứng 45.000.000đ chưa gồm VAT.
