Cáp quang Multimode 48FO OM3 KCO — 48 sợi multimode OM3, ống lỏng, giáp thép, đi ngoài trời
Cáp quang Multimode 48FO OM3 KCO (mã GYTS-48A1(OM3-150)) của KCO (Kocent Optec) — nhà sản xuất chuyên hàng quang thụ động: cáp quang, dây nhảy, ODF, măng xông và dụng cụ thi công. Cấu trúc GYTS bện ống: ống lỏng trung tâm bơm gel, băng thép gợn sóng và hai sợi thép chịu lực dưới lớp vỏ PE đen — loại cáp chuẩn để treo cột, kéo cống hoặc chôn trực tiếp.
Loại sợi: Multimode OM3 50/125 µm (OM3-150, IEC 60793-2-10 loại A1a.2). OM3 50/125 (aqua) chạy 10 Gbps tới 300 m, 40G/100G tới 100 m — chuẩn phổ biến nhất trong phòng máy.

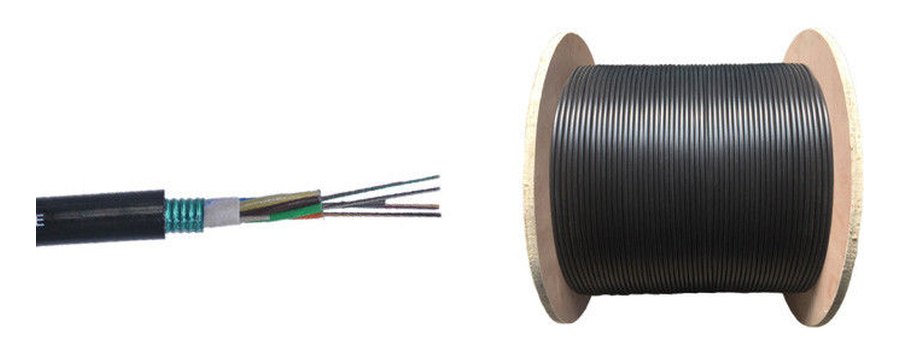

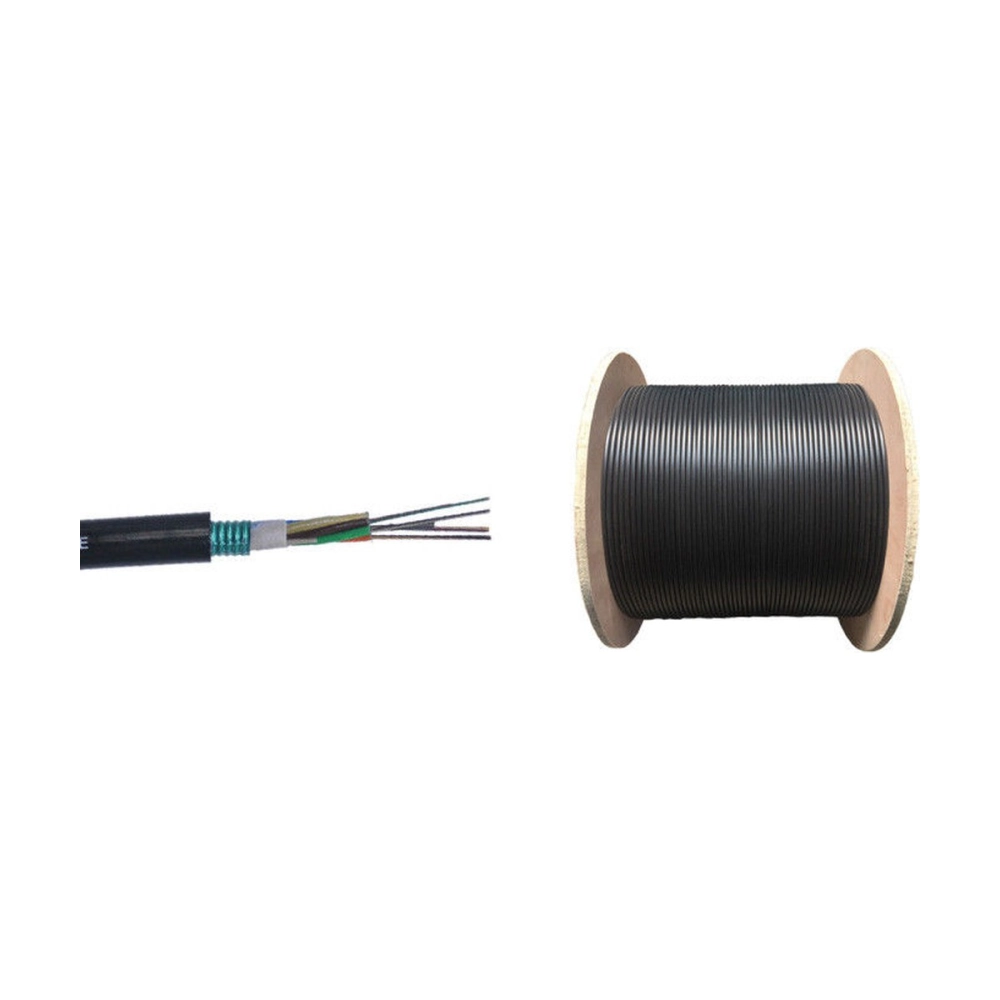

Ảnh: Cáp quang Multimode 48FO OM3 KCO, mã GYTS-48A1(OM3-150) (nguồn: KCO)
Thông số kỹ thuật Cáp quang Multimode 48FO OM3 KCO (KCO công bố)
| Thông số | Giá trị |
|---|---|
| Số sợi | 48 sợi (4 ống lỏng × 12 sợi, theo cấu trúc GYTS của hãng) |
| Loại sợi | Multimode OM3 50/125 µm (OM3-150, IEC 60793-2-10 loại A1a.2) |
| Suy hao | ≤3,0 dB/km @850 nm; ≤1,0 dB/km @1300 nm (số liệu sợi 50/125 của KCO) |
| Băng thông OFL | ≥1500 MHz·km @850 nm; ≥500 MHz·km @1300 nm (IEC 60793-2-10 A1a.2) |
| Băng thông hiệu dụng EMB | ≥2000 MHz·km @850 nm (IEC 60793-2-10 A1a.2) |
| Khẩu độ số (NA) | 0,200 ±0,015 |
| Cấu trúc | GYTS – ống lỏng bện quanh lõi thép chịu lực, băng thép gợn sóng, vỏ PE |
| Đường kính cáp | 10,5 mm (24–60 sợi) |
| Khối lượng | 105 kg/km |
| Lực kéo tối thiểu | Ngắn hạn 1500 N / dài hạn 600 N |
| Lực nén tối thiểu | Ngắn hạn 1000 N/100 mm / dài hạn 300 N/100 mm |
| Bán kính uốn tối thiểu | Ngắn hạn 20D / dài hạn 10D |
| Nhiệt độ lưu kho | -40 °C đến +60 °C |
| Tiêu chuẩn | YD/T 1155-2001, IEC 60794-1 |
| Quy cách | Cuộn 2–3 km/roll |
Điểm đáng chú ý
- Băng thép gợn sóng chống chuột cắn, chống nén khi chôn — nguyên nhân số một làm đứt cáp quang treo/chôn ở Việt Nam.
- Ống lỏng bơm gel: nước vào cũng không lan dọc cáp, sợi không bị kéo căng khi cáp giãn theo nhiệt.
- Đường kính 10,5 mm (24–60 sợi), nhẹ — treo được khoảng cột 50–70 m với dây treo riêng.
- Lực kéo cho phép Ngắn hạn 1500 N / dài hạn 600 N.
Sơ đồ: mặt cắt hai kiểu cáp quang — Cáp quang Multimode 48FO OM3 KCO thuộc kiểu bên trái (GYXTW/GYTS)
Cáp quang Multimode 48FO OM3 KCO dùng ở đâu
- Nối tủ tầng với phòng máy, giữa các dãy rack trong trung tâm dữ liệu.
- Tuyến camera IP, trạm BTS nhỏ, cổng bảo vệ xa nhà điều hành.
- 48 sợi = 24 liên kết hai chiều (mỗi liên kết ăn 2 sợi), nên chừa sợi dự phòng.
Lưu ý khi chọn và thi công
- Chọn đúng loại sợi theo module quang: SFP SX/SR dùng sợi multimode, sợi OM3 cho cự ly như bảng trên.
- Bán kính uốn tối thiểu Ngắn hạn 20D / dài hạn 10D — cuộn dư ở ODF và măng xông theo đúng bán kính này.
- Cáp KCO bán theo mét từ cuộn 2–3 km; đặt dư 5–10 % chiều dài cho lên xuống cột, vòng dự phòng.
- Đo OTDR sau hàn nối: suy hao mỗi mối hàn nên dưới 0,1 dB, cả tuyến dưới ngân sách suy hao của module quang.
Giá Cáp quang Multimode 48FO OM3 KCO
Giá tham khảo 80.000đ/mét (chưa gồm VAT, giao toàn quốc, xuất hoá đơn đầy đủ). Lấy số lượng cho công trình gọi 0966.100.110 để nhận giá tốt hơn. Giá trên tính theo mét; tuyến 500 m sẽ tương ứng 40.000.000đ chưa gồm VAT.
