Cáp quang luồn cống Single mode PKL 4FO - Cáp quang luồn cống phi kim loại
Cáp quang luồn cống singlemode 4FO hay còn gọi là loại 4 sợi cáp quang luồn cống phi kim loại 4 core được thiết kế và sử dụng bên trong các ống cống ngầm giống như cái tên của nó.
Sử dụng loại sợi đơn mode, công nghệ ống đệm lỏng được làm từ vật liệu PBT (Polybutylene Terephthalate) đường kính trung bình 2,5mm.

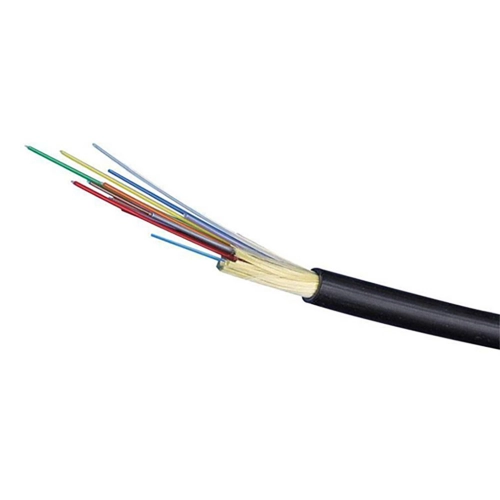

Hình ảnh: Dây cáp quang luồn cống 4FO chất lượng tốt, giá rẻ
Cáp có dầu chống ẩm và được bảo vệ tối đa khỏi các tác động cơ học với ống đệm lỏng làm bằng nhựa HDPE màu trắng. Ở chính giữa sợi cáp là sợi gia cường trung tâm FRP (Fiberglass Reinforced Plastic) giúp cáp chịu được các tác động từ lắp đặt và môi trường.
Sợi gia cường trung tâm thường có đường kính 2,5mm (với cáp quang dưới 60 sợi) và 3,0mm (đối với cáp quang trên 60 sợi) chúng được phủ bởi nhựa PE ở bên ngoài.Ngoài cùng là lớp vỏ bọc màu đen làm bằng nhựa HDPE dày 1,5mm.
Thông số kỹ thuật cáp quang luồn cống PKL 4FO
Đặc điểm vật lý của cáp quang luồn cống Singlemode PKL 4Fo
Khả năng chịu căng
- Đường kính trục cuốn: 30D (D là đường kính cáp)
- Tải thử liên tục : 85kg
- Độ căng của sợi: £ 0.6% tải lớn nhất
- Tăng suy hao: £ 0.1 dB tải liên tục
Áp lực, khả năng chống va đập
- Áp lực : 1100 N/50 mm trong 10 phút tại 1 điểm
- Tăng suy hao: £ 0.10 dB
- Cáp không bị vỡ vỏ, đứt sợi
- Độ cao của búa: 100 cm
- Trọng lượng búa: 1 kg
- Đầu búa có đường kính : 25 mm
- Sợi quang không gẫy, vỏ cáp không bị hư hại
Khả năng chịu uốn cong
- Đường kính trục uốn: 20D (D là đường kính của cáp)
- Góc uốn : ± 90°
- Độ tăng suy hao : £ 0.10 dB
- Sợi quang không gẫy, vỏ cáp không bị hư hại
Khả năng chịu nhiệt
- Chu trình nhiệt : 23°C -30°C +60°C 23°C
- Thời gian tại mỗi nhiệt độ : 24 giờ
- Độ tăng suy hao: £ 0.1 dB/km
Khả năng chống thấm
- Chiều dài mẫu: 3m
- Chiều cao cột nước: 1m
- Thời gian thử: 24 giờ
- Nước không bị thấm qua mẫu thử
Tất cả các đăc điểm của cáp quang luồn cống (khả năng chống thấm, áp lực, chống và đập, đường kính uốn cong, khả năng chịu nhiệt...) đều được kiểm định tại một hoặc nhiều điểm khác nhau trên cuộn cáp và kết quả cho thấy cáp đáp ứng các điều kiện , tiêu chuẩn về kỹ thuật ứng dụng trong các công trình thực tế.
Đặc điểm cơ của cáp quang luồn cống Singlemode PKL 4Fo
Vỏ cáp quang luồn cống Singlemode PKL 4Fo được làm bằng nhựa HDPE màu đen chịu lực, chống tia tử ngoại và côn trùng gặm nhấm.
- Tải trọng cho phép lớn nhất khi lắp đặt: £ 3.5kN
- Tải trọng cho phép lớn nhất khi làm việc: £ 2.5kN
- Khả năng chịu nén: 2000N/10cm
- Hệ số dãn nở nhiệt: < 8.2x10-6/oC
- Dải nhiệt độ làm việc: -5 oC ~ 70 oC
- Độ ẩm tương đối: 1~100% không đọng sương
- Bán kính uốn cong nhỏ nhất khi lắp đặt: ≥ 20 lần đường kính ngoài của cáp
- Bán kính uốn cong nhỏ nhất sau khi lắp đặt: ≥ 10 lần đường kính ngoài của cáp
Cáp quang luồn cống Single mode 4Fo đang tràn lan rất nhiều trên thị trường và bản thân mỗi khách hàng muốn sở hữu những hàng hóa chính hãng, chất lượng và giá cả hợp lý thì tốt nhất là hãy tìm đến cho mình một đơn vị uy tín và có tên tuổi trên thị trường.
Hợp Nhất Group nhà phân phối vật tư điện nhẹ, hệ thống thiết bị quang chính hãng đầy đủ giấy tờ CO và CQ , giá thành tốt nhất trên thị trường.
Mọi thắc mắc về sản phẩm xin vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ tốt nhất.
