Cáp mạng Cat6 UTP Commscope LSZH — U/UTP 24 AWG, 250 MHz, cuộn 305 m
Cáp mạng Cat6 UTP Commscope LSZH là cáp đồng xoắn đôi 4 đôi cấp Cat6 của CommScope (Mỹ) — chủ sở hữu thương hiệu cáp cấu trúc AMP NETCONNECT®, hãng cáp đồng được các nhà thầu Việt Nam dùng nhiều nhất cho văn phòng và toà nhà. Mã hãng 1427070-6. Cáp chạy 1 Gbps tới 100 m, 10 Gbps tới 55 m, băng thông 250 MHz, không chắn nhiễu nên mềm, dễ bấm đầu và rẻ hơn bản FTP.

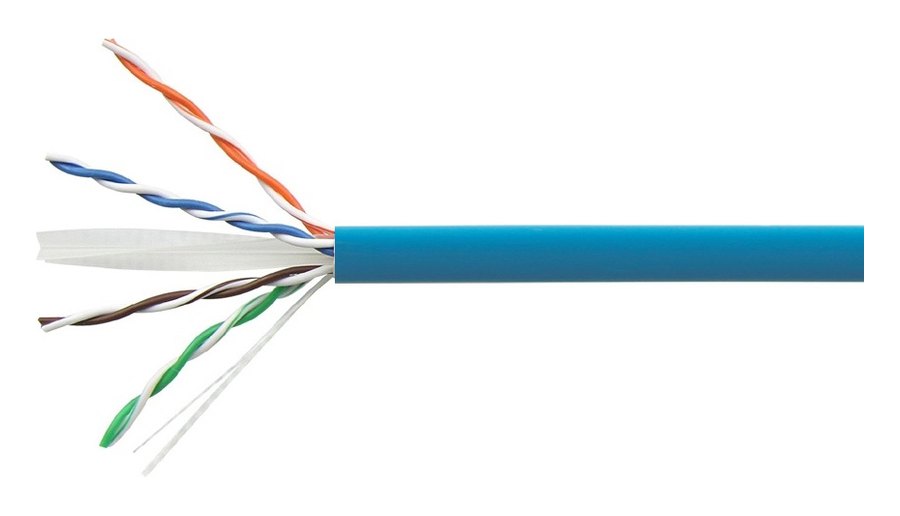

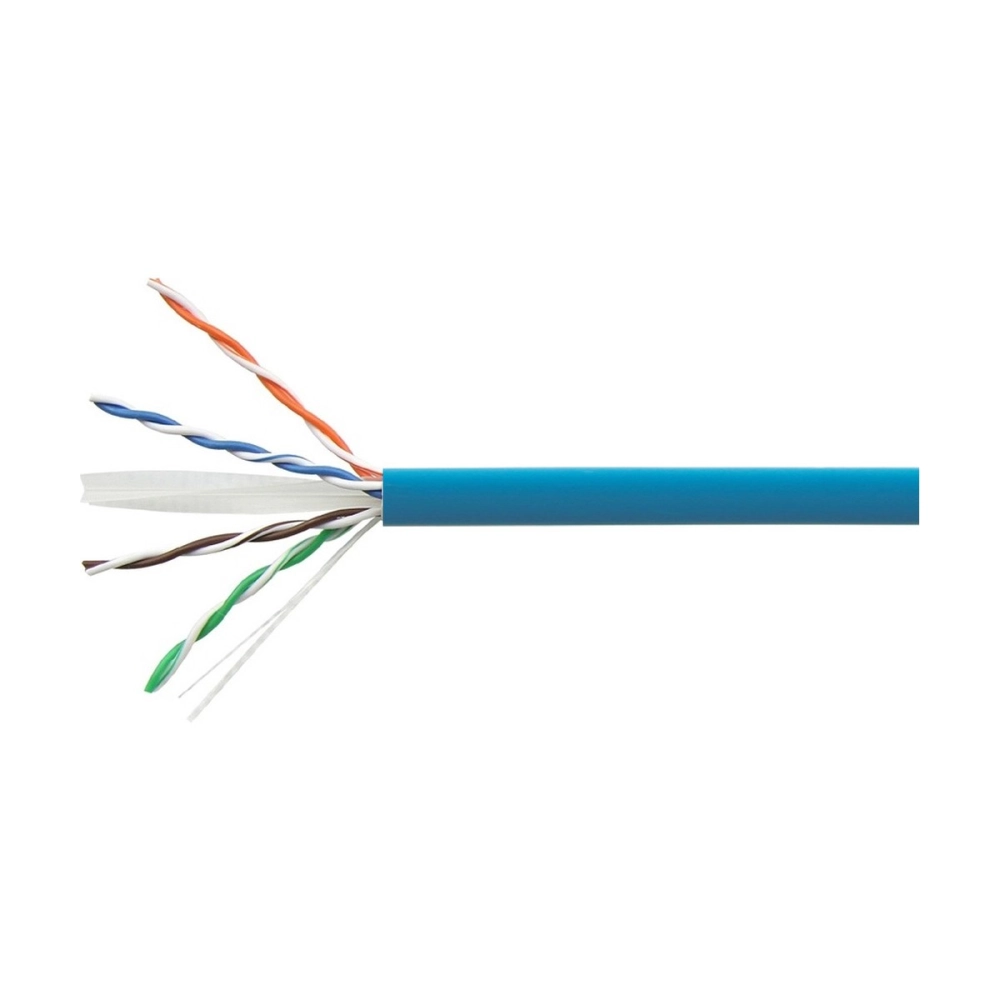

Ảnh: Cáp mạng Cat6 UTP Commscope LSZH, mã 1427070-6 (nguồn: CommScope)
Thông số kỹ thuật Cáp mạng Cat6 UTP Commscope LSZH theo công bố của CommScope
| Thông số | Giá trị |
|---|---|
| Dòng sản phẩm | NETCONNECT® |
| Loại sản phẩm | Cáp xoắn đôi |
| Cấp hiệu năng (ANSI/TIA) | 6 |
| Cấu trúc cáp | U/UTP (không chống nhiễu) |
| Loại cáp | Ngang |
| Số đôi dây | 4 |
| Số lõi dẫn | 8 |
| Cỡ lõi dẫn | 24 AWG |
| Kiểu lõi dẫn | Lõi đặc |
| Vật liệu lõi dẫn | Đồng trần |
| Vật liệu cách điện | Polyolefin |
| Đường kính lõi có cách điện (mm) | 0,978 |
| Thanh phân cách | Thanh chữ thập |
| Vật liệu thanh phân cách | Polyolefin |
| Vật liệu vỏ | LSZH (ít khói, không halogen) |
| Màu vỏ | Xanh dương |
| Đường kính ngoài danh định | 5,588 mm |
| Chiều dài cuộn | 304,8 m |
| Trở kháng đặc tính | 100 ohm |
| Dung sai trở kháng | ±15 ohm |
| Điện áp làm việc tối đa (V) | 80 |
| Cấp nguồn từ xa (PoE) | Đáp ứng đầy đủ khuyến nghị IEEE 802.3bt (Type 4) về cấp nguồn PoE an toàn khi lắp đặt theo ISO/IEC 14763-2, EN 50174-1/-2 hoặc TIA TSB-184-A |
| Tiêu chuẩn truyền dẫn | ANSI/TIA-568.2-D |
| Cấp chống cháy | IEC 60332-1 |
| Thử khí axit | IEC 60754-2 |
| Thử khói | IEC 61034-2 |
| Không gian lắp đặt | LSZH (ít khói, không halogen) |
| Nhiệt độ vận hành | -20 °C đến +60 °C |
| Nhiệt độ lắp đặt | 0 °C đến +60 °C |
| Kiểu đóng gói | Cuộn trong hộp |
Bảng trên lấy từ tài liệu kỹ thuật của hãng, chúng tôi chỉ dịch và giữ nguyên số liệu. Cần bản datasheet gốc, bấm tab Datasheet hoặc gọi để nhận file PDF.
Vì sao chọn Cáp mạng Cat6 UTP Commscope LSZH
- Lõi đồng đặc 24 AWG — đúng chuẩn Cat6, không phải lõi đồng pha nhôm (CCA) bán trôi nổi.
- Vỏ LSZH (ít khói, không halogen). LSZH ít khói, không halogen — bắt buộc ở hầm, nhà ga, bệnh viện, toà nhà đông người.
- Đường kính ngoài 5,588 mm — dùng để tính số sợi đi trong ống luồn / máng.
- Chịu được PoE/PoE+/PoE++ cho camera IP, AP Wi-Fi và điện thoại IP.
- Cuộn 305 m (1.000 ft), thùng kéo Reelex/Reel-in-box — kéo từ tâm cuộn, không rối dây.
Sơ đồ: mặt cắt ba cấp cáp mạng — Cáp mạng Cat6 UTP Commscope LSZH thuộc cấp Cat6
Dùng Cáp mạng Cat6 UTP Commscope LSZH vào việc gì
- Văn phòng, khách sạn, trường học muốn dùng bền 10 năm mà không phải kéo lại.
- Tuyến trục tầng ngắn cần 10 Gbps dưới 55 m.
- Camera 4K, AP Wi-Fi 6 cấp nguồn PoE+ 30 W.
Lưu ý khi mua và thi công
- Kiểm tra tem, mã in trên vỏ cáp và mét in dọc sợi — hàng CommScope in mã 1427070-6 và số mét mỗi 30 cm.
- Không kéo quá lực cho phép và không bẻ gấp dưới bán kính uốn 4 lần đường kính cáp; bẻ gãy lõi thì đo NEXT/Return loss sẽ rớt dù nhìn ngoài không thấy.
- Bấm hạt mạng và nhân mạng cùng cấp Cat6 (hoặc cao hơn); dùng nhân Cat5e cho cáp Cat6 thì cả tuyến chỉ đạt Cat5e.
- Sau thi công nên test bằng máy Fluke để có biên bản nghiệm thu — Hợp Nhất hỗ trợ test cho công trình lấy hàng số lượng.
Giá Cáp mạng Cat6 UTP Commscope LSZH
Giá tham khảo 4.000.000đ/cuộn 305m (chưa gồm VAT, giao toàn quốc, xuất hoá đơn đầy đủ). Lấy số lượng cho công trình gọi 0966.100.110 để nhận giá tốt hơn. Quy ra khoảng 13.100đ/mét — tiện so với cáp bán lẻ theo mét.
