C1300-24XS: switch 24 cổng 10G SFP+ gom quang cho toà nhà, thay SG350XG-24F

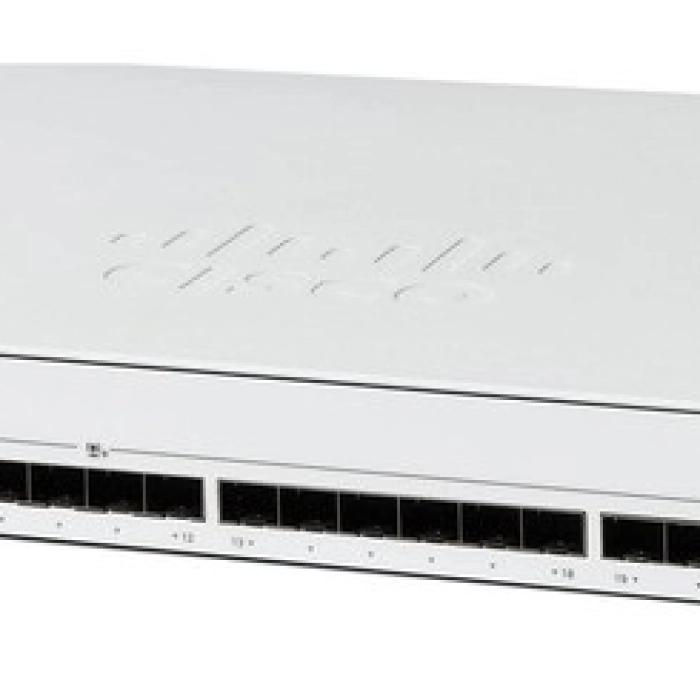

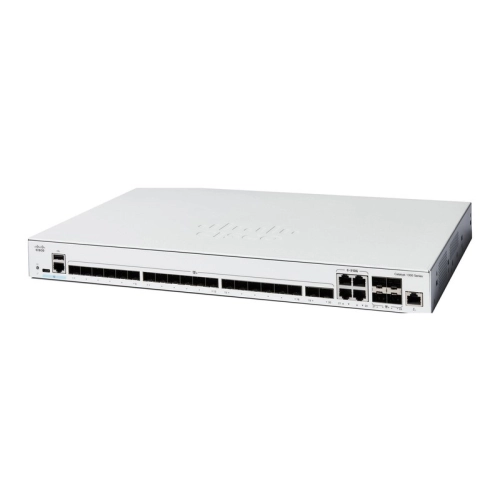

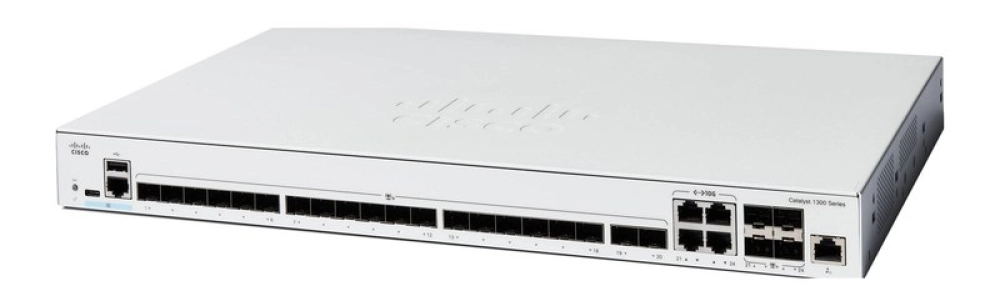

C1300-24XS là switch quang 10G lớn nhất của dòng Catalyst 1300: 20 khe SFP+ cộng 4 cổng combo RJ-45/SFP+, băng thông 480 Gbps, đệm gói 8 MB. Máy đủ sức làm điểm gom sợi quang cho toà nhà 20 tầng hoặc làm lõi nhỏ cho nhà máy, và là mã hiện hành thay cho SG350XG-24F, SG550XG-24F lẫn SG350-28SFP.
Cổng kết nối và hiệu năng
- 24 cổng 10G, trong đó 4 cổng combo dùng được cáp đồng Cat6a khi cần nối router hoặc máy chủ gần.
- 480 Gbps, 357,14 Mpps, đệm gói 8 MB, bảng MAC 32.000: không nghẽn khi mọi cổng chạy hết tốc.
- Layer 3 với 7.168 tuyến, 256 giao diện IP, RIP v2, PBR; đủ chia VLAN và định tuyến ngay trên máy.
- Xếp chồng 8 máy, 400 cổng, quản lý bằng một địa chỉ IP; cổng quản trị OOB riêng.
- Chỉ 49 W ở 220 V, một quạt 27,6 dBA, thân máy sâu 286 mm lắp vừa tủ rack nông.
Thay cho SG350XG-24F-K9-EU, SG550XG-24F-K9-EU, SG350-28SFP-K9-EU đã ngừng bán
Ba mã cũ dồn về C1300-24XS. SG350XG-24F-K9-EU và SG550XG-24F-K9-EU ngừng bán từ 18/06/2020, qua đời SX350X/SX550X-24F rồi CBS350-24XS (ngừng 30/05/2024) mới tới Catalyst 1300. SG350-28SFP-K9-EU ngừng ngày 30/07/2022, mã kế CBS350-24S-4G cũng đã dừng và Cisco không chỉ định tiếp; vì Catalyst 1300 không có bản 24 SFP 1G nên C1300-24XS là mã gần nhất, dùng lại được module SFP 1G trên cổng SFP+.
Năm bản 10G của Catalyst 1300
| Model | Cổng 10G | Băng thông | Chuyển tiếp | Đệm gói | Điện (220 V) | Khối lượng |
|---|---|---|---|---|---|---|
| C1300-12XS | 10 SFP+ + 2 combo | 240 Gbps | 178,57 Mpps | 3 MB | 26,1 W | 2,67 kg |
| C1300-12XT-2X | 12 10GBASE-T + 2 SFP+ | 280 Gbps | 208,33 Mpps | 3 MB | 52 W | 2,64 kg |
| C1300-16XTS | 8 10GBASE-T + 8 SFP+ | 320 Gbps | 238,1 Mpps | 3 MB | 35,2 W | 2,68 kg |
| C1300-24XS | 20 SFP+ + 4 combo | 480 Gbps | 357,14 Mpps | 8 MB | 49,02 W | 4,15 kg |
| C1300-24XT | 20 10GBASE-T + 4 combo | 480 Gbps | 357,14 Mpps | 8 MB | 88 W | 4,29 kg |
Triển khai thực tế
Ở toà nhà văn phòng cho thuê, C1300-24XS đặt tại phòng máy tầng hầm gom 20 sợi quang từ các tầng, 4 cổng combo nối tường lửa và máy chủ camera bằng cáp đồng 10G. Nhà máy có nhiều xưởng cách nhau vài trăm mét dùng module SFP+ 10G-LR đơn mode để nối từng xưởng về, tránh sét lan truyền qua cáp đồng. Cần dự phòng thì mua hai máy xếp chồng, mỗi xưởng nối về cả hai.
Sản phẩm dùng kèm
Chọn module theo cự ly: SFP+ 10G-SR cho đa mode OM3/OM4 tới 300 m, 10G-LR cho đơn mode tới 10 km, hoặc GLC-SX-MMD và GLC-LH-SMD khi tầng cũ chỉ chạy 1G. Xem module quang SFP, dây nhảy quang OM3 và cáp mạng Cat6A cho cổng combo để đồng bộ hạ tầng.
Thông số theo hãng sản xuất. Sản phẩm bán theo báo giá: gửi mã C1300-24XS cho Thiết Bị Quang để nhận giá, tình trạng hàng và thời gian giao.
