Tủ mạng UNIRACK

Chọn độ sâu D400, D600, D800 hay D1000?

Độ sâu — chứ không phải chiều cao — quyết định thiết bị có lắp vừa hay không. Đây là chỉ số hay bị bỏ sót nhất khi mua tủ.

• D400 – D500 — switch, modem, patch panel, đầu ghi camera. Đi với tủ treo tường 6U và tủ 10U.

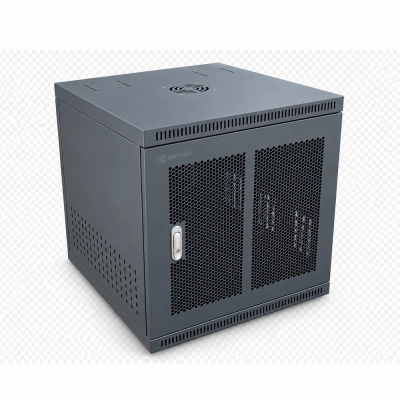

• D600 — lựa chọn phổ thông cho văn phòng: đủ chỗ cho switch, ODF và UPS nhỏ.
• D800 — bắt đầu lắp được máy chủ rack 1U/2U phổ thông và UPS cỡ trung.
• D1000 — máy chủ sâu, UPS lớn, và khi cần khoảng trống phía sau để đi cáp. Đây là độ sâu tiêu chuẩn của phòng server.

Nguyên tắc nhanh: lấy độ sâu của thiết bị dài nhất, cộng thêm 100 – 150mm cho giắc cắm và dây phía sau, rồi chọn mức D gần nhất ở trên.

Tính số U cần dùng

Cộng chiều cao tất cả thiết bị sẽ lắp, rồi cộng thêm 30 – 40% dự phòng và chừa khoảng hở tản nhiệt giữa các thiết bị nóng.

Ví dụ một tủ mạng tầng điển hình: switch 24 cổng (1U) + patch panel (1U) + hộp ODF (1U) + thanh nguồn (1U) + 2U trống cho đi dây và tản nhiệt = 6U. Nên chọn tủ 10U để còn chỗ mở rộng.

Tủ treo tường, tủ đứng sàn hay tủ ngoài trời

• Tủ treo tường (6U D400) có 1 cửa trước, bắt vít vào tường, tiết kiệm diện tích — dùng cho tủ mạng tầng, cửa hàng, phòng camera.

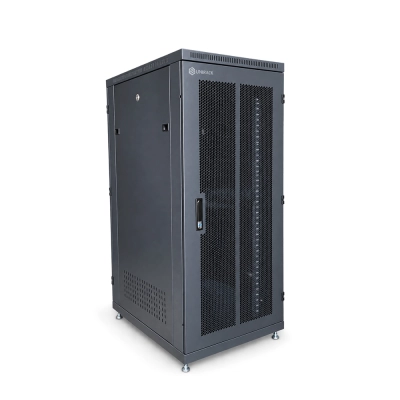

• Tủ đứng sàn từ 10U trở lên có bánh xe và chân đế điều chỉnh, mở được cả cửa sau nên thao tác đi cáp dễ hơn nhiều. Từ 20U trở lên có thêm 2 cửa hông tháo rời và thanh quản lý cáp dọc.
• Tủ ngoài trời dùng tôn dày, có mái che, gioăng chống nước và khoá chống đột nhập — cho vị trí lắp ngoài nhà, trên cột hoặc trạm. Liên hệ để đặt bản ngoài trời theo kích thước.

Cửa lưới hay cửa mika?

Cửa thép đột lưới tổ ong có độ thoáng tới 90%, gió đi thẳng qua cửa nên tản nhiệt tốt hơn hẳn — đây là lựa chọn mặc định cho tủ có switch chạy tải cao, PoE hoặc máy chủ.

Cửa mika trong suốt (ký hiệu MK) cho phép nhìn thấy đèn tín hiệu thiết bị mà không cần mở tủ, sạch bụi hơn, hợp với tủ đặt trong văn phòng hoặc quầy lễ tân. Đổi lại luồng gió chỉ đi qua khe hông và nóc, nên cần bật quạt thường xuyên hơn.

Tiêu chuẩn sản xuất Unirack

• Thiết kế theo chuẩn 19 inch: DIN 41494, IEC 297, EIA RS-310, EIA-310-D.
• Thép tấm dày 1,2 – 2,0mm; cửa dày 1,2mm đột lưới tổ ong độ thoáng tới 90%.
• Phủ sơn tĩnh điện Jotun chống han gỉ, màu đen cát và trắng.
• Khung 2 lớp chịu lực có thanh giằng đỡ, tải trọng 300 – 500kg với dòng tủ đứng.
• Mọi tủ từ 20U trở lên đều có sẵn thanh quản lý cáp dọc.
• Đi kèm thanh cấp nguồn chuẩn rack 19" (3 chấu với tủ nhỏ, 6 chấu với tủ đứng), bộ ốc cài và quạt tản nhiệt 20W/220V.
• Bảo hành 12 tháng, hỗ trợ lắp đặt và xử lý sự cố trong quá trình sử dụng.

Tản nhiệt, nguồn điện và tiếp địa

Thiết bị mạng toả nhiệt liên tục. Tủ kín không quạt sẽ tích nhiệt và làm giảm tuổi thọ thiết bị rõ rệt.

• Tủ treo tường 6U – 15U: tối thiểu 1 quạt hút trên nóc.
• Tủ đứng 20U trở lên: 2 – 4 quạt cộng lưới thông gió cửa trước sau.
• Luồng gió đi từ trước ra sau, cùng chiều với luồng gió của switch và máy chủ.
• Thanh nguồn (PDU) nên có chống sét lan truyền và đủ ổ dự phòng.
• Khung tủ, thanh ray và thanh nguồn phải nối về thanh tiếp địa chung của phòng máy.

Đi dây trong tủ cho gọn

Dùng thanh quản lý cáp xen giữa các patch panel — chi phí nhỏ nhưng tiết kiệm hàng giờ mỗi lần truy vết. Dán nhãn cả hai đầu mỗi sợi dây. Không bó dây quá chặt bằng dây rút nhựa, nhất là với dây nhảy quang. Bịt các khoảng U trống bằng blank panel để luồng gió không bị đi tắt.

Phụ kiện lắp kèm tủ rack

Tủ rack chỉ phát huy hết công năng khi lắp đúng phụ kiện: khay cố định và khay trượt để đặt thiết bị không có tai rack, quạt tản nhiệt bổ sung, thanh nguồn PDU, thanh quản lý cáp, blank panel bịt khoảng trống và thang máng cáp dẫn cáp vào tủ.

Nếu hệ thống dùng cáp quang, xem thêm ODF rack 19 inch lắp trực tiếp vào tủ, cùng phụ kiện mạng và module quang SFP cho switch.

Đặt tủ rack theo yêu cầu

Ngoài các kích thước tiêu chuẩn ở trên, Unirack nhận thiết kế và sản xuất tủ theo yêu cầu về số U, độ sâu, màu sơn, hệ thống cửa và phụ kiện. Cần bản vẽ kỹ thuật hoặc báo giá theo số lượng, anh chị gọi 0966.100.110 để được tư vấn chọn đúng loại tủ cho hệ thống.
